Binubuo ang isang building envelope support system ng mga pangalawang structural na miyembro, mga fastener, waterproofing component, at finishing accessories na nagkokonekta sa pangunahing steel frame sa mga panel ng bubong at dingding.SENBOMga Materyales sa Gusalinagbibigay ng kumpletong hanay ng mga bahaging ito para sa mga proyektong istruktura ng bakal, kabilang ang mga purlin, mga clip ng suporta, mga sistema ng kanal, kumikislap, at mga materyales sa sealing.
Ang sistema ay karaniwang nahahati sa limang functional na grupo:
Suporta sa istruktura:C, Z, U, at L na hugis na bakal na purlin, mga channel ng sumbrero, mga sag rod, at mga bracing tube. Ang mga miyembrong ito ay naglilipat ng mga kargada mula sa mga panel ng bubong at dingding patungo sa pangunahing steel frame.
Pangkabit at koneksyon:Mga clip ng suporta sa bubong at dingding, sliding at fixed bracket, self-drill screws, shear studs, at concealed fasteners. Tinutukoy ng mga bahaging ito kung paano nase-secure ang mga panel at kung paano tinatanggap ang thermal movement.
Drainase:Bakal o hindi kinakalawang na asero na mga gutter, mga saksakan ng tubig-ulan, mga downpipe, at mga bahagi ng siphonic drainage. Ang wastong disenyo ng drainage ay pumipigil sa akumulasyon ng tubig at pagtagas sa perimeter ng bubong.
Kumikislap at pumantay:Mga takip ng tagaytay, mga kumikislap na sheet, trim ng gilid, mga pagsasara, at mga gilid na tumutulo. Ang mga item na ito ay tinatakan ang mga gilid ng panel at mga paglipat, pinapanatili ang tubig sa labas at nagbibigay ng isang tapos na hitsura.
Insulation at sealing:Thermal insulation, vapor barrier, breathable membrane, sealant tape, at gasket. Kinokontrol ng mga produktong ito ang paglipat ng init, pinamamahalaan ang condensation, at pinapanatili ang airtightness.
C-shaped purlinsay ang pinakamalawak na ginagamit na pangalawang miyembro sa mga sobre ng metal na gusali. Ang mga sukat ay mula C80 hanggang C350, na may kapal mula 1.5 mm hanggang 3.5 mm. Ang mga ito ay simple sa paggawa at pag-install, na ginagawa itong angkop para sa mga pangkalahatang pang-industriya na gusali at bodega.
Z-shaped purlinsnag-aalok ng mas mahusay na overlapping na pagganap kaysa sa mga seksyong hugis-C at kadalasang tinutukoy para sa mas mahabang span. Ang mga sukat ay mula Z80 hanggang Z350, na may mga pre-punched hole na magagamit upang mapabuti ang katumpakan ng pag-install at pagganap ng drainage.

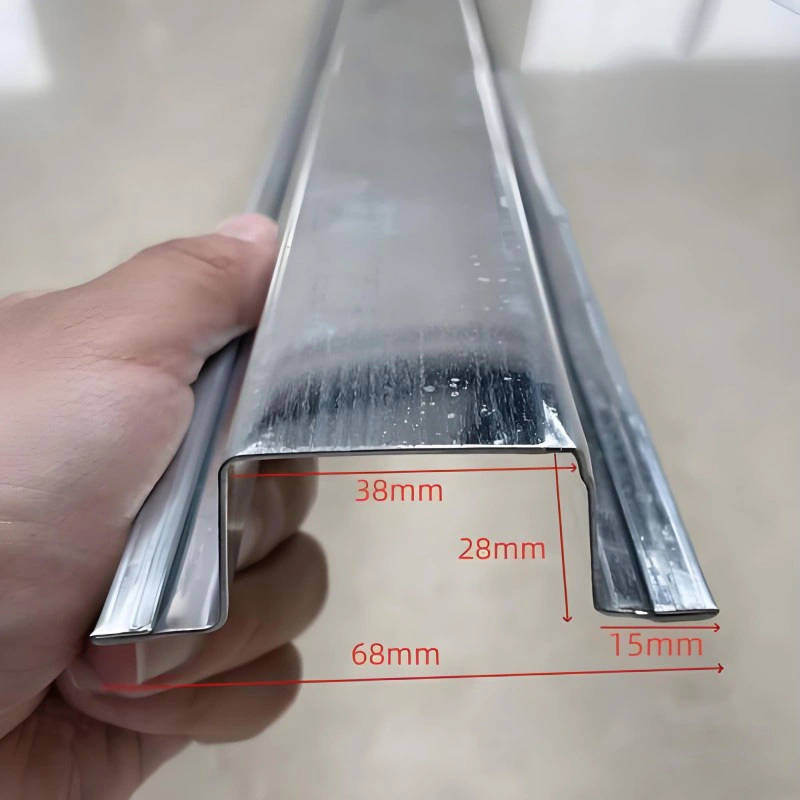

U-shaped at L-shaped na bakalay ginagamit para sa pag-frame ng pinto at bintana, pampalakas ng sulok, at pag-aayos ng gilid.Mga channel ng sumbrerogumana nang may katugmang mga bracket ng suporta sa mga system na nangangailangan ng tumpak na pagkakahanay. Ang mga sag rod at bracing tube ay nagpapabuti sa pangkalahatang katatagan ng purlin system.
Ang mga clip ng suporta ay ang pinaka teknikal na kritikal na bahagi ng isang standing seam roof system.Mga sliding na suportapayagan ang panel ng bubong na lumawak at umikli sa mga pagbabago sa temperatura, na binabawasan ang stress na maaaring magdulot ng pagkapagod o pagkapagod ng buckling. Ang mga suportang ito ay karaniwang may kasamang insulating spacer upang maiwasan ang thermal bridging.Mga nakapirming suportaay ginagamit sa mga lokasyon kung saan dapat pigilan ang paggalaw, tulad ng sa eave o tagaytay.
Ang mga self-drilling screw na may mga EPDM washer ay ang karaniwang fastener para sa karamihan ng mga koneksyon sa dingding at bubong. Ang washer ay nagpapanatili ng weathertight seal, habang ang screw coating ay tumutukoy sa corrosion resistance. Ang mga shear stud ay ginagamit sa mga composite floor deck system para ikonekta ang deck sa steel beam at ilipat ang shear forces.

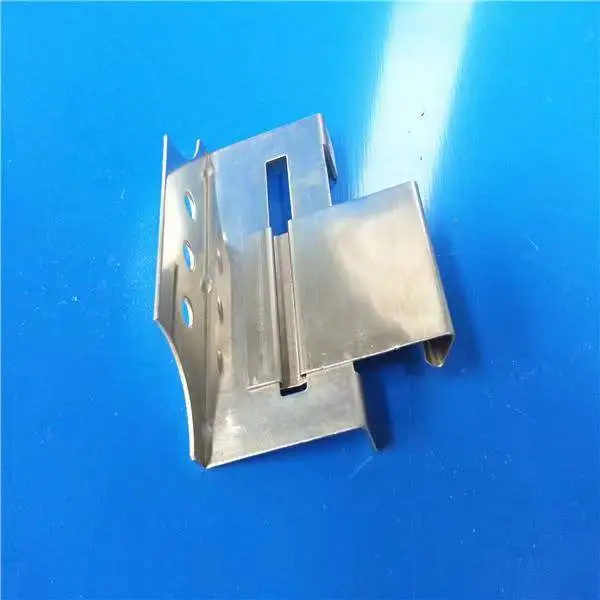

Para sa mga standing seam system, hindi kinakalawang na asero clip at aluminyo clamps secure na mga panel nang hindi tumatagos sa ibabaw ng bubong. Binabawasan nito ang bilang ng mga nakalantad na fastener at pinapabuti ang pangmatagalang weathertightness.

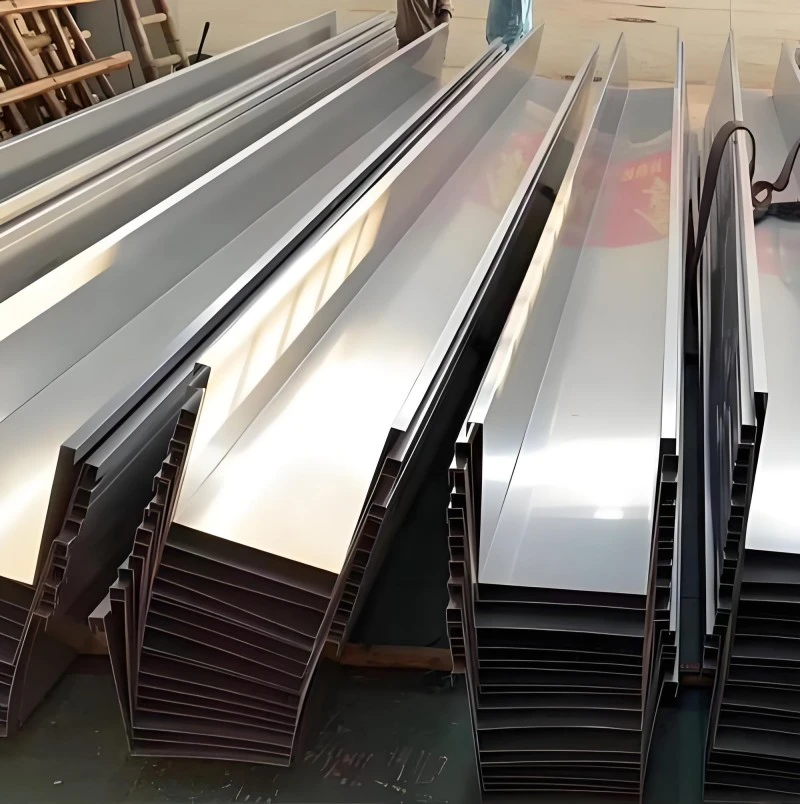

Ang mga bakal na gutter ay ang pangunahing elemento ng koleksyon para sa pagpapatuyo ng bubong. Kasama sa mga karaniwang materyales ang galvanized na bakal at hindi kinakalawang na asero, na may kapal mula 1.0 mm hanggang 2.0 mm. Ang hindi kinakalawang na asero ay nag-aalok ng mas mahusay na paglaban sa kaagnasan at mas gusto sa mga baybayin o pang-industriya na kapaligiran.

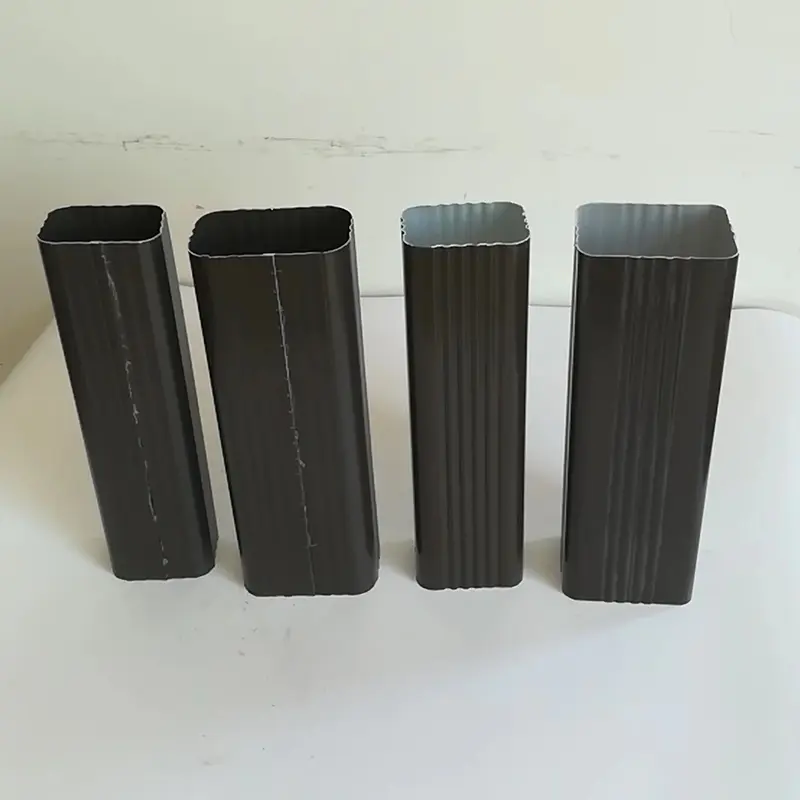

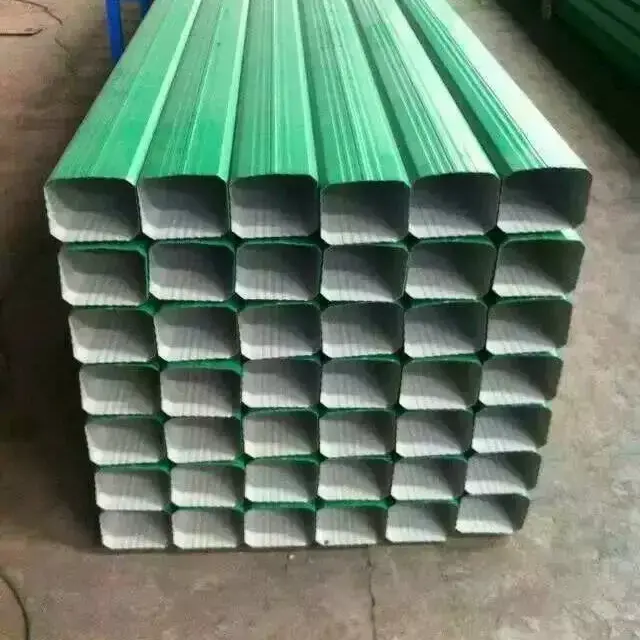

Ang mga siphonic drainage system ay ginagamit para sa malalaking bubong kung saan kinakailangan ang mataas na kapasidad ng paagusan. Kinukumpleto ng mga downpipe at mga saksakan ng tubig-ulan ang sistema, na nagdidirekta ng tubig mula sa kanal patungo sa network ng paagusan sa lupa.
Ang mga kumikislap at trim na piraso ay nagse-seal sa mga transition sa pagitan ng mga panel, dingding, at pagtagos sa bubong. Tinatakpan ng mga takip ng tagaytay ang tuktok ng bubong, ang mga kumikislap na sheet ay humahawak sa mga junction mula sa dingding hanggang sa bubong, at tinatapos ng trim ng gilid ang perimeter. Pinipigilan ng mga pagsasara at pagtulo ng mga gilid ang pagpasok ng tubig sa mga dulo ng panel at eaves.
Ang mga materyales sa pagkakabukod tulad ng rock wool at glass wool ay inilalagay sa ilalim ng mga panel ng bubong at dingding. Ang mga breathable na lamad ay nagbibigay-daan sa paglabas ng moisture habang pinipigilan ang pagpasok ng tubig, at kinokontrol ng mga vapor barrier ang condensation sa loob ng insulation layer. Kumpletuhin ng mga sealant tape at gasket ang sistema ng airtightness.
| Kategorya ng Bahagi | Mga Karaniwang Pagtutukoy | Mga Tala |
|---|---|---|
| C-shaped purlins | C80–C350, kapal 1.5–3.5 mm | Ang pinakakaraniwan para sa mga pangkalahatang gusali |
| Z-shaped purlins | Z80–Z350, kapal 1.5–3.5 mm | Available ang mga pre-punched hole |
| Mga suporta sa bubong | Mga sliding at fixed na uri, iba't ibang taas | May insulating spacer |
| Self-drill screws | EPDM washer, hanay ng temperatura -45°C hanggang 120°C | Tinutukoy ng coating ang resistensya ng kaagnasan |
| Mga alulod ng bakal | Galvanized o hindi kinakalawang, 1.0–2.0 mm | Hindi kinakalawang para sa mga lugar sa baybayin |
| Kumikislap at pumantay | Galvanized o pinahiran ng kulay, 0.4–0.8 mm | Ang profile ay tumugma sa uri ng panel |
| Pagkakabukod | Rock wool, glass wool, 50–150 mm | Pinili ayon sa thermal na kinakailangan |
| Makahinga na lamad | Uri ng PE, lapad 1.0–1.5 m | Hindi tinatagusan ng tubig at singaw-permeable |
| Naaangkop na Pamantayan | JGJ/T 473-2019 | Pagbuo ng metal envelope system engineering |
Para sa mga sistema ng bubong:Ang puwang ng purlin, uri ng clip ng suporta, at profile ng panel ay dapat na magkatugma. Ang mga sliding support ay pamantayan para sa mga nakatayong seam roof upang mapaunlakan ang thermal movement. Ang taas ng suporta ay dapat tumugma sa kapal ng pagkakabukod upang maiwasan ang compression.
Para sa mga sistema ng dingding:Karaniwang sapat ang mga hugis-C na purlin. Ang paraan ng pangkabit ay nakasalalay sa profile ng panel ng dingding at pag-load ng hangin. Ang mga self-drill screws na may EPDM washers ay tipikal para sa mga nakalantad na fastener wall; maaaring gamitin ang mga nakatagong fastener para sa mga panel ng arkitektura.
Para sa mga kinakaing unti-unti na kapaligiran:Tukuyin ang mga stainless steel gutters, coated fasteners, at aluminum-zinc coated purlins. Ang mga EPDM washer ay dapat na tugma sa panel coating at sa lokal na klima.
Para sa malalaking bubong:Ang mga hugis-Z na purlin na may mga pre-punched hole ay nagbibigay ng mas mahusay na drainage alignment at panel support. Maaaring kailanganin ang siphonic drainage para sa mga bubong na may mataas na intensity ng pag-ulan.
Pag-install ng Purlin:Markahan ang mga linya ng layout sa pangunahing steel frame bago i-install. Dapat tumugma ang puwang ng purlin sa pagguhit ng disenyo. Ang mga koneksyon sa pagitan ng mga purlin at ang pangunahing frame ay dapat na ganap na higpitan, at ang mga sag rod ay dapat na naka-install kung saan kinakailangan upang maiwasan ang pag-ilid na paggalaw.
Suporta sa pag-install ng clip:Mag-install ng mga clip sa parehong direksyon tulad ng pagkakasunud-sunod ng pagtula ng panel. Ang clip base ay dapat na ligtas na nakakabit sa purlin. Suriin na ang insulating spacer ay nakaposisyon nang tama upang maiwasan ang thermal bridging.
Pag-aayos ng panel:Para sa mga standing seam system, ilagay ang mga panel sa mga clip at tahiin ang mga ito gamit ang naka-calibrate na kagamitan. Iwasan ang sobrang paghihigpit ng mga self-drill na turnilyo sa mga nakalantad na fastener system, dahil maaari nitong masira ang EPDM washer at mabawasan ang weathertightness.
Pag-install ng kanal at kumikislap:Siguraduhing dumausdos ang mga kanal patungo sa mga outlet point. I-seal ang lahat ng lap joints at transition. Ang pag-flash ay dapat na magkakapatong ng tama sa mga panel ribs upang maiwasan ang pagsubaybay sa tubig sa likod ng cladding.
Ang mga bahagi ng support system ay idinisenyo upang gumana sa buong hanay ng mga metal na panel ng sobre na ibinibigay ng SENBO, kabilang angProfiled Steel Sheet, Mga Rock Wool Sandwich Panel, Mga Panel ng Aluminum-Magnesium-Manganese, atMga Perforated Panel. Halimbawa, ang layout ng purlin para sa isang sandwich panel wall ay naiiba sa para sa isang single-skin profiled sheet wall dahil sa mga pagkakaiba sa spanning capability. Ang aming koponan sa engineering ay maaaring magbigay ng mga guhit ng layout na nag-uugnay sa mga suporta sa istruktura sa napiling uri ng panel.
Ang mga sliding support ay nagbibigay-daan sa panel ng bubong na gumalaw sa haba nito habang nagbabago ang temperatura. Binabawasan nito ang thermal stress at pinipigilan ang pagkapagod ng fastener. Ang mga nakapirming suporta ay ginagamit sa mga restraint point tulad ng eaves at ridges. Sa isang nakatayong bubong na pinagtahian, karamihan sa mga clip ay mga uri ng sliding, na may mga nakapirming clip na ginagamit lamang sa mga partikular na lokasyon.
Nakadepende ang puwang ng purlin sa profile ng panel, kapal ng sheet, pag-load ng hangin, at pag-load ng snow. Ang mga mas malakas na panel na may mas matataas na tadyang ay maaaring sumasaklaw sa mas mahabang distansya at nangangailangan ng mas kaunting mga purlin. Ang espasyo ay dapat ma-verify sa pamamagitan ng pagkalkula ng istruktura para sa bawat proyekto. Maaaring magrekomenda ang aming technical team ng angkop na layout batay sa napiling panel.
Para sa mga lugar sa baybayin, dapat tukuyin ang mga fastener na may mataas na corrosion resistance coating. Ang mga hindi kinakalawang na asero na fastener o ang may mabigat na zinc-aluminum coating ay angkop. Ang EPDM washer ay dapat ding UV-resistant at tugma sa panel coating para mapanatili ang weathertight seal.
Oo. Ang mga clip ng suporta, pag-flash, at pagsasara ay maaaring gawin upang tumugma sa hindi karaniwang mga hugis ng panel. Ibigay ang pagguhit ng profile ng panel at ang mga kinakailangan sa istruktura ng proyekto upang ang mga tamang bahagi ay mapili o magawa.
Maaaring magbigay ng mga sertipiko ng materyal, ulat ng coating, at mga ulat sa pagsubok ng produkto. Para sa mga purlin at fastener, available ang mga mill test certificate. Para sa mga proyektong nangangailangan ng karagdagang dokumentasyon sa pagsunod, tulad ng pagganap ng sunog o mga tala sa pagkalkula ng istruktura, maaaring ibigay ang mga ito kapag hiniling.
