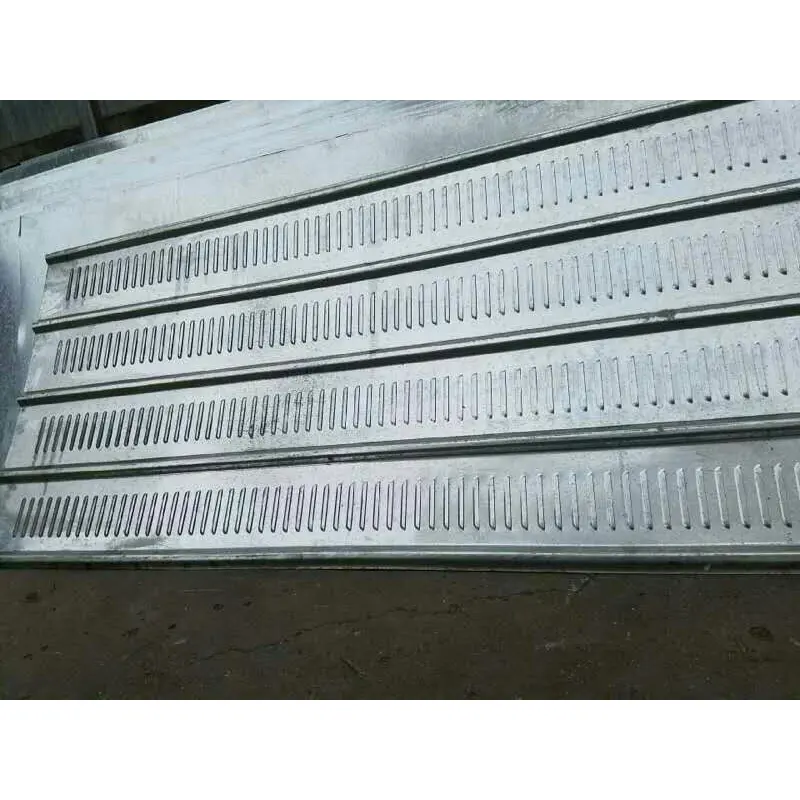

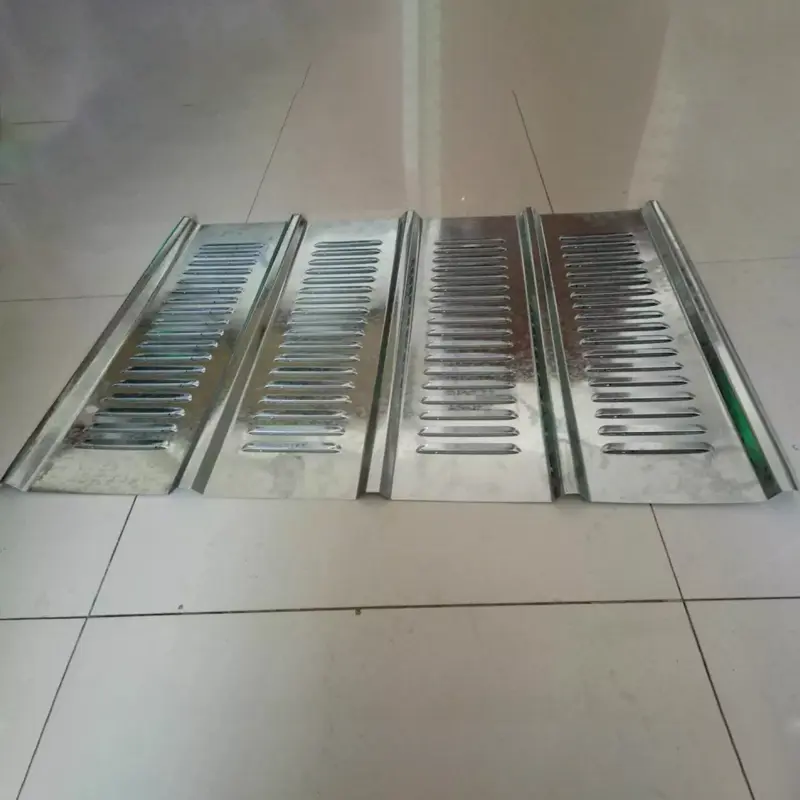

Ang Louvered Perforated Sheet ay mga functional architectural panel na nilikha sa pamamagitan ng pagpoproseso ng mga metal sheet gamit ang high-speed precision stamping equipment upang bumuo ng isang istraktura ng angled, louver-like openings. Hindi tulad ng karaniwang mga butas-butas na panel (na nagtatampok ng mga straight-through na butas gaya ng mga bilog o parisukat), ang mga louvered na butas-butas na panel ay nagtatampok ng mga angled na louver. Ang disenyong ito ay nagpapahintulot sa hangin na dumaloy sa mga diagonal na channel habang hinaharangan ang pahalang na linya ng paningin, sa gayon ay nakakamit ang isang "maaliwalas ngunit malabo" na epekto.
Q235 Galvanized Steel:Ang pinakakaraniwang materyal sa konstruksiyon. Ang mga ibabaw ay ginagamot ng hot-dip galvanizing at electrostatic powder coating (coating thickness ≥60μm), withstanding 500 hours of salt spray testing nang walang pagbabalat o kalawang. Pamantayan sa pagsubok: ASTM B117 / ISO 9227. Available ang mga ulat sa laboratoryo kapag hiniling.
304 Hindi kinakalawang na asero:Ginagamit para sa mga panlabas na kapaligiran na nangangailangan ng mataas na paglaban sa kaagnasan o para sa mga pandekorasyon na proyekto.
Aluminum Alloy:Ginagamit para sa mga proyektong may mga limitasyon sa timbang o sa mga nangangailangan ng pagiging tugma sa mga panel ng bubong na aluminyo-magnesium-manganese.
Proseso at Mga Detalye ng Paggawa:Ginawa gamit ang high-speed, precision, fully automated punching lines, sinusuportahan ng system ang iba't ibang materyales, kabilang ang perforated color-coated steel coils, aluminum coils, at stainless steel sheets. Ang karaniwang kapal ay mula 0.5mm hanggang 2.0mm (manipis na sheet: 0.5–1.0mm; makapal na sheet: 1.0–2.0mm). Ang karaniwang mga anggulo ng louver ay 45°–60°, na may open area ratio na 40%–60%. Ang mga karaniwang laki ng sheet ay 1000 × 2000mm at 1250 × 2500mm; magagamit ang mga pasadyang laki kapag hiniling.
Paggamot sa Ibabaw:Ang mga galvanized steel sheet ay maaaring tapusin sa electrostatic powder coating. Nako-customize ang mga kulay ayon sa mga pamantayan ng RAL (kabilang sa mga karaniwang kulay ang dark grey, light grey, royal blue, at dark green).
Ang acoustic performance ng mga butas-butas na louver panel ay sinusuportahan ng konkretong pang-eksperimentong data. Ang sistematikong pananaliksik na isinagawa ng Architectural Acoustics Laboratory sa National Cheng Kung University (Taiwan) sa mga micro-perforated horizontal louver panel ay nagpakita na ang average na pagbabawas ng ingay ay mula sa minimum na 4dB hanggang sa maximum na 15dB. Kabilang sa mga pangunahing variable na nakakaimpluwensya sa acoustic performance ay louver length, louver thickness, structural configuration (single-sided vs. double-sided perforation), louver angle, at louver spacing.
Ang mga perforated louver panel ay nagbibigay-daan sa natural na bentilasyon at pressure relief sa pamamagitan ng mga angled na butas sa louver, na epektibong nagpapababa ng wind resistance. Kapag ginamit sa construction hoarding, binabawasan ng louvered airflow na disenyo ang wind resistance ng higit sa 30% kumpara sa tradisyonal na solid barrier, batay sa comparative wind load calculations. Ang mga panel ay idinisenyo upang matugunan ang mga lokal na kinakailangan sa pagkarga ng hangin alinsunod sa mga naaangkop na code ng gusali (hal., GB 50009 / EN 1991), na may aktwal na pagganap na na-verify sa pamamagitan ng mga kalkulasyon sa istruktura at mga pagtatasa sa pagkarga ng hangin na partikular sa proyekto. Dahil dito, angkop ang mga ito para sa madaling bagyo at mahangin na mga baybaying rehiyon.
Ang corrosion resistance ng perforated louver panels ay sinisiguro sa pamamagitan ng dual-process system: hot-dip galvanizing na sinusundan ng electrostatic powder coating. Ang isang galvanized base layer ay pinagsama sa isang high-temperature cured outdoor-grade polyester powder coating (≥60μm ang kapal). Ang mga panel ay nakatiis ng 500 oras ng salt spray testing nang walang pagbabalat o kalawang, alinsunod sa ASTM B117 / ISO 9227. Available ang mga ulat ng pagsubok ng third-party kapag hiniling, at ang buhay ng serbisyo sa labas ay tinatantya sa 5–10 taon sa ilalim ng normal na mga kondisyon sa kapaligiran.
Ginawa mula sa Q235 galvanized steel, ang materyal ay nag-aalok ng mahusay na compressive strength, habang tinitiyak ng louver stamping process ang mataas na dimensional na katumpakan. Sa mga application ng rail transit (ventilation at rain-proof shutters), pinagsasama ng istraktura ang front-facing perforated louver panels na may rear rain baffles upang balansehin ang airflow at proteksyon sa panahon. Para sa mga power compartment ng de-motor na kagamitan, maaaring ilapat ang 5–10mm sound-absorbing material sa louver structure upang mapahina ang ingay.
Malaking Pampublikong Dekorasyon at Pagsipsip ng Tunog:Ang Louvered Perforated Sheet na ito ay ginagamit para sa dekorasyon at acoustic treatment sa mga pangunahing proyekto tulad ng mga paliparan, istasyon ng tren, istadyum, mga sentro ng eksibisyon, at mga istasyon ng metro.
Pag-iimbak ng Konstruksyon:Nagtatampok ang louvered perforated hoarding ng modular na disenyo na may bolted assembly, na inaalis ang pangangailangan para sa on-site welding. Sinusuportahan nito ang muling paggamit ng higit sa 5 beses at ipinagmamalaki ang rate ng recyclability ng bakal na 95%.
Ventilation ng Kagamitan at Pag-alis ng init:Ginagamit bilang heat dissipation panels para sa equipment enclosures, ang mga louver na ito ay karaniwang gawa mula sa stainless steel, galvanized steel, o aluminum (kapal: 0.8–2mm), na nagbibigay ng mabisang bentilasyon at heat dissipation habang nag-aalok ng dust at splash protection.
Ang lahat ng mga parameter na nakalista sa ibaba ay batay sa factory standard production o reference na pagsubok. Available ang pagpapasadya upang matugunan ang mga partikular na kinakailangan ng proyekto.
| Sukatan ng Pagganap | Parameter/Pagtutukoy | Mga Tala / Batayan sa Pagsubok |
|---|---|---|
| Batayang Materyal | Q235 galvanized steel / 304 hindi kinakalawang na asero / Aluminum alloy | Napili batay sa kapaligiran |
| Karaniwang Kapal | 0.5–2.0 mm | Manipis: 0.5–1.0 mm; Makapal: 1.0–2.0 mm |
| Louver Tilt Angle | 45°–60° | Karaniwang disenyo |
| Open Area Ratio | 40%–60% | Balanse screening at bentilasyon |
| Paggamot sa Ibabaw | Hot-dip galvanizing + electrostatic powder coating | Ang kapal ng patong ≥60 μm |
| Pagsubok sa Pag-spray ng Asin | ≥500 oras | ASTM B117 / ISO 9227; magagamit ang ulat |
| Average na Pagbawas ng Ingay | 4–15 dB | Na-verify sa acoustic laboratory |
| Pagganap ng Wind Load | Idinisenyo upang matugunan ang mga kinakailangan sa pagkarga ng hangin ng GB 50009 / EN 1991 | istraktura ng louver na nagdidirekta ng hangin; pagpapatunay na partikular sa proyekto |
| Visual Screening | Hinaharang ang higit sa 90% ng pahalang na linya ng paningin | Sinusukat sa 1m na distansya, patayo na view |
| Karaniwang Laki ng Panel | 1000×2000 mm / 1250×2500 mm | Nako-customize |
1. Ventilation na walang Visibility (Natatanging Functionality).Ang angled louver na disenyo ay lumilikha ng isang overlap kapag tiningnan mula sa harap, na humaharang sa higit sa 90% ng linya ng paningin mula sa labas habang pinapayagan ang natural na airflow—pagbabalanse ng proteksyon sa privacy na may bentilasyon at pag-alis ng init. Ang visual screening ay sinusukat sa layo na 1 metro patayo sa ibabaw ng panel.
2. Na-verify na Pagganap ng Acoustic (4–15 dB Reduction).Kinukumpirma ng pagsusuri sa laboratoryo ang average na pagbabawas ng ingay na 4–15 dB; ang pagganap ay maaaring higit pang mapahusay sa pamamagitan ng pagdaragdag ng sound-absorbing cotton o micro-perforated panels.
3. Corrosion Resistance at Durability (500-Hour Salt Spray Verification).Ang dual anti-corrosion protection (hot-dip galvanizing plus electrostatic powder coating) ay nagsisiguro na walang pagbabalat o kalawang pagkatapos ng 500 oras ng salt spray testing bawat ASTM B117 / ISO 9227; panlabas na buhay ng serbisyo ng 5-10 taon.
4. Modular Assembly at Reusability.Ang modular na disenyo na may mga bolted na koneksyon ay nag-aalis ng pangangailangan para sa on-site welding; ang mga panel ay maaaring magamit muli ng hindi bababa sa limang beses, na may rate ng pag-recycle ng bakal na 95%.
5. Nababaluktot na Materyal at Pagpapasadya ng Pagtutukoy.Magagamit sa iba't ibang mga materyales tulad ng Q235 galvanized steel, hindi kinakalawang na asero, at aluminyo; ang kapal ng plato, mga sukat, at mga kulay ay maaaring i-customize upang matugunan ang mga partikular na kinakailangan ng proyekto.
1.Mga sistemang pampalamuti at sumisipsip ng tunog para sa malalaking pampublikong gusali tulad ng mga paliparan, istasyon ng tren, istadyum, mga sentro ng eksibisyon, at mga istasyon ng metro.
2.Pag-iimbak ng lugar ng konstruksyon para sa mga gawaing kalsada, paghuhukay sa subway, at pagkukumpuni ng tirahan (nangangailangan ng paglaban sa hangin at pagpapagaan ng presyon).
3.Bentilasyon, pag-alis ng init, at proteksyon ng alikabok para sa mga pang-industriya na halaman at mga silid ng kagamitan.
4.Mga hadlang sa ingay para sa mga munisipal na kalsada at mga industriyal na sona (kapag pinagsama sa mga materyales na sumisipsip ng tunog).
5.Pinagsamang architectural shading at ventilation louver system.
Naghahanap ka ba ng functional panel na nagbabalanse sa bentilasyon at screening para sa dekorasyong arkitektura, construction hoarding, o mga proyektong pampababa ng ingay? Ginawa mula sa Q235 galvanized steel o stainless steel, ang mga panel na ito ay nagtatampok ng precision-stamped, 45°–60° angled louvers. Nagbibigay ang mga ito ng higit sa 90% visual screening (sinusukat sa 1m perpendicular view) habang pinapagana ang natural na bentilasyon at pressure relief, na nag-aalok ng higit sa 30% na mas kaunting wind resistance kumpara sa mga solid panel. Kinukumpirma ng acoustic laboratory testing ang pagbabawas ng ingay na 4–15 dB, habang ang 500-oras na salt spray tests (ASTM B117 / ISO 9227) ay nagpapatunay ng kanilang corrosion resistance; ang modular na disenyo ay nagbibigay-daan para sa paulit-ulit na paggamit. Mula sa decorative sound absorption sa malalaking pampublikong gusali hanggang sa wind-resistant hoarding para sa urban roadworks, perforated louver panel—sinusuportahan ng subok na data ng performance—ay nag-aalok ng maaasahang solusyon na nagsisiguro ng "ventilation without visibility" kasama ng pagbabawas ng ingay at wind resistance.
Sinusubukan namin ang aming mga powder-coated na panel alinsunod sa ASTM B117 o ISO 9227 sa loob ng 500 oras. Available ang mga ulat ng pagsubok ng third-party kapag hiniling upang i-verify ang mga resulta.
Ang visual screening rate ay sinusukat sa layo na 1 metro patayo sa ibabaw ng panel. Sa ilalim ng normal na viewing angle, ang mga angled louver ay magkakapatong upang harangan ang higit sa 90% ng pahalang na linya ng paningin habang pinapayagan pa rin ang airflow.
Oo. Binabawasan ng louvered na disenyo ang wind load ng higit sa 30% kumpara sa mga solid panel. Nagsasagawa kami ng mga kalkulasyon ng wind load na partikular sa proyekto ayon sa mga naaangkop na code (hal., GB 50009 o EN 1991) upang matiyak na ang mga panel at istruktura ng suporta ay sapat na idinisenyo.
Nag-aalok kami ng Q235 galvanized steel, 304 stainless steel, at aluminum alloy. Ang pagpili ay depende sa mga kinakailangan sa kaagnasan, mga limitasyon sa timbang, at mga kagustuhan sa aesthetic. Ang lahat ng mga materyales ay maaaring pinahiran ng pulbos sa iba't ibang kulay ng RAL.
Oo, maaari kaming magbigay ng mga sample na panel para sa pagsusuri at magbahagi ng mga nauugnay na ulat ng pagsubok (salt spray, acoustic, mechanical) kapag hiniling. Nag-aalok din ang aming engineering team ng teknikal na konsultasyon para sa iyong partikular na proyekto.
Ang mga panel ay idinisenyo para sa modular bolted assembly, na inaalis ang pangangailangan para sa on-site welding. Nagbibigay-daan ito para sa mas mabilis na pag-install at madaling pag-disassembly, at ang mga panel ay maaaring magamit muli nang maraming beses.
Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang tagagawa ng louvered perforated panel, windbreak system, climbing scaffold mesh, at iba pang produktong metal envelope. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
