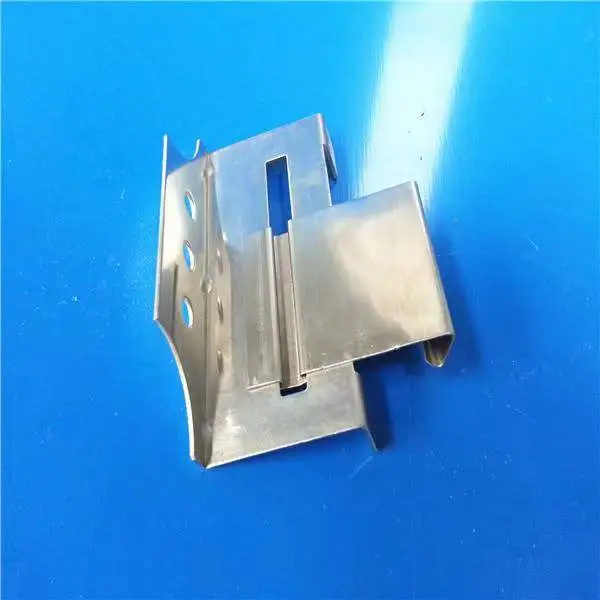

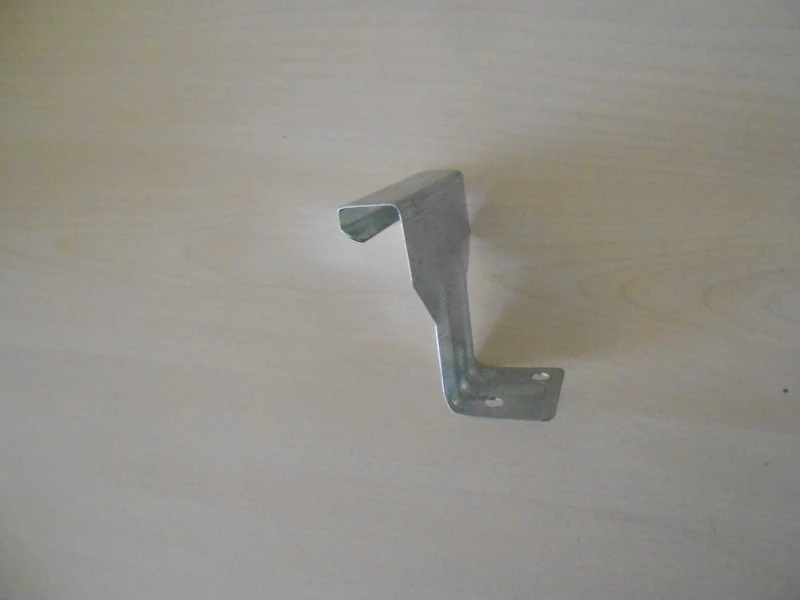

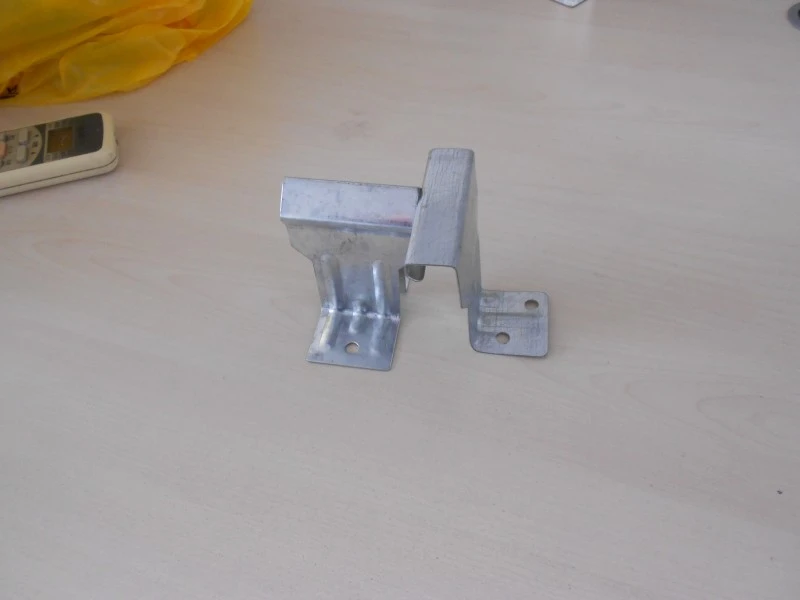

Ang mga Concealed Clip Fasteners ay nagbibigay ng nakatagong koneksyon sa pagitan ng mga panel ng gusali at ng sumusuportang istraktura. Ang clip ay nakikipag-ugnayan sa isang base rib na nakadikit sa purlin o bracket, na humahawak sa panel nang walang mga turnilyo sa ibabaw ng panel. Ang pamamaraang ito ay nagpapanatili sa lahat ng mga fastener sa loob ng mga tahi ng panel, na nagbibigay ng malinis na panlabas at nag-aalis ng mga daanan ng pagtagas na nauugnay sa mga nakalantad na turnilyo at sealant. Ibinibigay ng SENBO ang mga clip na ito ng mga dimensional na pagsusuri sa lalim ng slot, haba ng paa, at kapal ng materyal, at kasama sa proseso ng produksyon ang pana-panahong pagsubok ng lakas ng pakikipag-ugnayan.
Ang mga clip ay ginawa mula sa 304 hindi kinakalawang na asero bilang pamantayan, na may 430 at 201 na magagamit para sa mga partikular na badyet. Q235B steel na may hot-dip galvanizing ay ginagamit para sa mas mabibigat na structural clip. Ang mga hindi kinakalawang na asero clip ay ginawa sa pamamagitan ng malamig na pagpindot o panlililak mula sa strip na materyal. Ang mga Q235B clip ay karaniwang ginawa mula sa hot-rolled plate na may pinakamababang kapal na 5 mm at nabuo sa pamamagitan ng hydraulic cold pressing upang mapanatili ang lakas at katumpakan ng dimensional.
Ang panloob na taas ng clip ay tinutukoy ng lalim ng slot ng panel. Ang mga karaniwang panloob na taas ay mula 2.6 mm hanggang 10 mm, na may haba ng binti na 7.5 mm at kapal ng materyal mula 0.5 mm hanggang 1.5 mm para sa hindi kinakalawang na asero. Ang diameter ng bolt ay 12 mm na may grado ng lakas na hindi bababa sa 8.8. Ang mga clip ay inuri ayon sa aplikasyon sa mga wall panel clip, roof panel clip, at floor panel clip. Sa pamamagitan ng materyal, ang mga ito ay nahahati sa hindi kinakalawang na asero clip at hot-dip galvanized steel clip.
| item | Parameter / Pagtutukoy | Sanggunian o Tala |
|---|---|---|
| Batayang Materyal | 304 hindi kinakalawang na asero / Q235B hot-rolled na bakal | Materyal na pinili sa pamamagitan ng aplikasyon |
| Kapal ng Materyal | 0.5–1.5 mm para sa hindi kinakalawang na asero; ≥5 mm para sa lahat ng mga bahagi ng bakal | Depende sa uri ng produkto |
| Panloob na Taas ng Clip | 2.6–10 mm | Dapat tumugma sa puwang ng panel |
| Haba ng binti | 7.5 mm | Karaniwang sukat |
| Pagtutukoy ng Bolt | M12, klase ng lakas ≥8.8 | Para sa koneksyon sa istruktura |
| Galvanizing Kapal | ≥150 g/m² bawat panig | Hot-dip galvanized Q235B |
| Paglaban sa slip | Δ ≤ 7.0 mm sa 7.0 kN; Δ ≤ 0.5 mm sa 10.0 kN | Alinsunod sa GB 15831 at mga pamantayan sa industriya |
| Structural Integrity | Walang pagkabigo sa 25.0 kN | Alinsunod sa GB 15831 at mga pamantayan sa industriya |
| Torsional Rigidity | θ ≤ 4° sa 900 N·m torque | Para sa right-angle couplers |
| Torque Test | Walang pagkabigo sa ≥65 N·m | Panlaban sa metalikang kuwintas ng clip |
Ang mga mekanikal na kinakailangan para sa mga nakatagong clip ay batay sa GB 15831 at mga kaugnay na pamantayan ng industriya. Ang mga pagsubok sa slip resistance ay nangangailangan ng displacement na hindi hihigit sa 7.0 mm sa load na 7.0 kN, at hindi hihigit sa 0.5 mm sa 10.0 kN. Ang clip ay hindi dapat mabigo sa 25.0 kN. Ang torsional rigidity ay nangangailangan ng anggulo na hindi hihigit sa 4 degrees sa ilalim ng 900 N·m torque. Ang mga all-steel cold-pressed clip na sinubukan ng SENBO ay nakakatugon sa mga limitasyong ito.
Ang 304 stainless steel clip ay sumailalim sa salt spray testing at nagpapakita ng angkop na corrosion resistance para sa panlabas na pagkakalantad. Ang mga hot-dip galvanized Q235B clip ay may pinakamababang zinc coating na 150 g/m² bawat gilid, na nagbibigay ng pangmatagalang proteksyon sa mga normal na kondisyon ng atmospera. Ang pagpili ng materyal ay dapat tumugma sa kapaligiran ng proyekto.

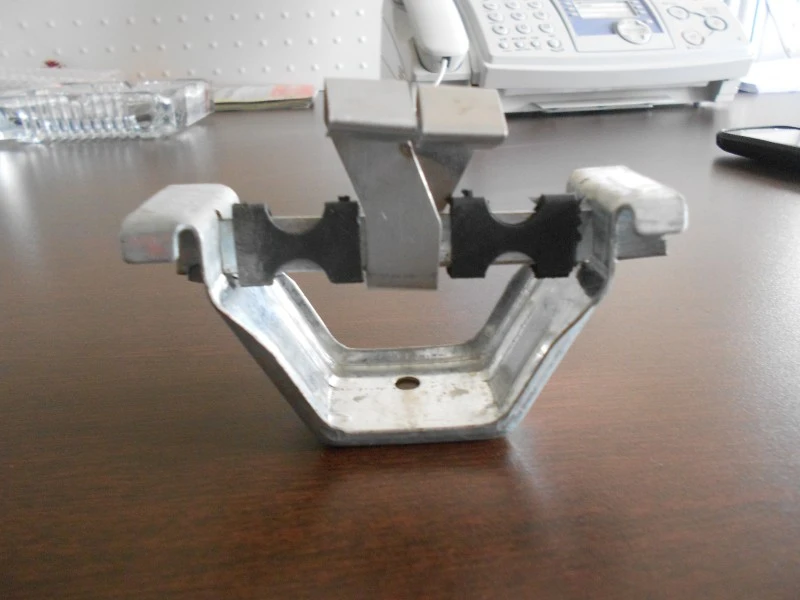

Sa mga nakatayong bubong ng tahi, ang mga nakatagong clip ay humahawak sa mga panel sa mga bracket ng suporta nang walang mga pagtagos sa ibabaw. Nagbibigay-daan ito sa mga panel ng bubong na gumalaw nang may thermal expansion at contraction habang nananatiling maayos sa mga clip. Ang resulta ay isang ibabaw ng bubong na walang nakalantad na mga butas ng tornilyo, na nagpapababa ng pagkakataon ng pagpasok ng tubig at nagpapabuti ng pangmatagalang waterproofing. Ang paraan ng concealed-clip ay ginagamit sa 360° standing seam system para sa malalaking bubong na pang-industriya.
Para sa mga panel sa dingding, pinahihintulutan ng mga Concealed Clip Fasteners ang pag-install nang walang kuko, na pinananatiling malinis ang ibabaw ng panel. Sa mga window trim assemblies, ang nakatagong koneksyon ay sumasaklaw sa mga ginupit na gilid ng mga panel na pinahiran ng kulay, pinoprotektahan ang mga ito mula sa direktang pag-ulan at binabawasan ang panganib ng kalawang sa mga gilid. Ang paraan ng pag-install na ito ay nakakatugon sa mga kinakailangan sa hitsura ng arkitektura.
Ang mga supplier ay dapat magbigay ng mga materyal na sertipiko para sa hindi kinakalawang na asero o yero. Ang mga ulat sa pagsubok para sa slip resistance, structural integrity, at torsional rigidity ay dapat na makukuha kung kinakailangan ng proyekto. Ang on-site na pagtanggap ng mga tseke ay dapat mag-verify ng mga sukat, materyal na grado, at kondisyon sa ibabaw. Para sa malalaking order, maaaring subukan ang mga sample clip upang kumpirmahin ang pakikipag-ugnayan sa aktwal na profile ng panel.
Dapat tumugma ang panloob na taas ng clip sa lalim ng slot ng panel na ginagamit. Sukatin ang puwang ng panel o sumangguni sa detalye ng tagagawa ng panel. Ang isang clip na masyadong matangkad ay makakapigil sa ganap na pakikipag-ugnayan, habang ang isa na masyadong maikli ay maaaring magbigay-daan sa paggalaw o pagtanggal.
Ang mga nakatagong clip ay idinisenyo para sa mga panel na may katugmang slot o seam profile. Ang mga metal na panel na may mga nakatayong tahi o magkadugtong na mga gilid ay gumagana nang maayos. Ang ilang mga panel na nakabatay sa kahoy ay maaari ding gumamit ng mga nakatagong clip kung ang slot ay na-machine nang tama. Palaging kumpirmahin ang pagiging tugma sa parehong mga supplier ng panel at clip.
Ang mga hindi kinakalawang na asero clip, partikular na 304 grade, ay nag-aalok ng mas mahusay na corrosion resistance at mas gusto para sa baybayin o mahalumigmig na kapaligiran. Ang mga galvanized steel clip ay mas malakas at kadalasang ginagamit para sa mabibigat na koneksyon sa istruktura, ngunit ang zinc coating ay maaaring hindi tumagal nang kasing tagal sa mga agresibong atmosphere. Ang pagpili ay nakasalalay sa pagkakalantad sa kapaligiran ng proyekto at mga kinakailangan sa pagkarga.
Oo, ang mga nakatagong clip ay ginagamit sa mga high-wind region, lalo na sa mga standing seam roof system. Ang mga clip ay dapat na may pagitan ayon sa disenyo ng pagkarga ng hangin, at ang materyal at kapal ng clip ay dapat na sapat. Ang mga kalkulasyon ng pagtaas ng hangin ay dapat gawin para sa partikular na proyekto.
