SENBO Building Materialsnagbibigay ng FRP daylighting panels bilang bahagi ng hanay ng produkto ng building envelope nito. Ginagamit ang mga panel na ito sa mga bubong at dingding na may istrukturang bakal kung saan kinakailangan ang natural na liwanag, resistensya sa kaagnasan, at pagkakatugma sa metal cladding.

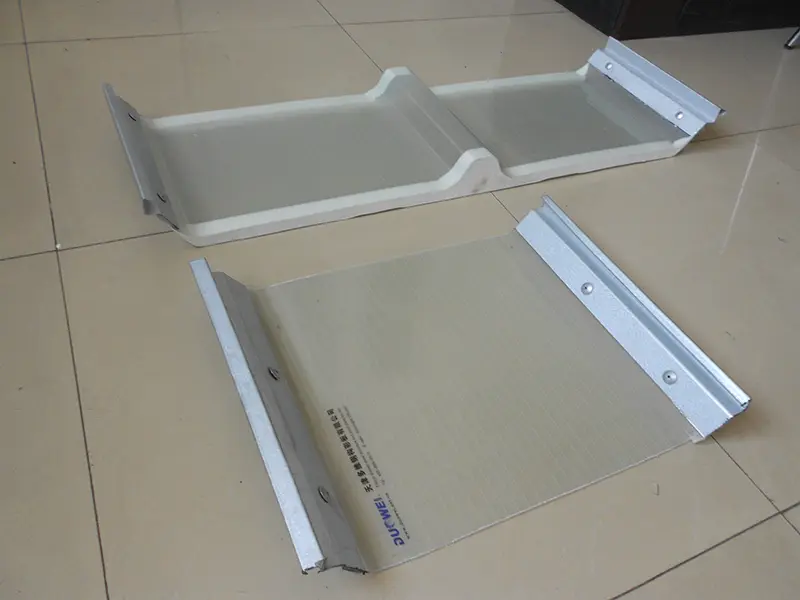

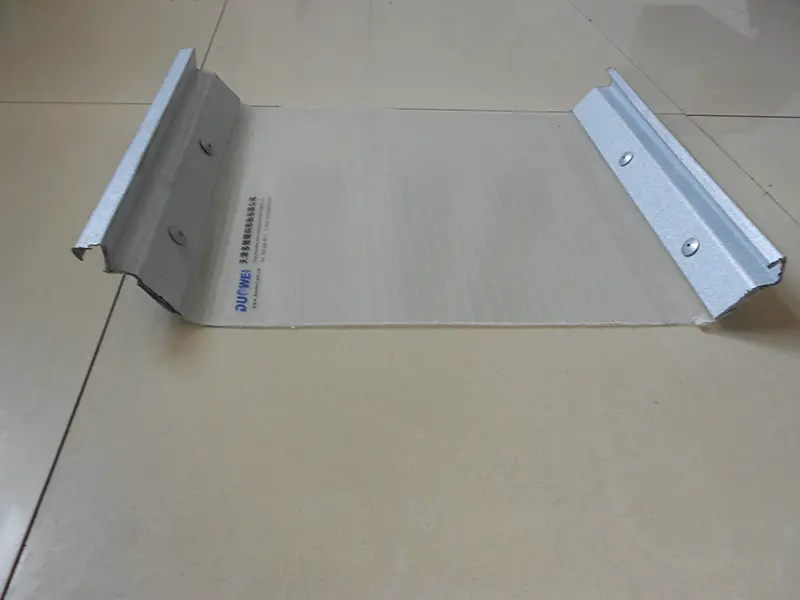

Ang mga daylighting panel, na kilala rin bilang FRP daylighting tiles o sheets, ay corrugated o flat lighting component na ginawa sa pamamagitan ng tuluy-tuloy na mekanisadong proseso. Gumagamit sila ng alkali-free fiberglass mat (content ≥30%) bilang reinforcement material at weather-resistant unsaturated polyester resin (content ≥65%) bilang matrix. Ang ibabaw ay pinahiran ng aging-resistant na gel coat o UV-resistant film upang makatulong na mapanatili ang liwanag na transmission at weather resistance sa pangmatagalang paggamit sa labas.
Ang reinforcement material ay alkali-free fiberglass, na nagbibigay ng light transmission at mechanical properties. Gumagamit ang sistema ng dagta ng isang lumalaban sa pagtanda, reaktibo na dagta na lumalaban sa apoy. Ang proseso ng heat-curing ay ginagamit sa panahon ng produksyon. Upang matiyak ang dimensional na katatagan at mekanikal na integridad, ang antas ng lunas sa paghahatid ay hindi bababa sa 88% para sa mga panel ng bubong at hindi bababa sa 82% para sa mga panel sa dingding.

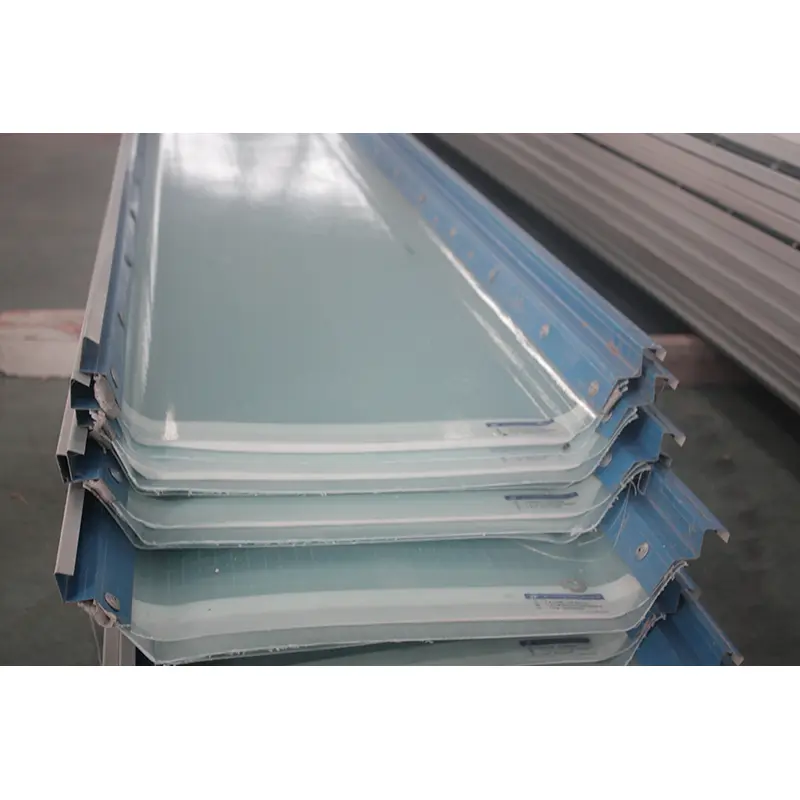

Kasama sa mga karaniwang kapal para sa mga panel ng daylighting ng FRP ang 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm, at 3.0mm. Ang mga corrugated profile ay idinisenyo upang tumugma sa kulay na bakal na mga sheet ng bubong; Kasama sa mga karaniwang modelo ang 750, 840, 900, 950, at 1050 na serye. Maaaring i-customize ang mga haba batay sa mga kinakailangan ng proyekto, karaniwang mula 6 hanggang 12 metro. Ang karaniwang tapusin ay transparent; maaaring i-customize ang mga kulay gaya ng milky white, blue, at green para isaayos ang light transmission rate.
Sumusunod ang mga produkto sa pambansang pamantayang GB/T 14206-2015, "Glass Fiber Reinforced Polyester Corrugated Sheets." Ang disenyo at pagpili ay maaaring sumangguni sa pambansang pamantayang atlas 21CJ103-1, "Application at Construction of Glass Fiber Reinforced Polyester (FRP) Sheets (Bahagi I): Daylighting Strips, Ventilation, Fire/Smoke Exhaust Skylight, at Anti-corrosion Panels."
Ang light transmission rate ay isang pangunahing tagapagpahiwatig ng pagiging epektibo ng daylighting. Ang mga pagtutukoy ng malambot ay kadalasang nangangailangan ng rate ng paghahatid na hindi bababa sa 75%. Ang aktwal na pagganap ay nag-iiba ayon sa kapal at kulay; Ang mga transparent na panel ng FRP na may kapal na 1.0–1.5mm ay maaaring makamit ang mga rate ng paghahatid na 85%–88%. Habang dumadaan ang liwanag sa panel ng FRP, nagkakalat ito upang lumikha ng malambot, nagkakalat na liwanag na walang liwanag na nakasisilaw o malupit na mga hotspot. Sinusuportahan ng katangiang ito ang pare-parehong panloob na ilaw sa mga pasilidad na pang-industriya, na iniiwasan ang mga isyu sa hotspot kung minsan ay nauugnay sa mga PC (polycarbonate) sheet.
Gumagamit ang FRP daylighting panels ng surface UV-resistant film o anti-aging gel coat layer para mapaglabanan ang UV radiation at mabawasan ang pagdidilaw at pagkasira. Ang pelikulang lumalaban sa UV ay nakakabit sa panel ng FRP sa pamamagitan ng proseso ng co-extrusion, na tumutulong na maiwasan ang delamination sa pangmatagalang paggamit. Ang materyal na FRP ay nag-aalok ng paglaban sa acid at alkali corrosion, na ginagawa itong angkop para sa mga kapaligiran tulad ng mga kemikal na halaman at mga lugar sa baybayin. Sa ilalim ng normal na mga kondisyon, ang mga kwalipikadong produkto ay may buhay ng serbisyo na 15-30 taon.
Ang koepisyent ng thermal expansion ng FRP daylighting panel ay malapit sa bakal. Kapag ginamit sa mga sheet na bakal na pinahiran ng kulay, lumalawak at kumukunot ang mga ito sa magkatulad na mga rate sa ilalim ng pagbabagu-bago ng temperatura. Binabawasan nito ang panganib ng pagtagas sa mga punto ng koneksyon na dulot ng differential expansion. Ang katangiang ito ay ginagawang isang karaniwang pagpipilian ang mga panel ng daylighting ng FRP para sa mga strip ng daylighting sa bubong sa mga gusaling pang-industriya na may istrukturang bakal.
Ang mga panel ng daylighting ng FRP ay maaaring magkaroon ng flame retardancy rating na Class B1 at isang oxygen index (OI) na hindi bababa sa 30%. Kasama sa mga mekanikal na katangian ang tensile strength na hindi bababa sa 85 MPa, isang flexural strength na hindi bababa sa 95 MPa, at isang Barcol hardness na hindi bababa sa 47. Sinusuportahan ng mga value na ito ang roof load-bearing capacity at mga kinakailangan sa wind resistance.
Ang pambansang standard na reference drawing set 21CJ103-1 ay nagbibigay ng sistematikong patnubay sa pagpili ng produkto at mga detalye ng pag-install para sa FRP daylighting panels na ginagamit sa daylighting strips, ventilation skylight, at fire-smoke exhaust skylight. Kasama sa mga application ang mga profiled metal sheet roof, reinforced concrete roof, at wall system. Ang mga malambot na dokumento para sa mga proyektong pang-industriya, tulad ng proyekto ng Yantai Lubao Steel Pipe, ay tinukoy ang pagsunod sa GB/T 14206-2015, Class F1 flame retardancy, isang light transmission rate na hindi bababa sa 75%, at isang operating temperature range na -40°C hanggang 120°C.
Ang mga sumusunod na parameter ay batay sa karaniwang produksyon at mga kaugnay na pambansang pamantayan. Available ang pagpapasadya upang matugunan ang mga partikular na kinakailangan ng proyekto.
| Tagapagpahiwatig ng Pagganap | Parameter/Pagtutukoy | Pamantayan / Mga Tala |
|---|---|---|
| Pamantayan ng Tagapagpaganap | GB/T 14206-2015 | Glass fiber reinforced polyester corrugated sheets |
| Sanggunian sa Disenyo | 21CJ103-1 | Mga detalye ng aplikasyon para sa mga sheet ng FRP |
| Nilalaman ng resin | ≥65% | Lumalaban sa pagtanda, reaktibo na dagta na lumalaban sa apoy |
| Nilalaman ng Glass Fiber | ≥30% | Alkali-free, untwisted glass fiber |
| Karaniwang Kapal | 0.8–3.0 mm | Corrugated o flat sheet |
| Mga Karaniwang Profile | 750 / 840 / 900 / 950 / 1050 na mga uri | Tugma sa kulay na bakal na bubong |
| Light Transmittance | ≥75% (hanggang 85%–88%) | |
| Index ng Oxygen | ≥30% | Tagapagpahiwatig ng pagpapahina ng apoy |
| Operating Temperatura | -40°C hanggang 120°C | |
| Degree ng Pagpapagaling | Bubong >88% / Pader >82% | Kinakailangan sa paghahatid |
| Buhay ng Serbisyo sa Disenyo | 15–30 taon |
1. Diffused, Liwanag na Walang Glare.Ang mga panel ng FRP ay nagkakalat ng liwanag sa pamamagitan ng istraktura ng glass fiber, na nagbibigay ng pantay na pamamahagi nang walang mga hotspot. Mapapabuti nito ang visual na ginhawa kumpara sa mga transparent na PC sheet.
2. Paglaban sa Kaagnasan.Ang materyal na FRP ay lumalaban sa mga acid, alkalis, at pagtanda. Maaari itong magamit sa mga kinakaing unti-unting kapaligiran tulad ng mga kemikal na halaman, mga lugar sa baybayin, at mga sakahan ng hayop.
3. Thermal Expansion Compatibility.Ang koepisyent ng pagpapalawak ng thermal ay malapit sa bakal. Kapag ginamit sa kulay na bakal na bubong, ang mga panel ay lumalawak at kumukontra sa magkatulad na mga rate, na binabawasan ang panganib ng pagtagas sa mga joints.
4. Flame Retardancy.Na-rate ang Class B1 na may oxygen index na hindi bababa sa 30%, na nakakatugon sa mga karaniwang kinakailangan sa kaligtasan ng sunog para sa mga pang-industriyang gusali.
5. Standardized na Disenyo at Pagpili.Ang pagsunod sa GB/T 14206-2015 at reference sa disenyo 21CJ103-1 ay nagbibigay ng batayan para sa pagpili ng produkto at pagdedetalye ng pag-install.
Para sa mga strip ng daylighting sa bubong:Piliin ang corrugated profile na tumutugma sa katabing metal roof sheet. Tiyaking sumusunod ang mga detalye ng overlap at fastener sa gabay sa 21CJ103-1 upang mapanatili ang weathertightness.
Para sa mga kinakaing unti-unti na kapaligiran:Kumpirmahin na ang pormulasyon ng resin at proteksyon sa ibabaw ay angkop para sa partikular na pagkakalantad sa kemikal. Sa mga lugar sa baybayin, i-verify na ang mga fastener at sealant ay tugma sa materyal na FRP.
Para sa kaligtasan ng sunog:Kapag gumagamit ng mga FRP panel sa fire-rated roof o wall assemblies, tingnan kung ang flame retardancy rating ng panel at ang pangkalahatang assembly ay nakakatugon sa mga kinakailangan sa fire resistance ng proyekto.
Sa panahon ng pag-install:Iwasan ang labis na baluktot o pag-twist ng mga panel. Gumamit ng wastong mga tool sa pagputol at sealant sa mga joints. Sundin ang mga rekomendasyon ng tagagawa para sa spacing ng fastener at distansya ng gilid upang maiwasan ang pag-crack at pagtagas.
1.Malaking-lugar na roof daylighting strips para sa mga pang-industriya na halaman at mga bodega ng logistik, na tugma sa kulay na bakal na bubong.
2.Mga pasilidad na nangangailangan ng natural na liwanag, gaya ng mga agricultural greenhouse, flower nursery, at aquaculture site.
3.Mga bubong na nagbibigay-liwanag sa araw para sa mga pampublikong gusali, kabilang ang mga lugar ng palakasan, malalaking supermarket, at mga pamilihan.
4.Daylighting envelope system para sa mga kinakaing unti-unting kapaligiran, tulad ng mga kemikal na halaman at mga gusali sa baybayin.
Ang mga panel ng FRP ay kadalasang gumagawa ng mas malambot, nakakalat na liwanag dahil sa pampalakas ng hibla ng salamin, habang ang mga PC sheet ay may posibilidad na magkaroon ng mas mataas na direktang pagpapadala ng liwanag at maaaring lumikha ng mga hotspot. Ang FRP ay mayroon ding thermal expansion coefficient na mas malapit sa bakal, na ginagawa itong mas tugma sa metal na bubong. Maaaring mas magaan ang PC at mas lumalaban sa epekto, ngunit kadalasang mas pinipili ang FRP sa mga kapaligirang pang-industriya na kinakaing unti-unti.
Ang overlap at fastener spacing ay dapat sumunod sa design reference 21CJ103-1 at sa mga kinakailangan sa metal roof profile. Bilang pangkalahatang gabay, ang mga end lap ay dapat na hindi bababa sa 150–200 mm, at ang mga side lap ay dapat tumugma sa inirerekomendang overlap ng profile. Ang spacing ng fastener ay karaniwang 300–500 mm, ngunit dapat gamitin ang mga kalkulasyon ng wind load na partikular sa proyekto.
Ang mga FRP panel na may naaangkop na flame retardancy (Class B1, oxygen index ≥30%) ay maaaring gamitin sa fire/smoke exhaust skylight system kapag idinisenyo at na-install ayon sa mga nauugnay na pamantayan at mga detalye ng proyekto. Ang pangkalahatang pagpupulong ng skylight ay dapat matugunan ang kinakailangang pagganap ng sunog.
Itabi ang mga panel sa isang tuyo, natatakpan na lugar, malayo sa direktang sikat ng araw at init. Iwasan ang pagsasalansan ng labis na timbang sa ibabaw ng mga panel. Protektahan ang ibabaw mula sa mga gasgas at kemikal. Kung pansamantalang naka-imbak sa labas, takpan ng isang opaque, breathable na materyal.
Mangyaring ibigay ang uri ng profile, kapal, haba, kulay, kinakailangan sa pagpapadala ng liwanag, at kung ang mga panel ay para sa paglalagay sa bubong o dingding. Tukuyin din ang lokasyon ng proyekto at anumang espesyal na kondisyon sa kapaligiran (hal., pagkakalantad sa kemikal, baybayin). Nakakatulong ito sa aming team na magrekomenda ng naaangkop na sistema ng resin at proteksyon sa ibabaw.
Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang tagagawa ng FRP daylighting panel, polyurethane edge-sealed rock wool panel, polyurethane insulation boards, at iba pang mga produkto ng building envelope. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
