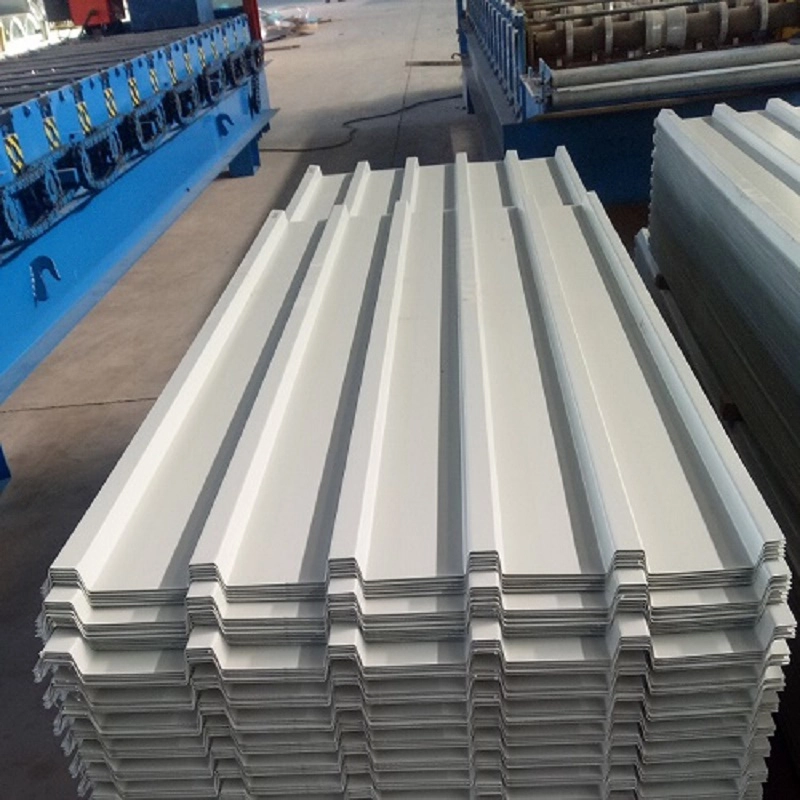

Ang mga profileed steel sheet ay mga cold-formed na panel na ginawa ng roll-forming coated o plated steel strip sa mga cross-section na hugis wave.SENBO Building Materialsnagbibigay ng mga sheet na ito para sa mga aplikasyon sa bubong, dingding, at sahig sa mga gusali ng istrukturang bakal, na may pagtuon sa katumpakan ng dimensyon, pagganap ng coating, at pangmatagalang buhay ng serbisyo.
Ang base substrate ay pinili ayon sa kapaligiran ng aplikasyon at kinakailangang tibay. Kasama sa mga karaniwang opsyon ang hot-dip galvanized steel, aluminum-zinc alloy coated steel, color-coated steel, stainless steel, at aluminum alloy. Para sa karamihan ng mga aplikasyon sa arkitektura, ang galvanized o aluminum-zinc coated steel ay nagbibigay ng pinakamahusay na balanse ng gastos at paglaban sa kaagnasan. Ang kapal ng sheet ay karaniwang umaabot mula 0.25 mm hanggang 2.3 mm, na may 0.4 mm hanggang 1.6 mm na pinakakaraniwan sa pagtatayo ng gusali.
Tinutukoy ng coating system kung gaano kahusay lumalaban ang sheet sa atmospheric corrosion at pinapanatili ang hitsura nito sa paglipas ng panahon. Mayroong ilang mga uri ng patong:
Hot-dip galvanized coating:Ang mga timbang ng zinc coating ay mula Z100 hanggang Z450. Ang mas mabibigat na coatings ay nagbibigay ng mas mahabang buhay ng serbisyo sa mga kinakaing unti-unti na kapaligiran. Ang Z275 ay isang karaniwang detalye para sa mga pangkalahatang aplikasyon ng gusali.
Aluminum-zinc alloy coating:Ang AZ150 ay ang karaniwang detalye para sa bubong. Ang coating ay naglalaman ng humigit-kumulang 55% aluminum, 43.5% zinc, at 1.5% silicon, na nag-aalok ng corrosion resistance ng tatlo hanggang limang beses kaysa sa isang maihahambing na zinc coating. Ginagawa nitong angkop para sa mga baybayin at pang-industriyang kapaligiran.

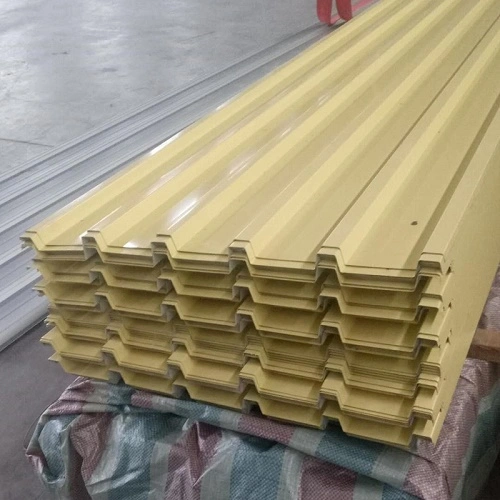

Mga coatings ng kulay:Ang polyester (PE), high-durability polyester (HDP), at polyvinylidene fluoride (PVDF) coatings ay inilalapat sa ibabaw ng metallic coating para sa aesthetic at karagdagang mga layuning pang-proteksyon. Ang PVDF ay nag-aalok ng pinakamahusay na UV resistance at color retention sa tatlo.

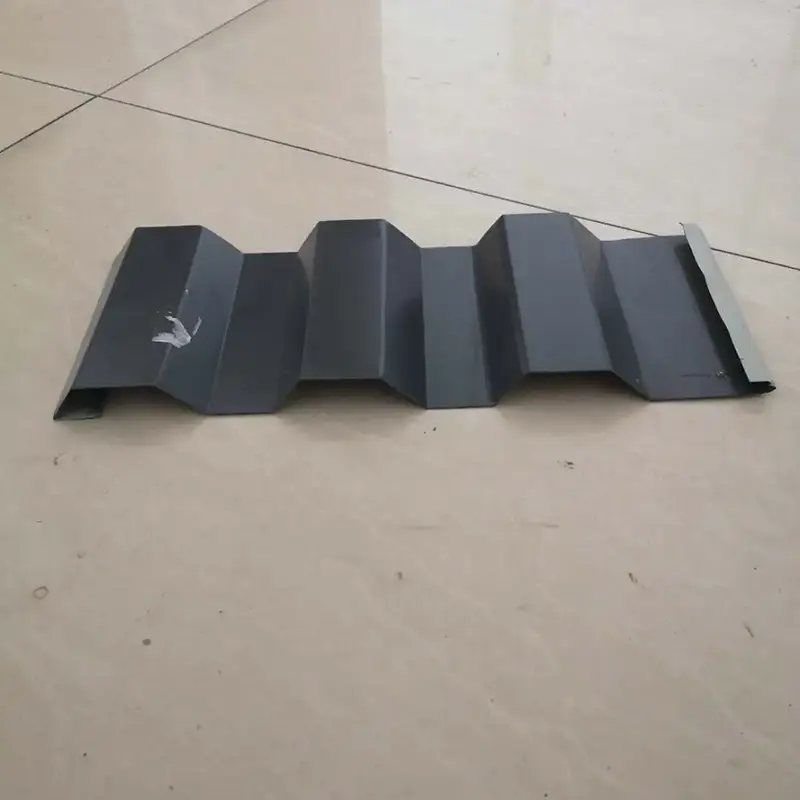

Ang mga profile na steel sheet ay pinagsama ayon sa taas ng alon, na direktang nakakaapekto sa flexural stiffness at spanning na kakayahan:

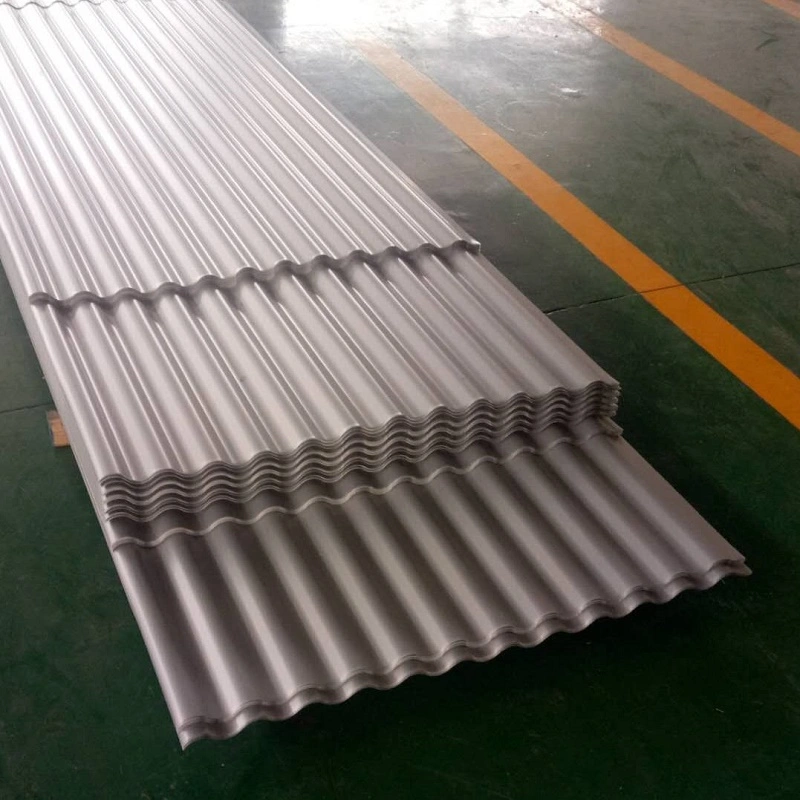

Mga low-wave sheet (taas ng alon sa ibaba 30 mm):Ang mga panel na ito ay may mas mababang flexural stiffness at pangunahing ginagamit bilang wall cladding. Ang mga ito ay magaan at matipid para sa mga patayong aplikasyon kung saan ang mga kinakailangan sa paglawak ay katamtaman.
Mga medium-wave sheet (taas ng alon 30–70 mm):Nag-aalok ang mga ito ng balanse ng higpit at kahusayan sa materyal, na ginagawang angkop ang mga ito para sa parehong mga aplikasyon sa bubong at dingding. Maraming mga pang-industriya na bubong ng gusali ang gumagamit ng mga medium-wave na profile.
Mga high-wave sheet (taas ng alon 70 mm pataas):Nagbibigay ang mga ito ng pinakamalaking flexural stiffness at tinukoy para sa mga sistema ng bubong na may mas mahabang span o mas mataas na mga kinakailangan sa pagkarga. Karaniwang ginagamit ang mga ito sa malalaking pampublikong gusali.
Ang panel designation system ay gumagamit ng format na YX[wave height]-[wave spacing]-[effective na coverage width]. Halimbawa, ang YX15-380-760 ay nagpapahiwatig ng taas ng wave na 15 mm, wave spacing na 380 mm, at epektibong lapad ng coverage na 760 mm. Ang kapal ng sheet ay tinukoy nang hiwalay.
| Parameter | Saklaw / Mga Pagpipilian | Mga Tala |
|---|---|---|
| Base Substrate | Hot-dip galvanized steel, Al-Zn alloy coated steel, color-coated steel, hindi kinakalawang na asero, aluminum alloy | Pinili ng kapaligiran at aplikasyon |
| Kapal ng Sheet | 0.25–2.3 mm | 0.4–1.6 mm karaniwan para sa gusali |
| Taas ng alon | 10–200 mm | Mga uri ng mababang, katamtaman, at mataas na alon |
| Lapad ng Base Sheet | 600–1270 mm | Depende sa profile |
| Sink na Patong | Z100, Z150, Z275, Z450 | Hot-dip galvanized |
| Patong ng Al-Zn | AZ100, AZ150, AZ200 | Pinahiran ng aluminyo-zinc alloy |
| Lakas ng ani | 235–550 MPa | Depende sa grado ng substrate |
| Naaangkop na Pamantayan | GB/T 12755-2008 | Profiled steel sheet para sa gusali |
Mga karaniwang modelo ng panel ayon sa aplikasyon:

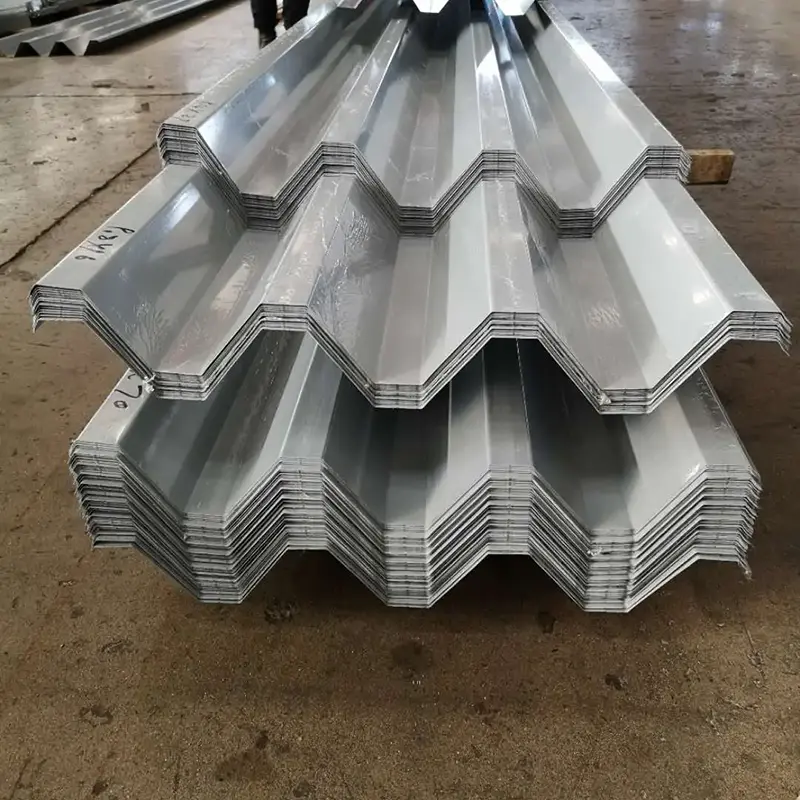

Mga panel ng bubong:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
Mga panel sa dingding:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
Mga profile ng floor decking:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (sarado na uri)
Ang structural performance ng isang profiled steel sheet ay depende sa wave height nito, sheet thickness, at substrate grade. Ang mas matataas na wave profile ay nagbibigay ng mas malaking moment of inertia at maaaring sumasaklaw pa sa pagitan ng mga suporta. Para sa mga aplikasyon sa bubong, ang minimum na inirerekomendang kapal ng sheet ay 0.6 mm. Dapat na hindi bababa sa 0.5 mm ang kapal ng mga wall panel, at ang mga profile ng floor decking na ginagamit sa mga composite slab ay dapat na may pinakamababang kapal na 0.8 mm.
Kapag ang kapal ng sheet ay lumampas sa 1.2 mm, ang pagbuo ay nagiging mas mahirap, at ang through-deck stud welding ay maaaring hindi mapagkakatiwalaan na tumagos sa sheet at sa sumusuportang sinag. Para sa kadahilanang ito, ang kapal ng praktikal na sheet ay karaniwang limitado sa 1.5 mm o mas mababa para sa mga profiled panel.
Ang mga profileed sheet ay maaaring mag-ambag sa pangkalahatang lateral stability ng isang steel building sa pamamagitan ng diaphragm action. Nangangailangan ito ng wastong pagkakabit sa lahat ng mga gilid ng sheet at sa mga intermediate na suporta. Ang pattern ng pangkabit ay dapat na tinukoy sa mga guhit ng proyekto.
Para sa mga aplikasyon sa bubong:Pumili ng isang profile na may sapat na taas ng alon at kapal ng sheet para sa kinakailangang span at pag-load ng disenyo. Inirerekomenda ang aluminyo-zinc coated substrate (AZ150) para sa mga baybayin at industriyal na kapaligiran. Ang lahat ng dulong laps at gilid na laps ay dapat na selyadong ayon sa slope ng bubong at lokal na intensity ng pag-ulan.
Para sa mga aplikasyon sa dingding:Ang mga low-wave na profile ay kadalasang sapat. Dapat piliin ang kulay at pagtatapos ng panel upang tumugma sa pangkalahatang aesthetic ng gusali. Para sa mga gusali sa mga lugar na malakas ang hangin, i-verify ang pattern ng pangkabit sa tagagawa ng panel.
Para sa floor decking:Gumamit ng profile na partikular na idinisenyo para sa composite slab construction. Ang pinakamababang kapal ng sheet ay 0.8 mm. Kumpirmahin na ang profile ay tugma sa tinukoy na shear stud diameter at welding procedure.
Sa panahon ng pag-install:Maingat na hawakan ang mga sheet upang maiwasan ang pagkasira ng patong at pagpapapangit. Gumamit ng kagamitan sa pag-aangat na pantay na namamahagi ng kargada. Ang mga hiwa na gilid ay dapat protektahan upang maiwasan ang pagsisimula ng kaagnasan. Alisin ang mga metal shavings mula sa ibabaw ng panel pagkatapos ng pagputol at pagbabarena.
Ang mga profile na bakal na sheet ay madalas na naka-install kasama ngMga Rock Wool Sandwich Panelsa pagbuo ng mga sistema ng sobre. Ang mga single-skin profiled sheet ay maaaring magsilbing inner liner ng isang sandwich assembly, habang ang insulated panel ay nagbibigay ng thermal barrier. Sa mga sistema ng sahig,Floor Deckinggumagana ang mga profile sa reinforcement at kongkreto upang bumuo ng mga composite slab. Ang pagsuportaBuilding Material Accessory System, kabilang ang mga purlin, fastener, flashing, at sealant, ay dapat piliin upang tumugma sa profile ng panel at mga kondisyon ng proyekto. Ang aming engineering team ay maaaring magbigay ng mga coordinated na layout drawing para sa mga pinagsamang system na ito.
1.Mga bubong at dingding ng halamang pang-industriya kung saan kailangan ang isang magaan, matipid na sobre.
2.Cladding ng pasilidad ng bodega at logistik, gamit ang mga medium-wave na profile para sa mga dingding at bubong.
3.Mga pampublikong gusali tulad ng mga terminal ng paliparan, istasyon ng tren, at mga lugar ng palakasan, kung saan tinukoy ang mga profile ng bubong na may mahabang haba.
4.Mga gusali ng istrukturang bakal kung saan ang naka-profile na sheet ay nag-aambag sa pangkalahatang lateral stability ng frame.
5.Floor system sa steel-framed na mga gusali, gamit ang profiled decking bilang permanenteng formwork para sa mga composite slab.
Para sa mga panel ng dingding, ang pinakamababang kapal ay 0.5 mm. Ang mga panel ng bubong ay dapat na hindi bababa sa 0.6 mm ang kapal. Ang mga profile ng floor decking na ginagamit sa mga composite slab ay nangangailangan ng pinakamababang kapal na 0.8 mm. Ang mga halagang ito ay nalalapat sa karaniwang mga substrate ng bakal at maaaring kailanganing dagdagan para sa mga application na may mataas na load o mahabang span.
Ang aluminyo-zinc alloy coating (AZ150) ay nagbibigay ng corrosion resistance ng tatlo hanggang limang beses kaysa sa isang maihahambing na zinc coating. Ang bahagi ng aluminyo ay bumubuo ng isang matatag na layer ng hadlang, habang ang bahagi ng zinc ay nagbibigay ng sakripisyong proteksyon sa mga gilid ng gupit. Para sa mga baybayin o industriyal na kapaligiran, karaniwang inirerekomenda ang AZ-coated na bakal. Para sa mga karaniwang panloob na aplikasyon, ang galvanized na bakal ay sapat.
Ang kapal ng sheet na higit sa 1.2 mm ay nagiging mahirap na mabuo sa mga kumplikadong profile. Bukod pa rito, ang through-deck stud welding ay maaaring hindi mapagkakatiwalaang tumagos sa mga sheet na mas makapal kaysa sa 1.2 mm kapag ginamit sa mga composite floor system. Para sa karamihan ng mga application ng profiled sheet, ang praktikal na limitasyon sa itaas ay 1.5 mm.
Oo. Kapag maayos na nakakabit sa lahat ng mga gilid at sa mga intermediate na suporta, ang mga profiled sheet ay maaaring maglipat ng in-plane shear forces at mag-ambag sa pagbuo ng katatagan. Ang pattern ng pangkabit ay dapat na idinisenyo para sa layuning ito, na may sapat na spacing ng fastener at distansya sa gilid. Kumpirmahin ang kapasidad ng diaphragm sa structural engineer.
Ang lahat ng field cut ay naglalantad sa bakal na substrate at dapat na protektahan ng touch-up coating o zinc-rich na pintura. Alisin kaagad ang mga metal shavings at drilling swarf, dahil maaari nilang kalawangin at mantsang ang ibabaw ng panel. Para sa aluminum-zinc coated steel, ang mga nakalantad na cut edge ay nakikinabang pa rin sa sakripisyong proteksyon ng nakapalibot na coating, ngunit inirerekomenda pa rin ang touch-up na paggamot.
