Ang mga perforated metal sheet, na kilala rin bilang perforated panels o perforated mesh, ay ginagawa sa pamamagitan ng pagsuntok ng mga pattern ng butas sa mga metal sheet.SENBO Building Materialsnagbibigay ng mga produktong ito para sa arkitektura, acoustic, at pang-industriyang mga aplikasyon, na may pagtuon sa katumpakan ng dimensyon at kakayahang masubaybayan ng materyal.
Ang pagpili ng base na materyal ay depende sa operating environment at mga kinakailangan sa pagganap. Tatlong materyal na grupo ang karaniwang ginagamit:
304 hindi kinakalawang na asero:Nagbibigay ng corrosion resistance na angkop para sa panlabas at agresibong kemikal na mga kapaligiran. Ang isang sample na kinatawan ay nagpakita ng walang kalawang pagkatapos ng 1000 oras ng salt spray testing sa ilalim ng ASTM B117 na mga kundisyon. Ang aktwal na pagganap ay nakasalalay sa pagtatapos ng ibabaw at paghahanda ng gilid.
Aluminyo haluang metal (hal., 6061):Nag-aalok ng mababang density (humigit-kumulang 2.7 g/cm³) na sinamahan ng mahusay na lakas. Ang materyal ay maaaring anodized o pinahiran ng pulbos para sa pinahusay na tibay at hitsura ng ibabaw.

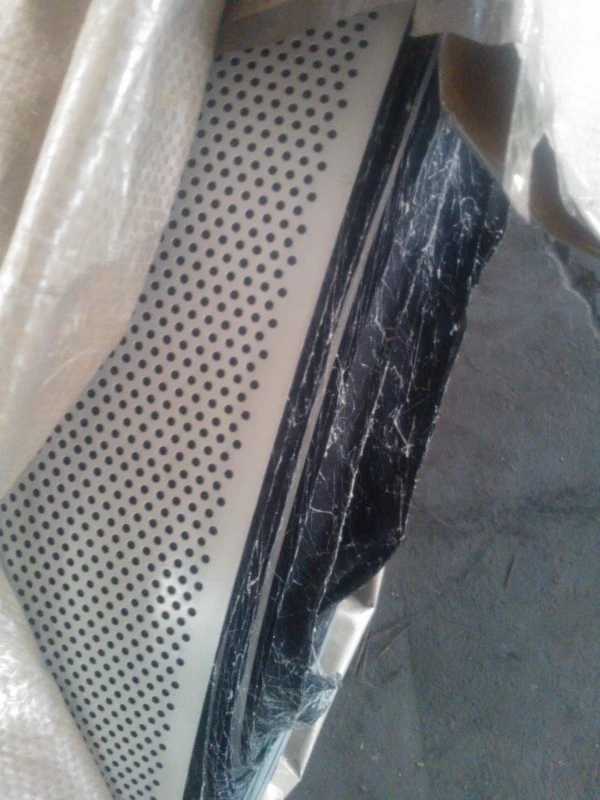

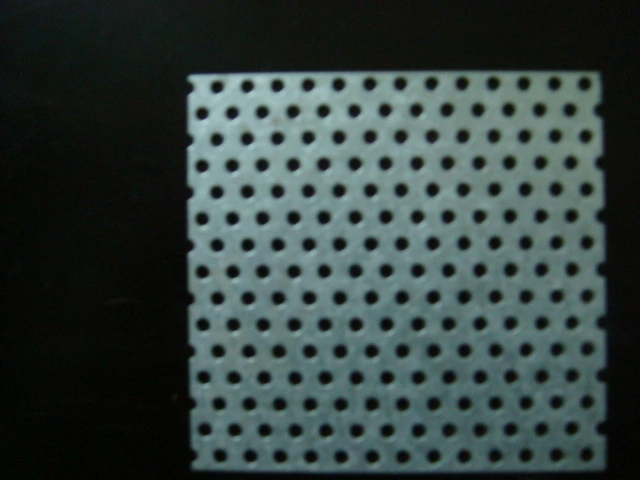

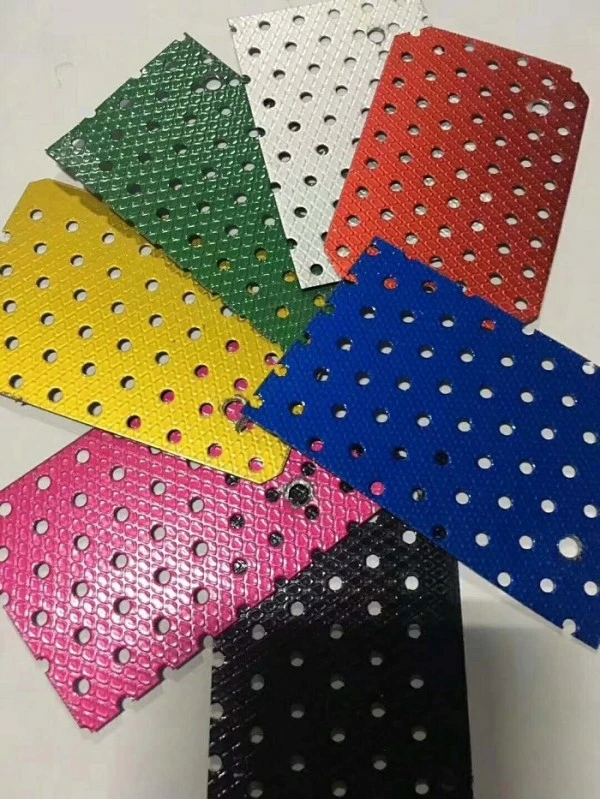

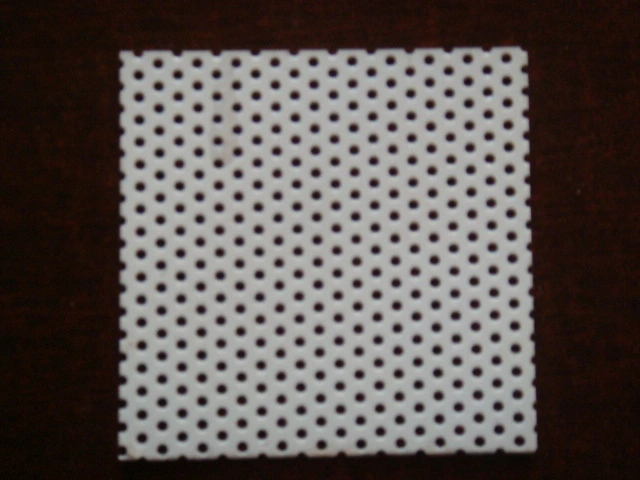

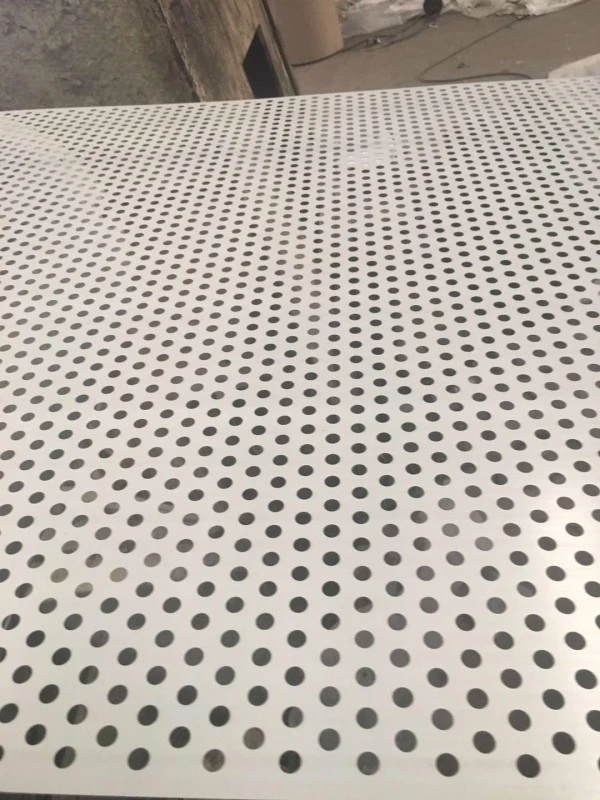

Q235 galvanized o color-coated na bakal:Isang matipid na opsyon para sa pangkalahatang paggamit ng arkitektura at pang-industriya. Karaniwang nakakamit ang proteksyon sa ibabaw sa pamamagitan ng hot-dip galvanizing na sinusundan ng electrostatic powder coating.
Ang high-speed CNC punching equipment ay gumagawa ng higit sa 20 pattern ng perforation, kabilang ang bilog, parisukat, slotted, hexagonal, cross, fish-scale, at mga hugis na plum-blossom. Ang proseso ay nagbibigay-daan sa tumpak na kontrol ng butas diameter, spacing, at open area ratio.

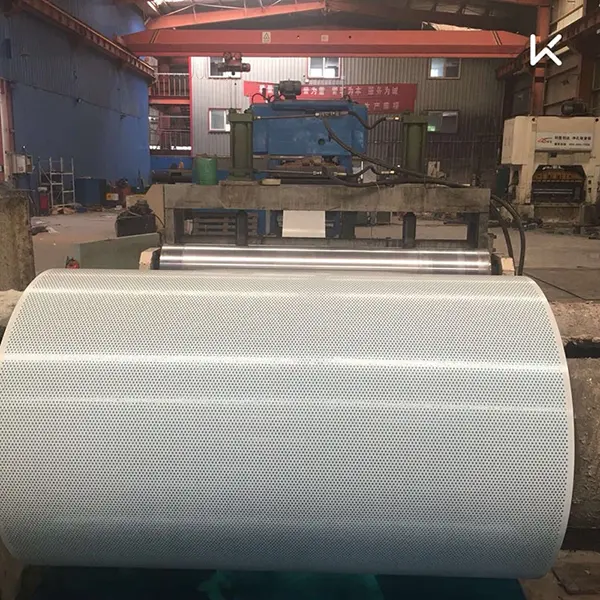

Ang mga flat sheet ay maaaring gawin sa mga kapal mula 0.1 mm hanggang 15 mm, na may mga diameter ng butas mula 0.1 mm hanggang 200 mm. Ang mga coiled sheet ay magagamit sa mga kapal mula 0.2 mm hanggang 1.5 mm, na may maximum na lapad na 1250 mm at mga butas na diameter mula 0.5 mm hanggang 10 mm. Para sa mga aplikasyon sa arkitektura, ang mga karaniwang kapal ay mula 0.5 mm hanggang 2.0 mm, na may diameter ng butas sa pagitan ng 3 mm at 20 mm. Ang mga ratio ng bukas na lugar mula 15% hanggang 60% ay karaniwan, at ang tolerance ng diameter ng butas ay kinokontrol sa loob ng ±0.1 mm.
Maaaring i-anodize ang mga aluminyo na haluang metal upang lumikha ng isang matigas, siksik na layer ng oxide na nagpapabuti sa resistensya ng kaagnasan at katigasan ng ibabaw. Nag-aalok ang powder coating ng environment friendly na finish na may magandang panahon at paglaban sa kemikal. Ang electrophoretic coating ay nagbibigay ng pantay na saklaw na may malakas na pagdirikit.
Ang mga bakal na sheet ay karaniwang protektado ng hot-dip galvanizing na sinusundan ng electrostatic powder coating, na may tipikal na kapal ng coating na hindi bababa sa 60 μm.
Ang mga butas-butas na sheet ay nakakatulong sa pagsipsip ng tunog kapag naka-install na may air gap o isang buhaghag na materyal sa likod. Ang mga sound wave na pumapasok sa mga butas ay nawawalan ng enerhiya sa pamamagitan ng friction at malapot na epekto sa pagbubukas ng mga ibabaw.
Ang mga sound absorption coefficient ay sinusukat sa mga tinukoy na octave-band frequency ayon sa ASTM C423 para sa isang kinatawan na pagpupulong na binubuo ng isang hexagonal-hole aluminum panel na may porous na backing layer at isang air cavity. Ang resultang Noise Reduction Coefficient (NRC) ay 0.8 o mas mataas para sa nasubok na configuration. Ang aktwal na NRC para sa isang partikular na pag-install ay nakasalalay sa kapal ng panel, laki ng butas, rate ng pagbubutas, materyal sa pag-backing, lalim ng air cavity, at paraan ng pag-mount. Available ang mga ulat sa pagsubok kapag hiniling.
Ang mekanikal na pagganap ay depende sa base na materyal, kapal, at pattern ng pagbubutas. Ang structural load capacity ay dapat kalkulahin ayon sa naaangkop na disenyo na pamantayan batay sa kapal ng panel, perforation geometry, spacing ng suporta, span, at paraan ng fastening. Para sa sanggunian, isang 3 mm makapal na steel panel na may mga square perforations (10 mm aperture) at isang tinukoy na span ng suporta ay na-verify na makatiis ng pantay na distributed load na 5 kN/m² sa pamamagitan ng pagkalkula ng engineering. Ang mga detalyadong tala sa pagkalkula ay maaaring ibigay kapag hiniling.
Ang mga panel na may circular perforations (20 mm aperture, 50% open area) ay nagpapakita ng airflow resistance na 50 Pa o mas mababa kapag sinubukan ayon sa ISO 5801.
Ang paglaban sa kaagnasan ay napatunayan sa pamamagitan ng salt spray testing: ang isang 304 na sample na hindi kinakalawang na asero ay nagpakita ng walang kalawang pagkatapos ng 1000 oras bawat ASTM B117; galvanized steel na may hot-dip galvanizing at powder coating ay hindi nagpakita ng pagbabalat o kalawang pagkatapos ng 500 oras sa ilalim ng parehong pamantayan. Available ang mga ulat sa pagsubok.
Ang mga anodized o powder-coated na aluminum panel ay nagpapakita ng pinabuting resistensya sa corrosion, wear, at UV exposure. Ang pagganap ng bawat pang-ibabaw na paggamot ay maaaring kumpirmahin ng mga nauugnay na ulat sa pagsubok na ibinigay kasama ng order.
Ang mga butas-butas na panel ay ginagamit sa mga hadlang sa ingay sa transportasyon, kadalasang pinagsama sa materyal na sumisipsip ng tunog sa likod ng butas-butas na mukha. Sa mga pampublikong gusali tulad ng mga terminal ng paliparan, istasyon ng tren, istadyum, at mga sentro ng eksibisyon, ang mga panel ay nagbibigay ng acoustic control habang nagbibigay-daan sa kakayahang umangkop sa visual na disenyo.
Gumagamit ang mga facade ng arkitektura ng mga pattern ng pagbubutas upang lumikha ng mga semi-transparent na epekto at mga pagkakaiba-iba ng liwanag at anino. Kasama sa mga dokumentadong halimbawa ang metal na harapan ng Skylight Apartments sa France at ang library ng Central Academy of Fine Arts. Para sa mga sanggunian at dokumentasyong partikular sa proyekto, mangyaring makipag-ugnayan sa aming team.
Ang mga sumusunod na parameter ay batay sa karaniwang produksyon at nauugnay na mga pamantayan sa pagsubok. Kung saan naaangkop, available ang dokumentasyon ng ebidensya kapag hiniling.
| Tagapagpahiwatig ng Pagganap | Parameter/Pagtutukoy | Mga Tala / Batayan ng Katibayan |
|---|---|---|
| Batayang Materyal | 304 Hindi kinakalawang na Steel / Q235 Galvanized Steel / Aluminum Alloy / Color-Coated Steel | Magagamit ang mga sertipiko ng materyal |
| Karaniwang Kapal | 0.5–2.0 mm (arkitektural); 0.1–15 mm (buong saklaw) | |
| Saklaw ng Aperture | 0.5–200 mm (nako-customize) | 3–20 mm karaniwan sa arkitektura |
| Open Area Ratio | 15%–60% (nako-customize) | |
| Pattern ng butas | Bilog, parisukat, slotted, hexagonal, cross, fish-scale, plum blossom, atbp. | Higit sa 20 uri ang magagamit |
| Noise Reduction Coefficient (NRC) | ≥0.8 (nasubok na pagpupulong: hexagonal-hole aluminum + backing + air cavity) | ASTM C423; magagamit ang ulat ng pagsubok |
| Uniformly Distributed Load | 5 kN/m² (3 mm bakal, 10 mm square hole, tinukoy na span) | Pagkalkula ng engineering; mga detalye sa kahilingan |
| Paglaban sa Kaagnasan | 304 stainless: walang kalawang pagkatapos ng 1000 h salt spray; yero + pulbos: 500 h | ASTM B117; magagamit ang mga ulat ng pagsubok |
| Pagganap ng Sunog | Ang bakal na substrate ay hindi nasusunog | Kumpletuhin ang pag-uuri ng pagpupulong sa bawat naaangkop na pagsubok |
| Max. Laki ng Flat Panel | 1450 × 3500 mm | Napapailalim sa materyal at pattern |
| Aperture Tolerance | ±0.1 mm | Katumpakan ng pagsuntok ng CNC |
1. Na-verify na Pagganap ng Acoustic.Ang NRC sa itaas ng 0.8 ay nakumpirma para sa isang partikular na nasubok na pagpupulong. Kapag pinagsama sa naaangkop na backing at air cavity, nakakatulong ang mga panel na bawasan ang mga antas ng ingay sa mga hadlang sa trapiko at architectural acoustic system.
2. Kakayahang umangkop sa materyal.Kasama sa mga opsyon ang 304 stainless steel para sa corrosion resistance, aluminum alloy para sa magaan na pampalamuti application, at galvanized steel para sa matipid na pangkalahatang paggamit.
3. Pagkakaiba-iba ng Pattern ng Pagbubutas.Higit sa 20 pattern ang available, na may nako-customize na diameter ng butas at open area ratio para makamit ang ninanais na visual transparency, acoustic performance, at ventilation.
4. Weather-Resistant Finishing.Ang mga panel ng aluminyo ay maaaring anodized o pinahiran ng pulbos; ang mga steel panel ay gumagamit ng hot-dip galvanizing at powder coating. Maaaring magbigay ng mga ulat sa pagsubok para sa paglaban sa spray ng asin.
5. Malawak na Saklaw ng Application.Angkop para sa pandekorasyon na acoustic treatment sa mga pampublikong gusali, mga hadlang sa ingay ng trapiko, mga bantay ng kagamitang pang-industriya, at mga bahagi ng pagsasala.
Para sa mga acoustic application:Piliin ang pattern ng perforation at open area batay sa target na frequency range. Ang isang buhaghag na materyal na pansuporta at isang air gap ay makabuluhang nagpapabuti sa pagsipsip. Gamitin ang data ng pagsubok ng ASTM C423 para sa gabay, ngunit i-verify ang pagganap para sa iyong partikular na pagpupulong.
Para sa mga panlabas na facade:Pumili ng 304 stainless steel o powder-coated na aluminyo para sa pangmatagalang corrosion resistance. Kumpirmahin na ang kapal at profile ng panel ay nakakatugon sa mga kinakailangan sa pagkarga ng hangin ng lokasyon ng proyekto.
Para sa pang-industriyang pagsasala:Tukuyin ang kinakailangang diameter ng butas, espasyo, at bukas na lugar nang tumpak. Ang kontrol sa pagpapaubaya ng dimensional ay kritikal para sa pare-parehong pagganap ng pag-filter.
Sa panahon ng pag-install:Maingat na hawakan ang mga panel upang maiwasan ang pagyuko o pagkasira ng mga butas-butas na gilid. Gumamit ng naaangkop na mga fastener at pag-frame ng suporta. Para sa mga acoustic assemblies, tiyaking naka-install ang backing material nang walang gaps o compression na maaaring makabawas sa performance.
Tumatanggap kami ng mga drawing na ibinigay ng customer sa mga karaniwang CAD na format (DXF, DWG) para sa mga custom na layout ng perforation. Sinusuri ng aming team ng engineering ang geometry ng butas, distansya ng gilid, bukas na lugar, at mga kinakailangan sa pagbuo bago ang produksyon. Ang unang inspeksyon ng artikulo at mga sertipiko ng materyal ay magagamit kapag hiniling.
1.Mga sound barrier system para sa pagkontrol ng ingay ng trapiko sa mga highway, riles, at subway.
2.Panloob na palamuti na sumisipsip ng tunog para sa malalaking pampublikong gusali, kabilang ang mga terminal ng paliparan, high-speed railway station, stadium, at exhibition center.
3.Mga arkitektura na facade, kisame, at partisyon na lumilikha ng mga light-and-shadow effect at semi-transparent na visual na disenyo.
4.Mga proteksiyon na takip para sa mga kagamitang pang-industriya, mga panel ng pag-alis ng init, at mga grille ng speaker.
5.Pang-industriya na pagsasala at pag-screen para sa makinarya ng kemikal, kagamitan sa parmasyutiko, at makinarya sa pagpoproseso ng pagkain.
Ang pagpili ay depende sa target na hanay ng dalas at ang backing material. Para sa pangkalahatang pagsipsip ng saklaw ng pagsasalita, karaniwan ang isang bukas na lugar na 20–30% na may diameter ng butas na 3–6 mm. Ang mas makapal na buhaghag na backing at mas malalim na air cavity ay nagpapabuti ng low-frequency absorption. Inirerekomenda namin ang pagsubok sa isang kinatawan na pagpupulong o pagkonsulta sa isang espesyalista sa acoustics para sa mga kritikal na espasyo.
Ang mga butas-butas na sheet ay sinuntok mula sa solidong metal, na nag-iiwan ng malinis, pare-parehong pattern ng butas na may mataas na antas ng katumpakan. Ang pinalawak na metal ay hiwa at nakaunat, na lumilikha ng isang mesh na may mga butas na hugis brilyante at may texture na ibabaw. Ang mga butas-butas na sheet ay karaniwang nag-aalok ng mas mahusay na flatness at isang mas malawak na hanay ng mga pandekorasyon na pattern, habang ang pinalawak na metal ay kadalasang mas magaan at mas mura para sa ilang mga pang-industriya na aplikasyon.
Oo, ngunit ang lawak ay depende sa materyal, kapal, at pattern ng pagbubutas. Binabawasan ng mataas na bukas na mga pattern ang pagkaporma. Kung kinakailangan ang pagbuo, ang layout ng pagsuntok ay dapat na idinisenyo upang maiwasan ang labis na diin sa mga gilid ng butas. Talakayin ang pagbuo ng mga kinakailangan sa aming koponan ng engineering sa panahon ng yugto ng disenyo.
Para sa mga kapaligiran sa baybayin, karaniwang inirerekomenda ang 304 stainless steel o aluminum alloy na may angkop na anodized o powder-coated finish. Ang hindi kinakalawang na asero ay nag-aalok ng pinakamataas na paglaban sa kaagnasan, habang ang aluminyo ay mas magaan. Iwasan ang karaniwang galvanized steel maliban kung mayroon itong mga karagdagang protective coatings na angkop para sa mga partikular na kondisyon.
Hindi naman kailangan. Habang ang mas mataas na bukas na lugar ay nagbibigay-daan sa mas maraming tunog na maabot ang backing material, mayroong pinakamainam na hanay. Sa itaas ng isang tiyak na threshold, bumababa ang masa at higpit ng panel, na maaaring mabawasan ang pagganap sa mababang dalas. Tinutukoy ng interaksyon sa pagitan ng bukas na lugar, diameter ng butas, backing material, at lalim ng cavity ang kabuuang pagsipsip. Inirerekomenda ang pagsubok o simulation para sa mga tumpak na resulta.
Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang tagagawa ng butas-butas na mga sheet ng metal, butas-butas na mga panel ng Al-Mg-Mn, perforated rock wool composite panel, at iba pang mga produktong metal na sobre. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
