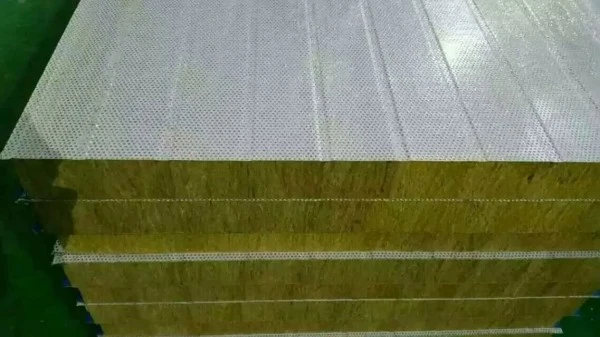

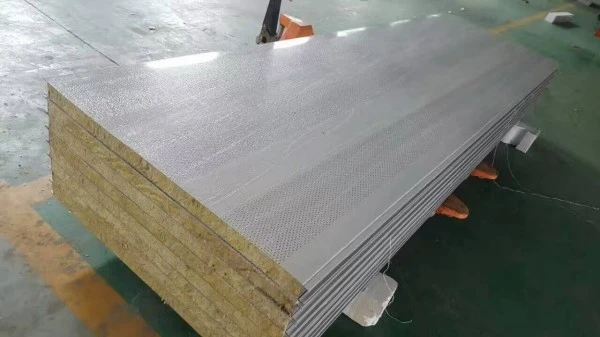

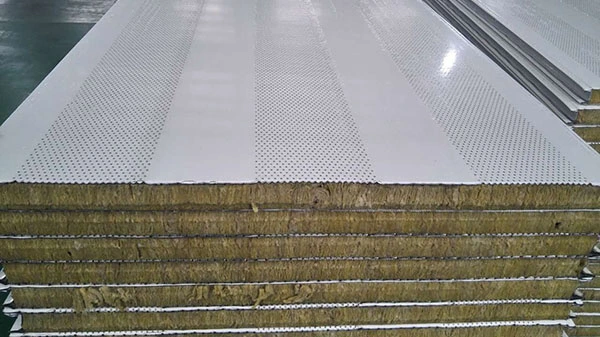

Ang perforated rock wool composite panel ay isang metal-faced sandwich panel na pinagsasama ang isang rock wool core sa isang perforated facing sheet.SENBO Building Materialsnagsusuplay ng produktong ito para sa mga aplikasyon kung saan ang acoustic absorption at kaligtasan ng sunog ay dapat tugunan nang magkasama, tulad ng mga pampublikong lugar, industriyal na planta, at mga silid ng kagamitan.

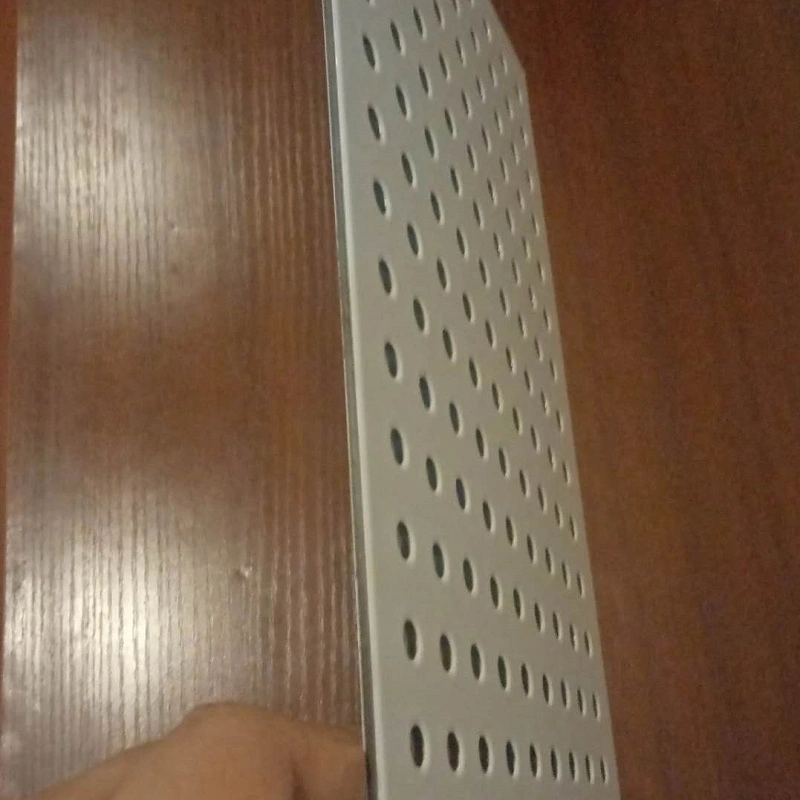

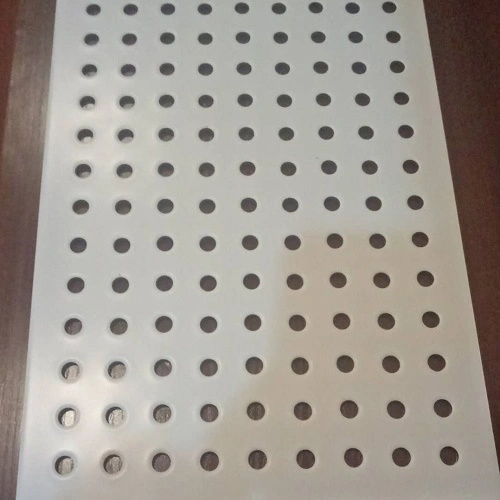

Ang panel ay binubuo ng isang rock wool core na pinagdugtong sa pagitan ng dalawang metal na nakaharap gamit ang isang high-strength polyurethane foaming agent. Ang panlabas na sheet ng mukha ay butas-butas na may tumpak na kagamitan upang lumikha ng mga partikular na laki ng siwang at mga bukas na lugar. Ang panloob na sheet sa likod ay solid at nagbibigay ng suporta sa istruktura. Ang mga sound wave ay pumapasok sa pamamagitan ng mga perforations at nasisipsip ng mga hibla ng rock wool, na ginagawang init ang enerhiya ng tunog sa pamamagitan ng friction at viscous effect.
Ang rock wool core ay may density na 80–120 kg/m³, na may hibla na oryentasyon patayo sa ibabaw ng panel. Ang mga nakaharap na materyales ay karaniwang pinahiran ng kulay na bakal o galvanized na bakal, na may kapal na 0.4–0.8 mm at magagamit ang pag-customize. Ang mga pattern ng pagbubutas at mga diameter ng butas ay maaaring iakma upang matugunan ang mga partikular na kinakailangan sa disenyo ng acoustic.
Sumusunod ang produkto sa GB/T 23932 (mga metal-faced rock wool sandwich panel para sa paggamit ng gusali) at JC/T 869 (metal-faced rock wool at slag wool sandwich panel). Tinutukoy ng mga pamantayang ito ang mga pangunahing kinakailangan para sa kalidad ng materyal at pagbuo ng panel.
Ang mekanismo ng pagsipsip ng tunog ay umaasa sa butas-butas na nakaharap at sa porous na rock wool core. Kapag ang perforation rate ay lumampas sa 20%, ang mga karagdagang pagtaas ay may limitadong epekto sa pagsipsip, at ang pagganap ay higit na nakasalalay sa rock wool mismo.
Ang mga sukat gamit ang impedance tube method (ISO 10534-2) at ang reverberation room method (ISO 354) ay nagpapakita na ang Noise Reduction Coefficient (NRC) ng perforated metal at rock wool structure ay maaaring lumampas sa 0.8. Ang mga pagsasaayos ng mataas na pagganap ay umabot sa 0.90–0.95 sa ilalim ng mga kondisyon ng laboratoryo. Ang aktwal na pagganap ay nakasalalay sa partikular na pagsasaayos ng panel, paraan ng pag-mount, at pagkakaroon ng anumang air cavity sa likod ng panel.
Ang rock wool core ay isang inorganic fibrous material na may Class A (non-combustible) rating. Pinapanatili nito ang integridad ng istruktura sa mga temperaturang higit sa 1000°C. Ang panel ay angkop para sa mga pampublikong gusali na may mahigpit na mga kinakailangan sa kaligtasan ng sunog. Ang rock wool core ay mayroon ding thermal conductivity na 0.035–0.043 W/(m·K), na nagbibigay ng thermal insulation bilang karagdagan sa sound absorption.
Ang hydrophobicity ng rock wool core ay hindi bababa sa 98%, at ang moisture content ay 0.5% o mas mababa. Ang mga katangiang ito ay tumutulong sa panel na labanan ang kahalumigmigan, amag, mabulok, at pinsala ng insekto sa buhay ng serbisyo nito.
Ang mga sumusunod na parameter ay batay sa karaniwang produksyon at nauugnay na mga pamantayan sa pagsubok. Available ang mga ulat sa pagsubok kapag hiniling.
| Tagapagpahiwatig ng Pagganap | Parameter/Pagtutukoy | Mga Tala / Pamantayang Batayan |
|---|---|---|
| Nakaharap sa Materyal | Bakal na pinahiran ng kulay / Galvanized steel / Al-Zn coated steel | Kapal 0.4–0.8 mm, nako-customize |
| Pangunahing Materyal | Rock wool (homogeneous inorganic type) | Densidad 80–120 kg/m³ |
| Pangunahing Kapal | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 mm | Nako-customize |
| Rate ng Pagbubutas ng Panel | ≥20% (inirerekomenda) | Sa itaas ng 20%, ang epekto sa pagsipsip ay nagiging maliit |
| Karaniwang Diameter ng Butas | Nako-customize | Dinisenyo ang pattern at diameter sa bawat proyekto |
| Epektibong Lapad | 450–1000 mm (nag-iiba ayon sa uri ng panel) | hal., Modelo 950, Modelo 1150 |
| Rating ng Sunog | Class A (hindi nasusunog) | Nakakatugon sa mga kaugnay na pamantayan |
| Thermal Conductivity | 0.035–0.043 W/(m·K) | Rock wool core |
| Noise Reduction Coefficient (NRC) | ≥0.8 (karaniwan); hanggang 0.90–0.95 para sa mga na-optimize na configuration | Sinusukat ayon sa ISO 354 / ISO 10534-2 |
| Limitasyon sa Paglaban sa Sunog | ≥1000°C | Pangunahing materyal na ari-arian |
| Hydrophobicity | ≥98% | |
| Mga Pamantayan sa Ehekutibo | GB/T 23932, JC/T 869 | Metal-faced rock wool sandwich panel |
1. Na-verify na Acoustic Absorption.Ang NRC ay lumampas sa 0.8 sa mga karaniwang pagsasaayos at maaaring umabot ng hanggang 0.95 sa mga na-optimize na asembliya. Ginagawa nitong angkop ang panel para sa pagbabawas ng echo at ingay sa mga pang-industriya at pampublikong espasyo.
2. Class A Fire Safety.Ang rock wool core ay hindi nasusunog at nagpapanatili ng katatagan sa itaas ng 1000°C, na nag-aambag sa kaligtasan ng sunog sa mga pampublikong gusali.
3. Pinagsamang Thermal Insulation.Ang thermal conductivity na 0.035–0.043 W/(m·K) ay nangangahulugan na ang panel ay gumaganap ng parehong acoustic at thermal function, na binabawasan ang pangangailangan para sa magkahiwalay na insulation layer.
4. Moisture at Mold Resistance.Sa hydrophobicity na hindi bababa sa 98%, ang panel ay lumalaban sa kahalumigmigan, amag, mabulok, at pinsala ng insekto, na sumusuporta sa pangmatagalang paggamit sa iba't ibang klima.
5. Factory Lamination para sa Pare-parehong Kalidad.Ang core at facings ay pinagdugtong gamit ang automated na kagamitan, na tinitiyak ang pare-parehong lakas ng bono at higpit ng panel kumpara sa on-site na lamination.
Para sa acoustic na disenyo:Tukuyin ang pattern ng pagbubutas, diameter ng butas, at bukas na lugar batay sa hanay ng dalas ng target. Maaaring mapabuti ng air cavity sa likod ng panel ang low-frequency absorption; kumunsulta sa isang acoustics specialist para sa pinakamainam na resulta.
Para sa fire-rated assemblies:Kumpirmahin na ang pagsasaayos ng panel ay nakakatugon sa kinakailangang paglaban sa sunog at na ang lahat ng sumusuportang bahagi ay tugma sa plano sa kaligtasan ng sunog.
Para sa mga lugar na may mataas na kahalumigmigan:Siguraduhin na ang mga gilid ng panel at mga kasukasuan ay maayos na selyado sa panahon ng pag-install upang maiwasan ang pagpasok ng moisture. Ang hydrophobic core ay nagbibigay ng paglaban, ngunit ang tamang pagdedetalye ay kinakailangan pa rin.
Sa panahon ng pag-install:Hawakan ang mga panel nang may pag-iingat upang maiwasan ang pinsala sa butas na nakaharap. Sundin ang mga rekomendasyon ng tagagawa para sa pangkabit at pinagsamang paggamot. Protektahan ang ibabaw mula sa mga gasgas at epekto.
1.Mga pampublikong gusali na may dalawang kinakailangan sa acoustic at kaligtasan sa sunog, gaya ng mga lugar ng palakasan, mga sinehan, at mga bulwagan ng konsiyerto.
2.Mga plantang pang-industriya at mga silid ng kagamitan kung saan kailangan ang pagbabawas ng ingay.
3.Mga puwang na sensitibo sa tunog tulad ng mga aklatan, conference room, at recording studio.
4.Mga sistema ng kisame at dingding na sumisipsip ng tunog para sa mga hub ng transportasyon, kabilang ang mga terminal ng paliparan at mga istasyon ng high-speed na tren.
Kapag ang rate ng pagbutas ay mas mababa sa 20%, ang pagtaas nito ay nagpapabuti sa pagsipsip ng tunog sa pamamagitan ng pagpapahintulot sa mas maraming sound wave na maabot ang rock wool core. Sa itaas ng 20%, ang epekto ay nagiging menor de edad, at ang pagsipsip ay pangunahing nakasalalay sa density at kapal ng lana ng bato, pati na rin ang pagsasaayos ng pag-mount.
Ang mga panel ay pangunahing idinisenyo para sa panloob na paggamit. Para sa mga panlabas na aplikasyon, ang nakaharap na materyal at patong ay dapat piliin para sa panlabas na weathering, at ang mga gilid ng panel at mga kasukasuan ay nangangailangan ng karagdagang proteksyon laban sa kahalumigmigan. Kumonsulta sa tagagawa para sa mga detalyeng partikular sa labas.
Ang pamamaraan ng impedance tube (ISO 10534-2) ay sumusukat sa pagsipsip ng tunog sa ilalim ng normal na saklaw at angkop para sa paghahambing ng mga materyales. Ang pamamaraan ng reverberation room (ISO 354) ay sumusukat sa pagsipsip sa ilalim ng diffuse field na mga kondisyon, na mas mahusay na kumakatawan sa pagganap ng tunay na silid. Ang parehong mga pamamaraan ay ginagamit upang suriin ang mga katangian ng tunog ng panel.
Gumamit ng malambot na brush o vacuum na may kalakip na brush upang alisin ang alikabok mula sa mga butas. Iwasang gumamit ng tubig o mga likidong panlinis sa butas-butas na ibabaw maliban kung ang panel ay partikular na na-rate para sa basang paglilinis. Ang hindi butas-butas na nakaharap ay maaaring punasan ng banayad na detergent.
Mangyaring ibigay ang kapal ng panel, materyal na nakaharap, rate at pattern ng pagbubutas, density ng core, kinakailangang NRC, at kung gagamitin ang mga panel sa mga dingding o kisame. Isama rin ang lokasyon ng proyekto at anumang mga kinakailangan sa pag-rate ng sunog o moisture resistance.
Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang tagagawa ng mga perforated rock wool composite panel, modular cleanroom wall panel, cleanroom panel, at iba pang metal envelope na produkto. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
