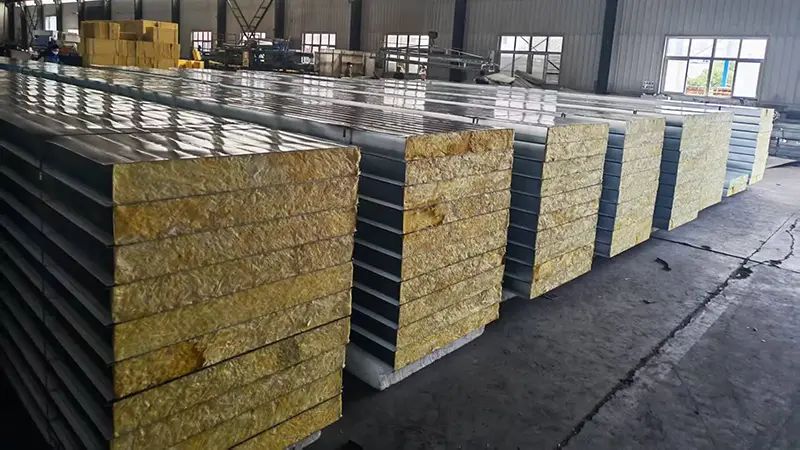

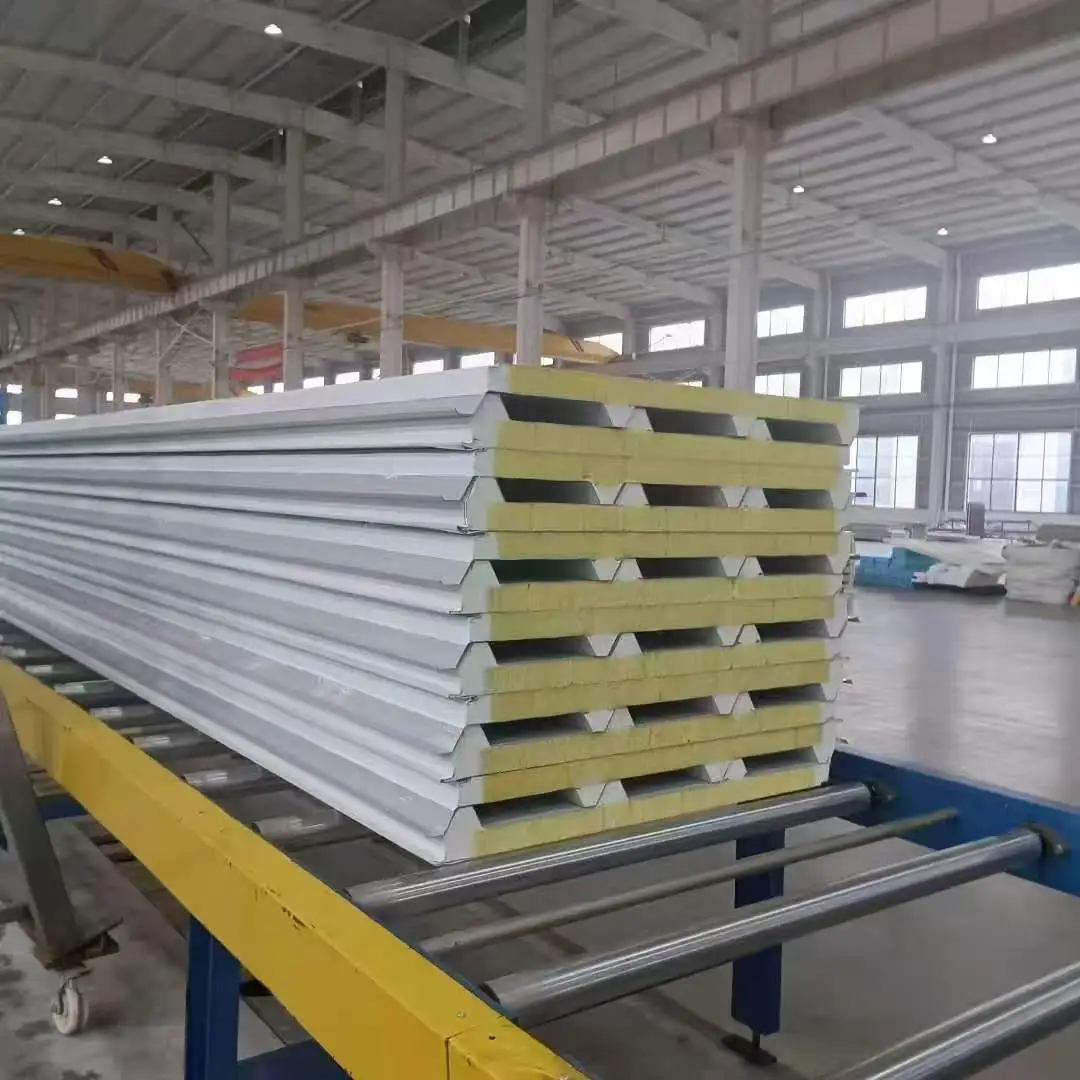

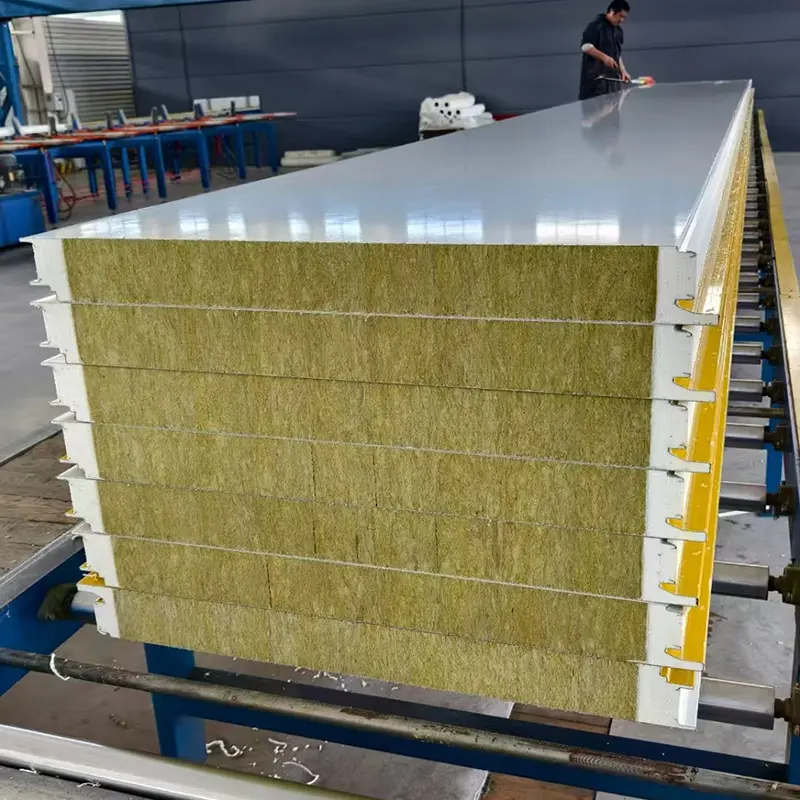

Ang Roof Rock Wool Sandwich Panels, na tinatawag ding metal-faced composite panel, ay binubuo ng dalawang manipis na metal na nakaharap sa mga sheet na pinagsama sa isang magaan na core na materyal. Ang mga nakaharap na sheet ay karaniwang 0.4 mm hanggang 0.8 mm ang kapal at maaaring galvanized steel, color-coated steel, Al-Zn coated steel, o aluminum alloy. Ang pangunahing materyal ay pinili batay sa kaligtasan ng sunog, thermal insulation, at mga kinakailangan sa badyet. Ang mga karaniwang pangunahing opsyon ay rock wool, rigid polyurethane (PU), at polystyrene (EPS). Ang mga facing at core ay pinagbuklod ng pandikit, na bumubuo ng isang stressed-skin structure. Ang mga metal na facings ay nagdadala ng tensile at compressive forces, habang ang core ay naglilipat ng shear stress at pinapanatili ang mga facing na nakahiwalay, na nagreresulta sa mataas na flexural rigidity na nauugnay sa panel weight.
Ang Roof Rock Wool Sandwich Panel ay karaniwang 50 mm hanggang 200 mm ang kapal na may epektibong lapad na 900 mm hanggang 1000 mm. Ang mga panel ng PU sandwich ay mula 30 mm hanggang 100 mm ang kapal na may epektibong lapad na 1000 mm. Available ang mga EPS sandwich panel mula 50 mm hanggang 250 mm ang kapal na may epektibong lapad na 1150 mm o 1200 mm. Ang haba ng panel ay karaniwang hanggang 12,000 mm, at ang mga custom na haba ay maaaring gawin ayon sa mga kinakailangan ng proyekto.
| Tagapagpahiwatig ng Pagganap | Polyurethane (PU) Core | Rock Wool Core | Polystyrene (EPS) Core | Pamantayang Sanggunian |
|---|---|---|---|---|
| Core Density | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868 / 869 / 689 |
| Thermal Conductivity | ≤0.027 W/(m·K) | ≤0.045 W/(m·K) | ≤0.041 W/(m·K) | Sinusukat sa ambient temperature |
| Lakas ng Bond | ≥0.09 MPa | >0.06 MPa | >0.1 MPa | Sa pagitan ng nakaharap at core |
| Pagganap ng pagkasunog | Klase B1 | Class A (Hindi nasusunog) | Klase B2 | GB 8624 |
| Rating ng Paglaban sa Sunog | Hindi tinukoy | ≥60 min para sa kapal na ≥80 mm | Hindi tinukoy | Na-verify ng mga pagsubok sa sunog |
| Flexural Load Capacity | ≥0.5 kN/m sa L₀/200 | ≥0.5 kN/m sa L₀/250 | ≥0.5 kN/m sa L₀/250 | Limitasyon ng pagpapalihis |
| Karaniwang Kapal | 30–100 mm | 50–200 mm | 50–250 mm | Nako-customize |
| Epektibong Lapad | 1000 mm | 900–1000 mm | 1150–1200 mm | Mga karaniwang lapad |
Ang panel ay kumikilos tulad ng isang I-beam. Ang mga metal na nakaharap ay kumikilos bilang mga flanges, na nagdadala ng mga tensile at compressive stress. Ang core ay gumaganap bilang web, na naglilipat ng mga puwersa ng paggugupit. Ang pagtaas ng kapal ng core ay nagpapataas ng flexural rigidity nang hindi nagdaragdag ng makabuluhang timbang dahil mababa ang core density. Ang lahat ng tatlong uri ng core ay kinakailangan upang matugunan ang isang minimum na kapasidad ng flexural load na 0.5 kN/m sa ilalim ng tinukoy na limitasyon ng pagpapalihis. Sinusubukan ang mga rock wool at EPS panel sa L₀/250, habang ang mga PU panel ay sinusubok sa L₀/200.
Ang mga kinakailangan sa lakas ng bono ay nag-iiba ayon sa uri ng core. Ang mga EPS panel ay nangangailangan ng lakas ng bono na higit sa 0.1 MPa, mga PU panel na hindi bababa sa 0.09 MPa, at mga rock wool na panel sa itaas ng 0.06 MPa. Sa panahon ng pagsusuri sa balat, ang pangunahing materyal na natitira sa nakaharap ay dapat na pantay na ibinahagi at sumasakop sa hindi bababa sa 85% ng nakagapos na lugar. Nakakatulong ang kinakailangang ito na kumpirmahin na ang mga facing at core ay patuloy na gumagana bilang isang unit.
Ang pag-uugali ng apoy ay pangunahing tinutukoy ng core. Ang mga rock wool core ay hindi nasusunog at nagbibigay ng rating ng paglaban sa sunog na hindi bababa sa 60 minuto kapag ang kapal ay 80 mm o higit pa. Maaaring maabot ng mga PU core ang Class B1 na flame-retardant rating. Ang mga EPS core ay may rating na Class B2 at limitado sa mga lugar na may mababang mga kinakailangan sa kaligtasan ng sunog. Dapat gabayan ng mga code ng sunog ng proyekto ang pangunahing pagpili.
Ang mga PU core ay nag-aalok ng pinakamababang thermal conductivity sa 0.027 W/(m·K) o mas mababa, na sinusundan ng EPS sa 0.041 W/(m·K) at rock wool sa 0.045 W/(m·K). Dapat balansehin ng pagpili ang mga target sa pagkakabukod, rating ng sunog, at badyet. Para sa isang ibinigay na kinakailangan sa pagkakabukod, ang mga panel ng PU ay maaaring mas manipis kaysa sa mga panel ng EPS o rock wool.
Ang mga rock wool core panel ay angkop para sa mga gusaling nangangailangan ng hindi nasusunog na mga materyales sa sobre, tulad ng mga pang-industriyang planta na may mataas na panganib sa sunog, mga pampublikong gusali, mga silid na panlinis, at mga lugar kung saan ipinag-uutos ng mga fire code ang mga materyales sa Class A. Nagbibigay din sila ng mahusay na pagsipsip ng tunog, na kapaki-pakinabang sa maingay na kapaligiran.
Ang mga PU core panel ay angkop para sa mga proyekto kung saan kailangan ang maximum na thermal insulation sa loob ng limitadong kapal, tulad ng cold storage, mga bodega na kinokontrol ng temperatura, at mga gusaling matipid sa enerhiya. Ang kanilang B1 na rating ng sunog ay ginagawa silang katanggap-tanggap sa maraming aplikasyon, ngunit ang mga lokal na regulasyon sa sunog ay dapat kumpirmahin.
Ang mga pangunahing panel ng EPS ay isang matipid na opsyon para sa mga gusaling may mababang mga kinakailangan sa kaligtasan ng sunog, tulad ng mga pansamantalang istruktura, mga gusaling pang-agrikultura, at ilang mga bodega. Nagbibigay ang mga ito ng magandang insulation sa mas mababang halaga, ngunit ang kanilang B2 rating ay naghihigpit sa paggamit sa mga lugar na inookupahan o mataas ang panganib.
Ang rock wool ay ang tanging hindi nasusunog na opsyon sa tatlo at nagbibigay ng pinakamataas na paglaban sa sunog. Maaaring makamit ng PU ang B1, habang ang EPS ay B2. Para sa mga gusaling may mahigpit na mga code ng sunog, karaniwang kinakailangan ang rock wool.
Oo, maaaring gamitin ang mga sandwich panel para sa parehong mga dingding at bubong, ngunit ang mga panel ng bubong ay maaaring mangailangan ng mga karagdagang feature gaya ng mas matibay na profile, mas magandang disenyo ng drainage, at mas mataas na wind uplift resistance. Kumpirmahin sa tagagawa na ang napiling panel ay nakakatugon sa mga kinakailangan sa pagkarga sa bubong.
Nag-aalok ang PU ng mas mahusay na thermal insulation bawat kapal ng yunit at mas mataas na lakas ng bono, ngunit mas mahal. Ang EPS ay mas magaan at mas mura. Kung ang mga target ng pagkakabukod ay maaaring matugunan ng isang mas makapal na panel ng EPS, maaaring ito ang mas matipid na pagpipilian. Ang mga thermal kalkulasyon ay dapat gabayan ang desisyon.
Kasama sa mga nauugnay na pamantayan ang JC/T 868 para sa metal-faced polyurethane sandwich panel, JC/T 869 para sa metal-faced rock wool sandwich panel, at JC/T 689 para sa metal-faced polystyrene sandwich panel. Ang mga detalye ng proyekto at pamantayan sa pagtanggap ay dapat sumangguni sa mga dokumentong ito.
