Ang mga accessory ng aluminyo ng malinis na silid, na kilala rin bilang mga profile ng aluminyo ng malinis na silid, ay mga espesyal na bahagi na idinisenyo para sa mga kontroladong sistema ng enclosure sa kapaligiran.SENBO Building Materialsnagbibigay ng mga profile na ito bilang bahagi ng panel ng cleanroom at hanay ng accessory nito, na may pagtuon sa katumpakan ng dimensional, kalinisan sa ibabaw, at modular na pagkakatugma.
Ang mga profile ay ginawa mula sa 6063-T5 aluminum-magnesium-silicon alloy gamit ang high-temperature extrusion. Kasama sa mga surface finish ang anodizing, electrophoretic coating, at powder coating, bawat isa ay pinili para sa corrosion resistance at makinis, hindi nakakabuo ng alikabok. Ang karaniwang haba ng profile ay 6 na metro bawat piraso, na may available na custom na pagputol at hindi karaniwang mga detalye.

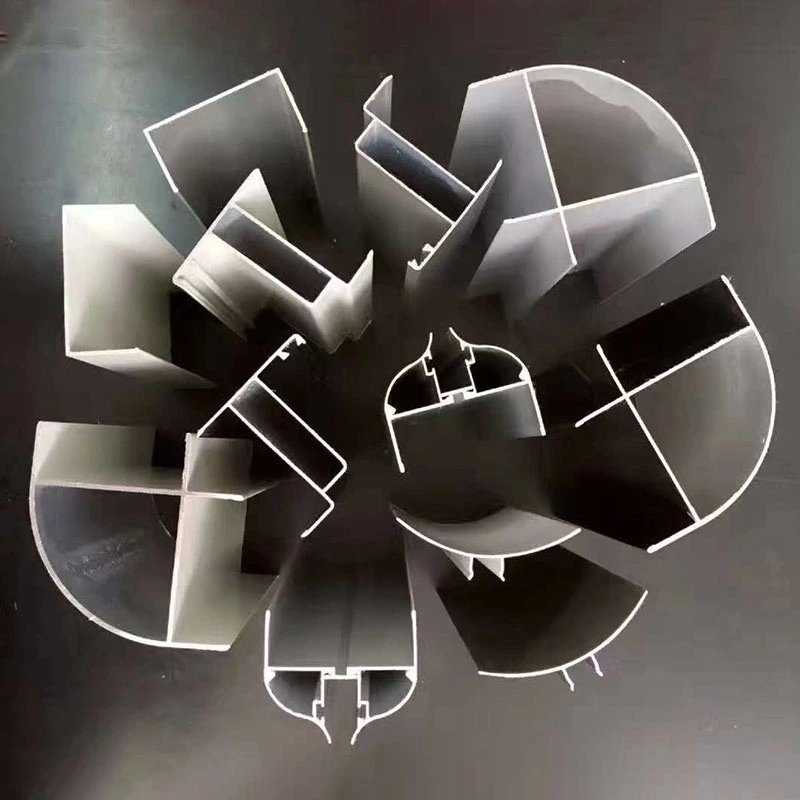

Sa pagganap, ang serye ng produkto ay sumasaklaw sa apat na pangunahing kategorya: mga profile ng koneksyon ng frame (mga I-profile, H-profile, T-profile), mga profile ng sealing at pagtatapos (mga U-channel, mga profile ng anggulo, panloob at panlabas na radiused na profile), mga profile ng pinto at bintana (mga frame ng pinto, mga seksyon ng dahon ng pinto, mga frame ng bintana), at mga profile ng suspensyon sa kisame, TFFUsuspensionels beam suspension beam).
Ang batayang materyal ay 6063-T5 na aluminyo na haluang metal, na nag-aalok ng magandang balanse ng lakas, tibay, at paglaban sa kaagnasan. Ang lakas ng makunat ay mula 150 hanggang 350 MPa. Ang anodizing ay gumagawa ng isang matigas, lumalaban sa pagsusuot na ibabaw na madaling linisin at hindi naglalabas ng mga particle. Nagbibigay ang powder coating ng matibay na finish na available sa malawak na hanay ng mga kulay, habang ang electrophoretic coating ay nag-aalok ng pare-parehong saklaw kahit na sa mga kumplikadong profile.
Ang lahat ng pang-ibabaw na paggamot ay idinisenyo upang matugunan ang mga kinakailangan sa malinis na silid para sa mababang pagbuo ng butil at paglaban sa mga karaniwang disinfectant. Ang aluminyo na haluang metal mismo ay hindi nakakalason, walang amoy, at lumalaban sa moisture at paglaki ng amag, na ipinakita sa pamamagitan ng pangmatagalang paggamit sa mga electronics, pharmaceutical, at mga cleanroom sa industriya ng pagkain.
Binubuo mula sa mga pamantayan ng industriya at data ng produkto ng supplier, ang sumusunod na talahanayan ay naglilista ng mga detalye ng kinatawan para sa mga karaniwang kategorya ng profile.
| Kategorya | Mga Detalye / Modelo ng Kinatawan | Paglalarawan |
|---|---|---|
| Batayang Marka ng Materyal | 6063-T5 Aluminum Alloy | Al-Mg-Si haluang metal; mataas na lakas, mahusay na kayamutan, lumalaban sa kaagnasan |
| Aluminum Channel | 50 / 75 / 100 Series Channel | Taas: 36.5 / 25 / 45 / 40 mm; kapal: 0.8–1.5 mm |
| Anggulo ng aluminyo | 25×25 / 35×35 / 40×40 / 50×50 mm | Panloob at panlabas na mga anggulo; iba't ibang mga pagtutukoy na magagamit |
| Inner Radius Aluminum | R50 / R75 / R100 | Mga pagtutukoy ng radius; ipinares sa PVC plastic base |
| I-Beam Aluminum | 50 / 75 / 100 Series I-Beam | Ginagamit para sa pagkonekta ng cleanroom panel framing (keels) |
| Window Frame Aluminum | 50 / 75 Series Window Frame | Para sa pag-secure ng mga glass window frame |
| FFU Keel | 50 / 75 / 100 Serye | T-shaped na aluminyo na haluang metal; ginagamit sa mga sistema ng suspensyon sa kisame |
| Paggamot sa Ibabaw | Anodizing / Powder Coating / Electrophoresis | Nako-customize na mga kulay; lumalaban sa kaagnasan, hindi nakakabuo ng alikabok |
| Ang haba | 6 metro bawat piraso | Sinusuportahan ang cut-to-length at hindi karaniwang pagpapasadya |
| Pamantayan ng Tagapagpaganap | GB/T 23932-2009 | Ang dimensional tolerance, kemikal na komposisyon, at mekanikal na katangian ay nakakatugon sa mga pambansang pamantayan |
Ang mga accessory ng cleanroom na aluminyo ay idinisenyo sa paligid ng isang modular na konsepto, na may mga pangkalahatang detalye tulad ng 40, 50, at 75 na serye. Ang mga lapad ng puwang ng koneksyon at mga puwang ng butas ay sumusunod sa mga dimensyon na pamantayan ng industriya, at ang mga tolerance sa lapad ng slot ay karaniwang kinokontrol sa loob ng ±0.2 mm. Tinitiyak nito ang mabilis at mahigpit na pagpupulong sa pagitan ng iba't ibang bahagi. Kasama sa pag-verify ng factory assembly ang mga pagsusuri para sa higpit ng mga koneksyon, dimensional na koordinasyon, at pagiging tugma ng mga istraktura ng sealing, upang ang mga profile ay hindi makagambala o hindi maayos pagkatapos ng pag-install.
Sa mga kapaligirang may mahigpit na kinakailangan sa kalinisan, gaya ng mga semiconductor cleanroom at pharmaceutical GMP workshops, ang wall-to-wall at wall-to-ceiling junction ay tinatapos gamit ang aluminum alloy coving na may 50 mm radius (R50). Ang curved profile ay nag-aalis ng 90-degree na mga anggulo, na binabawasan ang akumulasyon ng alikabok at pinapadali ang paglilinis at pagdidisimpekta. Pinaliit din ng maayos na paglipat ang turbulence ng airflow, na tumutulong na mapanatili ang unidirectional laminar airflow sa mga kritikal na zone. Ang mga bahagi ng sulok ay inilalagay sa mga panel ng dingding gamit ang mga blind rivet, na nagbibigay-daan sa mabilis na pag-install nang walang kontaminasyon ng particulate na nauugnay sa hinang.
Ang FFU (Fan Filter Unit) grid framework ay ang pangunahing suporta sa istruktura para sa cleanroom ceiling system. Gumagamit ito ng mataas na lakas na T-shaped na mga profile ng aluminyo na haluang metal na binuo na may mga standardized na konektor (two-way, three-way, four-way, atbp.). Pinapanatili ng 6063-T5 alloy ang system na magaan ngunit malakas, at ang cross-section ng profile ay may kasamang mga nakalaang channel para sa utility routing. Ang mga konektor ay galvanized para sa paglaban sa kaagnasan. Ang mga standard na grid module ay may panloob na pagbubukas na 1180×580 mm, na tumutugma sa mga kinakailangan sa pag-install ng FFU.
Ang suspension system ay may kasamang 30% safety margin para sa load-bearing capacity. Ang hanger spacing ay pinananatili sa loob ng 1200 mm, at ang frame leveling ay pinapanatili sa tolerance na mas mababa sa 1 mm bawat metro. Kung ikukumpara sa mga tradisyunal na welded frame, ang pre-assembled na diskarte na ito ay binabawasan ang oras ng pagtatayo ng higit sa 30% at pinapabuti ang kasunod na kahusayan sa pagpapanatili ng 50%.
Pagkatapos ng anodizing o powder coating, ang mga ibabaw ng mga profile na ito ay makinis, walang burr, at lumalaban sa dust adhesion. Ang pre-engineered grooves ay nagbibigay-daan sa pag-install ng mga non-metallic na bahagi tulad ng sealing strips, PVC caps, at plastic corner guards, na nagpapahusay sa dust-proofing at airtightness. Ang aluminum alloy mismo ay hindi nakakalason, walang amoy, corrosion-resistant, at moisture-proof, na may napatunayang pangmatagalang performance sa mga cleanroom environment sa maraming industriya.
1. Maaasahang Mga Katangian ng Materyal.Ang 6063-T5 aluminum alloy ay nagbibigay ng pare-parehong texture at tensile strength na 150–350 MPa. Ang buhay ng serbisyo ng disenyo ay hindi bababa sa 15 taon sa ilalim ng normal na mga kondisyon ng cleanroom.
2. Mga Tumpak na Pagpapahintulot para sa Mahigpit na Pagpupulong.Ang tolerance sa lapad ng slot ay pinananatili sa loob ng ±0.2 mm. Ang modular na disenyo at mga standardized na interface ay nagsisiguro ng mahigpit na akma sa mga pantulong na materyales tulad ng mga panel ng cleanroom at mga sealing strip.
3. Makinis, Hindi Gumagawa ng Alikabok na Ibabaw.Ang mga pang-ibabaw na paggamot kabilang ang anodizing, electrophoresis, at powder coating ay gumagawa ng makinis, hindi-porous na pagtatapos na lumalaban sa kaagnasan at madaling linisin. Natutugunan nito ang mga kinakailangan sa malinis na silid para sa mababang paglabas ng butil.
4. Komprehensibong Saklaw ng Produkto.Kasama sa serye ang mga channel profile, angle profile, radiused corner profile, door at window frame, at FFU grid system. Ang mga custom na sukat at espesyal na hugis ay maaaring gawin kapag hiniling.
5. Modular Assembly at Reusability.Ang mga profile ay binuo gamit ang mga bolted na koneksyon at rivet, na inaalis ang pangangailangan para sa hinang. Nagbibigay-daan ito sa mabilis na pag-install, pag-disassembly, at muling paggamit kapag kailangan ang mga pagbabago sa layout.
Para sa mga koneksyon sa wall panel:Ang mga profile ng I-beam at H-beam ay ginagamit bilang mga intermediate connector sa pagitan ng mga panel. I-verify na ang lapad ng profile slot ay tumutugma sa kapal ng gilid ng panel bago i-install. Higpitan ang mga fastener nang pantay-pantay upang maiwasan ang mga puwang.
Para sa pagtatapos ng sulok:Gumamit ng R50 o mas malaking radius profile sa wall-to-wall at wall-to-ceiling junctions para alisin ang mga dust traps. Inirerekomenda ang mga blind rivet sa ibabaw ng mga turnilyo para sa isang mas malinis na hitsura at mabawasan ang kontaminasyon ng particulate.
Para sa FFU grid ceilings:Siguraduhin na ang hanger spacing ay hindi lalampas sa 1200 mm at ang frame ay naka-level sa loob ng 1 mm bawat metro. Ang pagbubukas ng grid na 1180 × 580 mm ay karaniwan para sa mga module ng FFU, ngunit maaaring tanggapin ang mga custom na laki.
Para sa mga frame ng pinto at bintana:Pumili ng mga profile na tumutugma sa kapal ng panel ng cleanroom. I-verify na ang sealing groove ay tugma sa nilalayong gasket o sealant. Pagkatapos ng pag-install, suriin na ang pinto o bintana ay gumagana nang maayos nang hindi nagbubuklod.
1.Mga electronics at semiconductor cleanroom: koneksyon at pag-aayos para sa mga panel at kisame sa dingding, pati na rin ang mga sistema ng kisame ng grid ng FFU.
2.Mga pasilidad ng biopharmaceutical GMP: R50 na mga profile sa sulok na naka-radius para sa pagse-seal sa mga panloob at panlabas na sulok, na inaalis ang mga patay na zone na nakakabit ng alikabok.
3.Mga operating room ng ospital at ICU ward: pag-install ng mga frame ng pinto at bintana, at airtight sealing application.
4.Mga cleanroom sa pagpoproseso ng pagkain: mga koneksyon sa panel ng cleanroom, sealing ng channel sa sahig, at pag-install ng ceiling grid.
5.Malinis na mga zone ng laboratoryo: pagpupulong ng balangkas, pagsasama ng linya ng utility, at pagbubuklod.
Para sa mga pasilidad ng pharmaceutical na GMP, karaniwang ginagamit ang anodized o powder-coated na mga finish dahil hindi ito buhaghag, madaling linisin, at lumalaban sa mga karaniwang disinfectant. Maaaring tukuyin ang electrophoretic coating para sa mga profile na may kumplikadong mga hugis kung saan mahalaga ang pare-parehong saklaw.
Ang mga profile ng radiused na sulok ay karaniwang sinisiguro gamit ang mga blind rivet. Nagbibigay ang paraang ito ng ligtas na koneksyon habang iniiwasan ang init, usok, at kontaminasyon ng particulate na nauugnay sa welding. Ang mga rivet ay naka-install mula sa loob, nag-iiwan ng makinis na panlabas na ibabaw na madaling linisin.
Oo. Ang karaniwang haba ay 6 na metro, ngunit ang mga profile ay maaaring i-cut sa mga tinukoy na haba sa pabrika. Ang mga hindi karaniwang cross-section ay maaari ding gawin gamit ang custom na extrusion dies, napapailalim sa minimum na dami ng order at mga pagsasaalang-alang sa lead time.
Karamihan sa mga tagagawa ng panel ng cleanroom ay nagdidisenyo ng kanilang mga panel upang tumugma sa karaniwang lapad ng profile slot ng industriya. Bago mag-order, kumpirmahin na ang kapal ng gilid ng panel at ang lapad ng profile slot ay magkatugma. Ang aming technical team ay maaaring magbigay ng mga dimensional na drawing at sample para sa pag-verify.
Ang FFU grid system ay idinisenyo na may 30% safety margin na lampas sa inaasahang load, na kinabibilangan ng bigat ng mga FFU unit, ceiling panel, at anumang service load. Ang hanger spacing ay pinananatili sa loob ng 1200 mm upang maipamahagi ang mga load nang pantay-pantay. Para sa mga partikular na kalkulasyon ng pagkarga, mangyaring ibigay ang FFU weight at ceiling configuration sa aming engineering team.
Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang tagagawa ng mga accessory na aluminyo sa malinis na silid, mga pinto sa silid ng linis, mga panel ng panlinis ng polystyrene, at iba pang produktong metal na sobre. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
