Ang Stainless Steel Cleanroom Panels, na kilala rin bilang purification panels, ay mga sandwich-structured panel na ginawa sa pamamagitan ng composite process.SENBO Building Materialsnagbibigay ng mga panel na ito para sa mga kinokontrol na kapaligiran sa buong industriya ng parmasyutiko, medikal, electronics, at pagkain, na may pagtuon sa pagkakatugma ng materyal at pangmatagalang pagganap.
Ang mga panel ay binubuo ng mga metal na nakaharap sa mga materyales at isang functional core. Kasama sa mga pagpipilian sa pagharap ang color-coated na bakal, hindi kinakalawang na asero, aluminyo na haluang metal, at titanium-zinc alloy, na may karaniwang kapal na 0.4–0.8 mm. Kabilang sa mga surface coating ang PE (polyester), PVDF (fluorocarbon), at HDP (high-durability polyester). Ang mga materyal na nakaharap ay idinisenyo upang makamit ang isang light reflectance coefficient na 0.6–0.8, na tumutulong na mapanatili ang pare-parehong kondisyon ng pag-iilaw sa loob ng cleanroom.
Para sa mga produktong may antimicrobial functionality, ang mga antimicrobial agent ay isinasama sa coating. Ang mga ahente na ito ay nilayon upang pigilan ang paglaki ng mga karaniwang pathogenic bacteria tulad ng Staphylococcus aureus, Escherichia coli, at Pseudomonas aeruginosa. Pinipili ang pangunahing materyal batay sa rating ng sunog, mga kinakailangan sa lakas, at mga pangangailangan sa paggana, na may mga opsyon kabilang ang rock wool, glass-magnesium rock wool, aluminum honeycomb, paper honeycomb, magnesium oxysulfate, silicon-modified rock wool, at gypsum.
Ang sumusunod na talahanayan ay naghahambing ng mga pangunahing katangian ng tatlong karaniwang ginagamit na mga pangunahing materyales para sa 50 mm makapal na mga panel. Ang lahat ng mga halaga ay batay sa mga karaniwang pagsasaayos ng pagsubok sa laboratoryo; maaaring mag-iba ang aktwal na pagganap sa pagbuo ng panel at mga kondisyon ng pag-install.
| Uri ng Pangunahing Materyal | Core Density | Timbang ng Panel (50 mm) | Flexural Load Capacity (50 mm) | Rating ng Paglaban sa Sunog | Hydrophobicity |
|---|---|---|---|---|---|
| Bato na Lana | 100–120 kg/m³ | 15–16 kg/m² | 1.1 kN/m² | 30 min | ≥98% |
| Glass-Magnesium Rock Wool | — | 17–23 kg/m² | 1.25 kN/m² | 60 min | — |
| Aluminyo pulot-pukyutan | — | 10–15 kg/m² | 1.0 kN/m² | 41 min | — |
Ang mga halaga ng paglaban sa sunog ay tumutukoy sa isang 50 mm na panel sa isang karaniwang pagsasaayos ng dingding na sinuri ayon sa nauugnay na paraan ng pagsubok sa sunog. Available ang mga ulat sa pagsubok kapag hiniling.
Ang karaniwang lapad ng panel ay 980 mm at 1180 mm para sa mga uri ng sentral na koneksyon, at 950 mm at 1150 mm para sa mga uri ng dila-at-uka. Ang mga opsyon sa kapal ay 50 mm, 75 mm, 100 mm, at 150 mm, na may available na pag-customize. Ang haba ng panel ng dingding ay mula 100 mm hanggang 9000 mm, habang ang haba ng panel ng kisame ay mula 100 mm hanggang 3500 mm.
Dalawang pangunahing anyo ng istruktura ang ginagamit. Ang mga panel na "kahon" sa gitnang koneksyon ay may paunang naka-embed na Z-shaped galvanized steel edge keels sa lahat ng apat na gilid at konektado gamit ang H-shaped na aluminum profile. Gumagamit ang tongue-and-groove panel ng male-female interlocking connection na nagbibigay ng mas mahigpit na joint seal. Ang pagpili sa pagitan ng mga form na ito ay depende sa kinakailangang magkasanib na hitsura, pagganap ng sealing, at pagkakasunud-sunod ng pag-install.
Ayon sa Code for Design of Pharmaceutical Cleanrooms (GB 50457-2019), ang mga partition system ay dapat makatiis ng pressure differential na 100 Pa, at ang mga ceiling system ay dapat magkaroon ng load-bearing capacity na hindi bababa sa 120 kg/m². Sa mga GMP workshop at mga linya ng produksyon ng bakuna, ang mga panel surface ay dapat ding lumaban sa mga acid, alkalis, salt spray, at mga sterilant gaya ng vaporized hydrogen peroxide (VHP). Tinitiyak nito ang pangmatagalang tibay sa ilalim ng madalas na mga protocol ng pagdidisimpekta.
Ang mga medikal na malinis na espasyo gaya ng mga operating room at ICU ay nangangailangan ng siksik at makinis na panel surface na may mahigpit na selyadong mga joints upang maiwasan ang pag-iipon ng alikabok at paglaki ng bacteria. Halimbawa, sa ilang proyekto sa operating room, ang mga panel ng panlinis na antimicrobial ay tinukoy upang suportahan ang isang kapaligirang may mababang mikrobyo. Ang mga inorganic na pre-coated na panel na may mga calcium silicate substrates at polyester surface coatings ay isang opsyon para sa mga demanding setting na ito, kadalasang available sa 1220×2440×6 mm sheet.
Ang mga pasilidad sa pagpoproseso ng pagkain at mga sentral na kusina ay dapat matugunan ang mga kinakailangan sa antimicrobial at anti-amag sa ilalim ng GB 50687-2011. Ang mga panel ng cleanroom sa mga kapaligirang ito ay dapat makatiis sa madalas na paglilinis at tumulong na mapanatili ang isang malinis na lugar ng produksyon. Ang makinis at hindi buhaghag na mga ibabaw ay pinapasimple ang kalinisan at binabawasan ang panganib ng kontaminasyon.
Ang mga pasilidad ng paggawa ng chip at display panel ay may mga partikular na anti-static na kinakailangan sa ilalim ng GB 50472-2008. Sa mga pangunahing lugar ng produksyon, inirerekomenda ang walang silicone, demountable na partition system upang payagan ang pag-access ng kagamitan at mga pagsasaayos ng proseso nang hindi nagdudulot ng kontaminasyon ng particulate.
Ang mga malinis na zone ng laboratoryo ay nangangailangan ng mga ibabaw ng dingding na lumalaban sa mga kemikal na reagents at nananatiling matatag sa paglipas ng panahon. Ang mga panel na konektado sa mga profile ng aluminyo at isang walang putol na interlocking na disenyo ay nakakatulong na mapanatili ang magkasanib na integridad at maiwasan ang akumulasyon ng alikabok. Ang ilang malalaking proyekto sa laboratoryo ay gumamit ng ganitong uri ng panel para sa panlabas na pag-cladding sa dingding, kung saan mahalaga ang paglaban sa kemikal.
Ang mga sumusunod na parameter ay batay sa karaniwang produksyon at nauugnay na mga pamantayan sa pagsubok. Ang mga ulat sa pagsubok at mga sertipiko ay magagamit kapag hiniling. Mangyaring sumangguni sa aktwal na ulat ng pagsubok para sa partikular na karaniwang bersyon at configuration ng pagsubok.
| Tagapagpahiwatig ng Pagganap | Parameter/Pagtutukoy | Mga Tala / Pamantayang Batayan |
|---|---|---|
| Nakaharap sa Materyal | Bakal na pinahiran ng kulay / Hindi kinakalawang na asero / Aluminum alloy / Titanium-zinc | Kapal: 0.4–0.8 mm |
| Pang-ibabaw na Patong | PE / PVDF / HDP | Light reflectance: 0.6–0.8 |
| Uri ng Pangunahing Materyal | Rock wool / Glass-magnesium rock wool / Aluminum honeycomb / Paper honeycomb / MOS, atbp. | Pinili batay sa mga kinakailangan sa sunog at lakas |
| Kapal ng Panel | 50 / 75 / 100 / 150 mm | Nako-customize |
| Lapad ng Panel | Gitnang pinagsamang: 980 / 1180 mm; Dila-at-uka: 950 / 1150 mm | Nako-customize |
| Flexural Capacity ng Rock Wool Panel | ≥1.1 kN/m² (50 mm) | Available ang paraan ng pagsubok kapag hiniling |
| Hydrophobicity ng Rock Wool Panel | ≥98% | |
| Pagganap ng pagkasunog | Class A (A1) para sa rock wool core | Bawat GB 8624 (kasalukuyang bersyon) |
| Rating ng Paglaban sa Sunog (50 mm) | Bato na lana: 30 min; Glass-magnesium rock wool: 60 min; Aluminum pulot-pukyutan: 41 min | Batay sa karaniwang mga pagsubok sa sunog; mga detalye ng configuration sa ulat |
| Sound Insulation (50 mm) | Bato na lana: 25 dB; Glass-magnesium rock wool: 30 dB | |
| Ceiling Load Capacity | ≥120 kg/m² | Kinakailangan ng pharmaceutical cleanroom |
| Heat Transfer Coefficient | 50 mm: ≤0.95 W/(m²·K); 75 mm: ≤0.6; 100 mm: ≤0.5 | |
| Flatness Deviation | ≤2 mm | |
| Pagkakaiba ng Kulay | ≤0.8 NBS (parehong kwarto) |

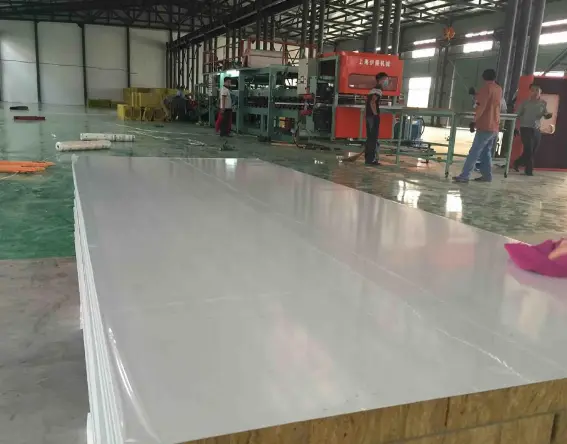

Gumagawa ang SENBO Building Materials ng mga cleanroom panel sa mga automated na linya ng produksyon. Kasama sa proseso ng pagmamanupaktura ang paghahandang nakaharap sa metal, paggupit at paglalagay ng core, paglalagay ng adhesive, hot pressing, sealing sa gilid, at final trimming. Ang bawat batch ay siniyasat para sa katumpakan ng dimensyon, flatness sa ibabaw, lakas ng bonding, at kalidad ng coating bago ipadala.
Ang aming koponan sa pagkontrol ng kalidad ay nagsasagawa ng papasok na inspeksyon ng materyal sa mga steel coil at pangunahing materyales, mga in-process na pagsusuri sa panahon ng paglalamina, at panghuling inspeksyon ng mga natapos na panel. Ang mga ulat sa pagsubok para sa pagganap ng pagkasunog, thermal conductivity, at iba pang mga pangunahing parameter ay maaaring ibigay sa mga pagpapadala.
Upang maghanda ng tumpak na panipi, mangyaring ibigay ang sumusunod na impormasyon sa iyong pagtatanong:
1.Application ng panel: sistema sa dingding o kisame.
2.Kinakailangan ang kapal at lapad ng panel.
3.Nakaharap sa materyal at kapal.
4.Pangunahing materyal na kagustuhan (rock wool, glass-magnesium rock wool, aluminum honeycomb, atbp.).
5.Kinakailangan ang rating ng sunog (Class A, B1, o partikular na tagal ng paglaban sa sunog).
6.Pag-uuri ng malinis na silid o pamantayan ng industriya (pharmaceutical, electronics, pagkain, atbp.).
7.Antistatic na kinakailangan (kung mayroon man).
8.Mga protocol ng pagkakalantad sa kemikal o pagdidisimpekta (hal., VHP, chlorine-based).
9.Kinakailangan ang pagkarga sa kisame (kung naaangkop).
10.Kagustuhan sa uri ng koneksyon: gitnang koneksyon o tongue-and-groove.
11.Mga kinakailangan sa pinto, bintana, o pagbubukas.
12.Lokasyon ng proyekto at tinantyang dami.
1.Malinis na partition at ceiling system para sa mga biopharmaceutical GMP workshop at mga linya ng produksyon ng bakuna.
2.Mga istruktura ng enclosure para sa mga operating room ng ospital, ICU, at negative-pressure isolation ward.
3.Mga malinis na silid para sa mga electronics, semiconductors, at paggawa ng chip.
4.Mga sistema ng enclosure para sa mga malinis na silid sa pagproseso ng pagkain, mga pasilidad ng pagawaan ng gatas, at mga sentral na kusina.
5.Mga malinis na sona sa laboratoryo, tumpak na paggawa ng instrumento, at malinis na kapaligiran sa aerospace.
Gumagamit ang mga panel ng gitnang koneksyon ng mga profile na aluminyo na hugis H at nag-aalok ng patag at tuluy-tuloy na hitsura sa ibabaw. Gumagamit ang mga tongue-and-groove na panel ng magkadugtong na mga gilid na nagbibigay ng mas mahigpit na seal at kadalasang mas gusto kung saan kritikal ang pinagsamang integridad. Ang desisyon ay nakasalalay sa mga kinakailangan sa sealing, pagkakasunud-sunod ng pag-install, at mga kagustuhan sa aesthetic.
Mangyaring ibigay ang panel application (pader o kisame), kapal, lapad, nakaharap na materyal, pangunahing materyal, kinakailangan sa pag-rate ng sunog, pag-uuri sa silid ng linis, anumang pangangailangan sa antistatic o chemical resistance, uri ng koneksyon, at lokasyon ng proyekto. Ang isang detalyadong checklist ay ibinigay sa itaas.
Ang mas mataas na kapal ng panel at core density ay karaniwang nagpapataas ng flexural stiffness at kapasidad ng pagkarga. Para sa mga pharmaceutical ceiling, kadalasang kailangan ang load capacity na hindi bababa sa 120 kg/m². Makakatulong ang aming engineering team na pumili ng configuration na nakakatugon sa iyong partikular na span at mga kondisyon ng pagkarga.
Maaari kaming magbigay ng mga ulat sa pagsubok para sa performance ng combustion (GB 8624), paglaban sa sunog, thermal conductivity, flexural capacity, at antimicrobial effectivity (kung naaangkop). Ang mga sertipiko ng materyal para sa mga nakaharap sa bakal at mga pangunahing materyales ay magagamit din. Mangyaring tukuyin ang iyong mga kinakailangan sa dokumentasyon kapag nag-order.
Sa maraming kaso, ang parehong uri ng panel ay maaaring gamitin para sa mga dingding at kisame, ngunit ang maximum na haba para sa mga panel ng kisame ay karaniwang mas maikli (3500 mm) upang makontrol ang pagpapalihis. Ang mga panel ng kisame ay maaari ding mangailangan ng mas mataas na flexural capacity. Maaaring kumpirmahin ng aming technical team kung ang isang configuration ay nakakatugon sa parehong mga application.
Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang tagagawa ng mga panel ng cleanroom, mga panel ng cleanroom na gawa sa kamay, mga panel ng cleanroom ng rock wool, mga pintuan ng cleanroom, at iba pang produktong metal na sobre. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
