Ang Handmade Cleanroom Panels, na kilala rin bilang hand-crafted composite panel, ay mga enclosure material na ginawa sa pamamagitan ng manu-manong pag-assemble ng internal framing kaysa sa patuloy na pagpoproseso ng linya ng produksyon.SENBO Building Materialsnagbibigay ng mga panel na ito para sa mga proyekto ng cleanroom na nangangailangan ng mataas na dimensional na katumpakan, flatness sa ibabaw, at mahigpit na pagkakadikit ng magkasanib na bahagi.

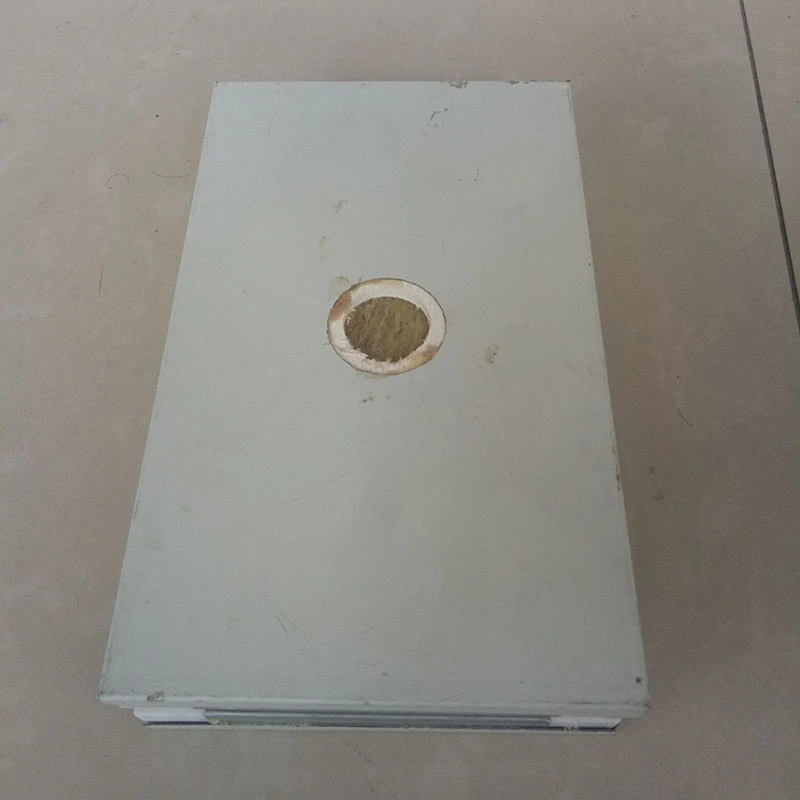

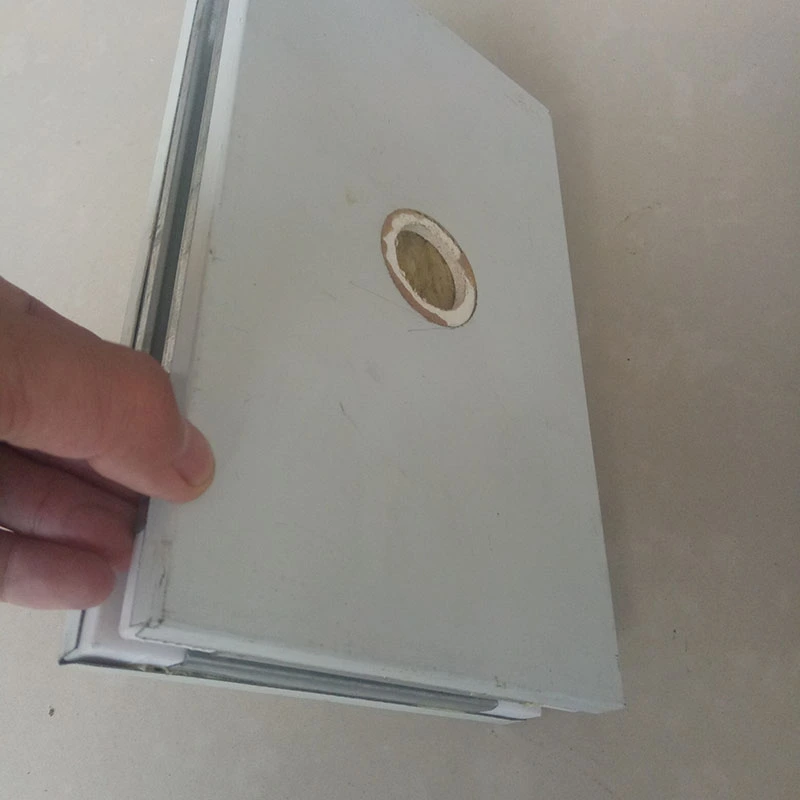

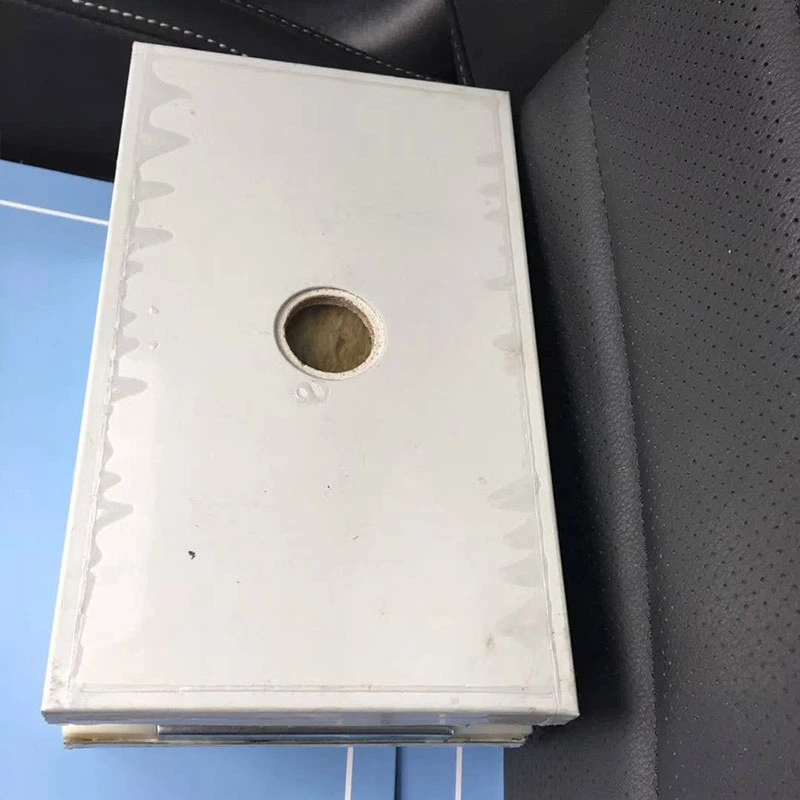

Nagtatampok ang mga panel ng composite sandwich structure na may cleanroom-grade color-coated steel facings sa magkabilang gilid (0.4–0.8 mm ang kapal, na may stainless steel na available kapag hiniling) at isang functional core na materyal. Ang perimeter ay tinatakan ng galvanized steel strip framing. Ang pangunahing pagkakaiba sa mga panel na gawa sa makina ay ang proseso ng manu-manong pagpupulong, na nagbibigay-daan para sa mas mahigpit na kontrol sa pagkakahanay ng frame at magkasanib na pagkakatugma. Ginagawa nitong partikular na angkop ang mga panel para sa mga kapaligirang may mahigpit na airtightness at aesthetic na mga kinakailangan.
Available ang ilang pangunahing opsyon, bawat isa ay pinili para sa iba't ibang rating ng sunog, lakas, at mga kinakailangan sa badyet.

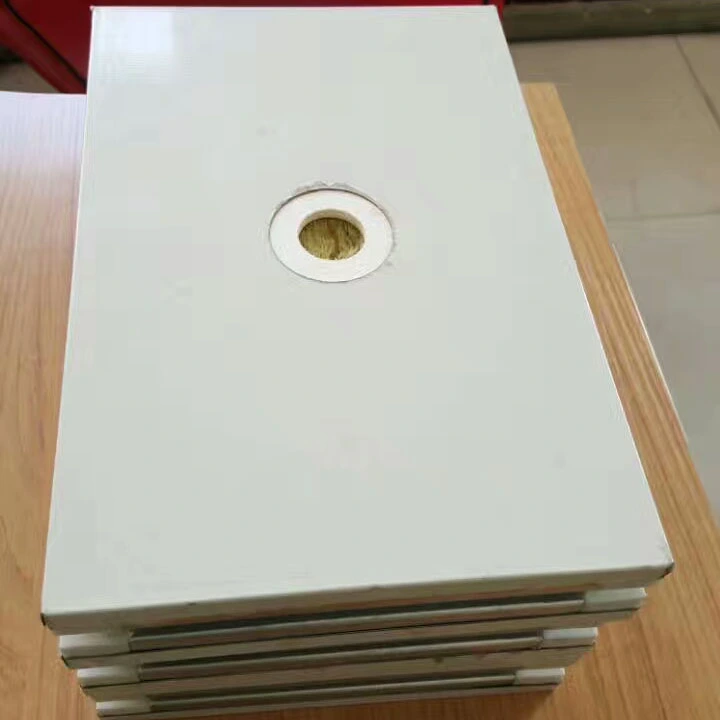

Rock wool / glass-magnesium (MGO) rock wool composite core:Gumagamit ng hydrophobic rock wool (density 100–140 kg/m³, thermal conductivity ≤0.043 W/(m·K), hydrophobicity ≥98%) na nakalamina sa isa o magkabilang panig na may glass-magnesium reinforced boards. Ang double-sided na configuration ng MGO ay nag-aalok ng pinakamataas na paglaban sa sunog.
Magnesium oxysulfate (MOS) core:Nagtatampok ng Class A1 fire rating, water absorption ≤0.8%, at mataas na temperatura na lumalagpas sa 1200°C. Pinagsasama nito ang paglaban sa sunog at moisture resistance na may magaan na profile.
Silica-rock (binagong rock wool) core:Ang densidad ay humigit-kumulang 80 kg/m³, na may Class A na rating ng pagkasunog at mga temperaturang lumalagpas sa 1000°C.
Papel o aluminyo honeycomb core:Magaan at mataas ang lakas, angkop para sa mga application na may mga limitasyon sa timbang sa sarili o hinihingi ang mga kinakailangan sa flatness sa ibabaw.
Kasama sa mga opsyon sa kapal ng panel ang 50 mm, 75 mm, at 100 mm, na may available na pag-customize mula 30 mm hanggang 200 mm. Ang mga karaniwang lapad ay 980 mm at 1180 mm, at ang mga hindi karaniwang lapad ay maaaring gawin kapag hiniling. Ang mga haba ng panel ng dingding ay umabot sa 6000 mm, habang ang mga haba ng panel ng kisame ay limitado sa 3000 mm.

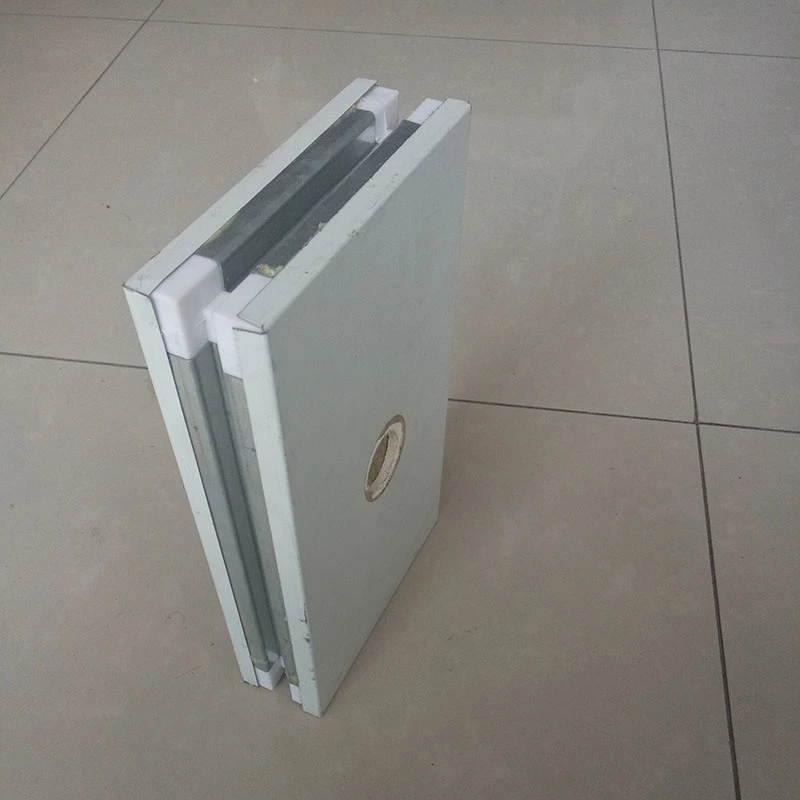

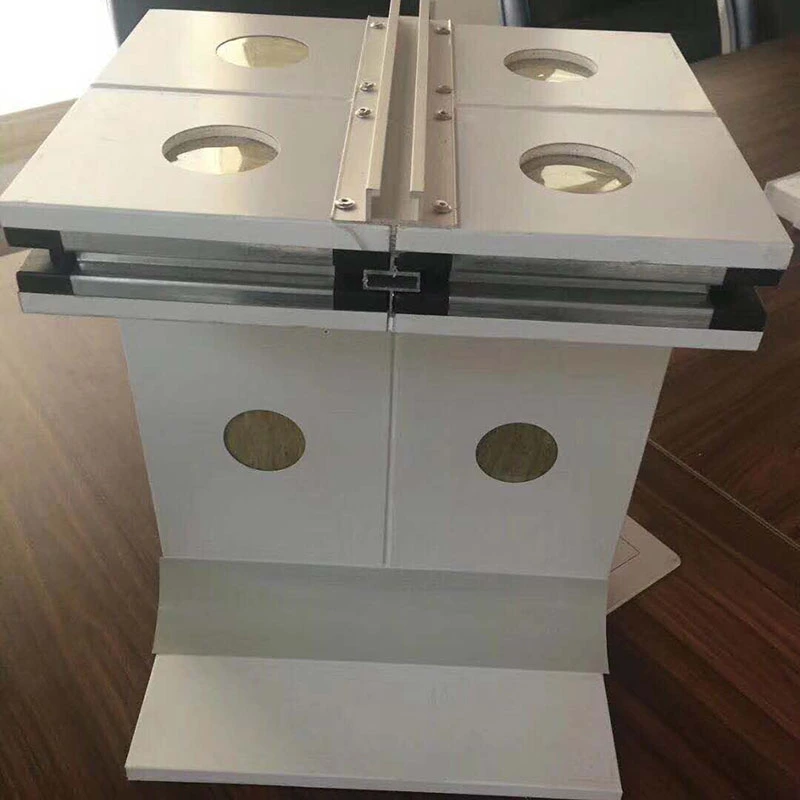

Kasama sa mga paraan ng koneksyon ang H-profile, tongue-and-groove, interlocking, at "three-female-one-male" na magkasanib na configuration. Ang pagpili ay depende sa pagkakasunud-sunod ng pag-install, mga kinakailangan sa sealing, at kung inaasahan ang pag-disassembly sa hinaharap.
Ang produkto ay sumusunod sa GB/T 23932-2009 (metal-faced thermal insulation sandwich panel para sa mga gusali) at JC/T 2761-2023 (mga teknikal na kinakailangan para sa purification performance ng mga decorative panel na may mga function ng purification).
Ang kaligtasan sa sunog ay isang pangunahing pagsasaalang-alang sa cleanroom engineering. Depende sa pangunahing materyal, ang rating ng pagganap ng pagkasunog ay maaaring umabot sa Class A o Class A1. Ang mga limitasyon sa paglaban sa sunog ay nag-iiba ayon sa pagsasaayos: 50 mm na mga panel na may iisang MGO layer at rock wool ay nakakamit ng hindi bababa sa 1 oras; Ang 50 mm na mga panel na may dobleng MGO layer ay nakakamit ng hindi bababa sa 2 oras; at 100 mm na mga panel na may dobleng MGO layer ay umaabot ng hindi bababa sa 4 na oras. Ang mga panel ng magnesium oxysulfate ay nakatiis sa mataas na temperatura na lampas sa 1200°C nang hindi naglalabas ng nakakalason na usok.
Para sa proyekto ng Yantai New Era Health Industry New Park (kabuuang pamumuhunan na 2 bilyong RMB, sumasaklaw sa 278,300 m²), pinili ang double-MGO rock wool handmade panel para sa health supplement production workshop, araw-araw na chemical production workshop, at R&D/testing center. Ang kabuuang lugar ng aplikasyon ay humigit-kumulang 26,000 m². Gumamit ang proyekto ng 0.8 mm galvanized steel bow-shaped framing at mga espesyal na sistema ng sulok. Ang dokumentasyon ng proyekto at mga larawan ay magagamit kapag hiniling.
Ang composite MGO reinforcement layer at galvanized steel perimeter framing ay nagbibigay sa mga panel na ito ng mas mataas na flexural load-bearing capacity at impact resistance kaysa sa machine-made na mga panel. Ipinapakita ng pagsubok ang flexural capacity na hindi bababa sa 0.5 kN/m² para sa mga wall panel at 1.2 kN/m² para sa mga ceiling panel, na sinusukat sa deflection na L₀/250.
Ang pagiging patag ng ibabaw ay pinananatili sa 0.5 mm o mas mataas, na sumusuporta sa mahigpit na mga kinakailangan sa pagtatapos ng cleanroom engineering at tumutulong sa mga panel na manatiling flat sa pangmatagalang paggamit.
Ang siksik na metal na nakaharap at hydrophobic rock wool core (water repellency ≥98%) ay nagpapanatili sa mga panel na libre mula sa moisture absorption at paglaki ng amag sa mga high-humidity cleanroom environment. Ang magnesium oxysulfate core ay may water absorption rate na 0.8% o mas mababa at hindi nagpapakita ng deformation pagkatapos ng walong oras na paglulubog sa tubig. Ang MGO composite layer ay nagdaragdag ng karagdagang moisture resistance at may natural na antimicrobial properties.
Ang thermal conductivity ng rock wool core ay mula 0.035 hanggang 0.043 W/(m·K), depende sa partikular na uri ng core. Ang hydrophobic na paggamot ay nakakatulong na mapanatili ang matatag na pagganap ng pagkakabukod sa pare-pareho ang mga kondisyon ng temperatura at halumigmig, na binabawasan ang pagkonsumo ng enerhiya ng HVAC.
Ang istraktura na binuo ng kamay ay nagbibigay-daan sa mga indibidwal na panel na maalis at muling mai-install nang walang pinsala. Ito ay kapaki-pakinabang kapag ang kagamitan ay kailangang ilipat, ang mga proseso ay inaayos, o ang spatial na muling pagsasaayos ay kinakailangan pagkatapos ng paunang konstruksyon. Maaari ding i-customize ang mga panel gamit ang mga curved corners, embedded conduit, pre-cut openings, at integrated windows, na nagpapababa sa on-site na pangalawang pagproseso at tumutulong na mapanatili ang pangkalahatang hitsura ng cleanroom system.
Ang mga sumusunod na parameter ay batay sa karaniwang produksyon at nauugnay na mga pamantayan sa pagsubok. Available ang mga ulat sa pagsubok kapag hiniling.
| Tagapagpahiwatig ng Pagganap | Parameter/Pagtutukoy | Mga Tala / Pamantayang Batayan |
|---|---|---|
| Materyal ng Panel | Cleanroom-grade color-coated steel / Hindi kinakalawang na asero / Galvanized steel | Kapal: 0.3–0.8 mm; double-sided na pagpapasadya |
| Uri ng Pangunahing Materyal | Rock wool, single/double MGO rock wool, MOS, silica rock, honeycomb | Pinili batay sa mga kinakailangan sa sunog at lakas |
| Core Density (rock wool) | 80–140 kg/m³ | Hydrophobicity: ≥98% |
| Thermal Conductivity | 0.035–0.043 W/(m·K) | Depende sa uri ng core |
| Kapal ng Panel | 50 / 75 / 100 mm (nako-customize: 30–200 mm) | |
| Lapad ng Panel | 980 mm, 1180 mm (karaniwan) | Available ang mga hindi karaniwang sukat |
| Haba ng Wall Panel | ≤6000 mm | |
| Haba ng Ceiling Panel | ≤3000 mm | |
| Pagganap ng pagkasunog | Class A / A1 (hindi nasusunog) | Sinubok sa bawat GB 8624-2012 |
| Limitasyon sa Paglaban sa Sunog | Single MGO 50 mm: ≥1 h; dobleng MGO 50 mm: ≥2 h; dobleng MGO 100 mm: ≥4 h | Batay sa karaniwang mga pagsubok sa sunog |
| Flexural Capacity ng Wall Panel | ≥0.5 kN/m² | Sa pagpapalihis L₀/250 |
| Flexural Capacity ng Ceiling Panel | ≥1.2 kN/m² | Sa pagpapalihis L₀/250 |
| Pagsipsip ng Tubig (MOS core) | ≤0.8% | Walang deformation pagkatapos ng 8 h immersion |
| Mga Pamantayan sa Ehekutibo | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | Available ang dokumentasyon ng pagsang-ayon |
Para sa mga pharmaceutical GMP workshop at mga linya ng produksyon ng bakuna:Ang mga double-MGO rock wool panel na may kapal na 100 mm ay kadalasang tinutukoy para sa mga fire zone kung saan kinakailangan ang 4 na oras na rating. Kumpirmahin na ang pangunahing materyal at nakaharap ay nakakatugon sa mga kinakailangan sa pagiging tugma sa pagiging malinis at pagdidisimpekta ng proyekto.
Para sa mga electronics at semiconductor cleanroom:Maaaring isaalang-alang ang magaan na mga core tulad ng aluminyo pulot-pukyutan kung saan ang timbang sa sarili ay isang alalahanin. I-verify na natutugunan ng flatness ng panel ang mga kinakailangan para sa pagkakapareho ng airflow ng laminar.
Para sa mga lugar na nagpoproseso ng pagkain na may mataas na kahalumigmigan:Ang mga core ng MOS ay nag-aalok ng mababang pagsipsip ng tubig at mga likas na katangian ng antimicrobial. Pagsamahin sa mga hindi kinakalawang na asero na nakaharap sa mga lugar na may madalas na paghuhugas.
Para sa mga puwang na maaaring muling i-configure:Pumili ng paraan ng koneksyon na sumusuporta sa demountability, gaya ng H-profile o magkadugtong na mga joint. Binabawasan nito ang mga gastos sa pagsasaayos sa hinaharap at pinapaliit ang downtime sa panahon ng mga pagbabago sa layout.
1.High-fire-safety cleanroom enclosure para sa biopharmaceutical GMP workshops, vaccine production lines, at biological laboratories.
2.Mga operating room ng ospital, ICU ward, at pharmaceutical R&D laboratories.
3.Mga malinis na silid para sa mga electronics at semiconductors, mga planta ng paggawa ng chip, at mga workshop ng precision instrument.
4.Mga enclosure para sa mga malinis na silid sa pagproseso ng pagkain, mga pasilidad sa paggawa ng gatas, at mga sentral na kusina.
5.Mga malinis na silid para sa paggawa ng bagong baterya ng lithium ng enerhiya at paggawa ng photovoltaic module.
Ang mga handmade na panel ay nag-aalok ng mas mahigpit na kontrol sa internal frame alignment at joint fit, na humahantong sa mas magandang surface flatness at overall rigidity. Madalas na tinutukoy ang mga ito para sa mga high-end na cleanroom kung saan kritikal ang airtightness at load-bearing capacity. Ang mga panel na gawa sa makina ay mas matipid at maaaring sapat para sa karaniwang mga aplikasyon.
Para sa 4-hour fire rating, isang 100 mm makapal na panel na may double-sided na magnesium oxide board at isang rock wool core ang inirerekomendang configuration. Ito ay nasubok sa 4 na oras na limitasyon. Kumpirmahin sa fire safety engineer ng proyekto na ang tinukoy na pagpupulong ay nakakatugon sa mga kinakailangan sa lokal na code.
Oo. Ang demountable na disenyo ay nagpapahintulot sa mga indibidwal na panel na maalis at muling mai-install nang walang pinsala. Ito ay partikular na kapaki-pakinabang sa mga cleanroom kung saan nagbabago ang mga layout ng kagamitan o kung saan pinaplano ang pagpapalawak sa hinaharap. Ang pagpili ng paraan ng koneksyon ay nakakaapekto sa kadalian ng disassembly.
Ang parehong mga core ay moisture-resistant. Ang mga core ng MOS ay may rate ng pagsipsip ng tubig na 0.8% o mas mababa at hindi nababago ang anyo pagkatapos ng matagal na paglulubog. Ang mga rock wool core ay umaasa sa hydrophobic treatment upang makamit ang water repellency rate na hindi bababa sa 98%. Para sa sobrang basang kapaligiran, ang MOS ay maaaring ang mas mahusay na pagpipilian; para sa karamihan ng mga application ng cleanroom, ang alinman sa core ay gumaganap nang maayos kapag maayos na selyado.
Kasama sa pag-customize ang mga hindi karaniwang kapal (30–200 mm), espesyal na lapad, mga curved na sulok, naka-embed na conduit, pre-cut opening, at pinagsamang mga bintana. Nakakatulong ang mga opsyong ito na bawasan ang pangalawang pagpoproseso sa site at mapanatili ang visual consistency ng cleanroom. Ang mga custom na order ay napapailalim sa pinakamababang dami at pinahabang oras ng lead.
Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang tagagawa ng mga panel ng panlinis na gawa sa kamay, mga panel ng panlinis ng rock wool, mga aksesorya ng aluminyo ng malinis na silid, mga pintuan ng malinis na silid, at iba pang produktong metal na sobre. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
