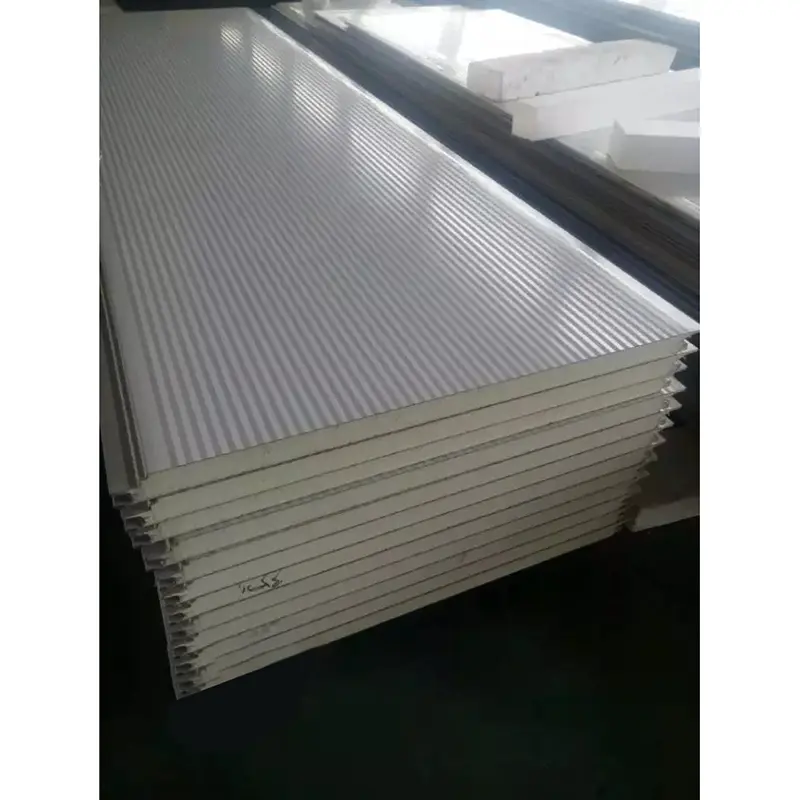

Ang mga polyurethane sandwich panel ay mga composite panel na ginawa sa tuluy-tuloy na proseso. Ang panel ay binubuo ng isang matibay na polyurethane foam core na nakagapos sa pagitan ng dalawang metal na nakaharap. Ang mga nakaharap na materyales ay kinabibilangan ng color-coated steel, galvanized steel, Al-Zn coated steel, o stainless steel. Matapos mabuo ang mga sheet ng metal, ang isang polyurethane foaming agent ay iniksyon sa pagitan ng mga ito. Ang mataas na temperatura na foaming at curing ay lumikha ng isang malakas na bono sa pagitan ng core at ng mga facing. Nagaganap ang produksyon sa mga tuluy-tuloy na linya na ganap na kinokontrol ng computer, na tumutulong na mapanatili ang pare-parehong density ng core at pare-parehong pagdirikit.
Ang mga nakaharap na bakal na pinahiran ng kulay ay karaniwang may kapal na 0.4 mm hanggang 0.8 mm. Ang mga magagamit na coatings sa ibabaw ay kinabibilangan ng polyester (PE) at PVDF fluorocarbon. Ang matibay na polyurethane core ay may density na 30 kg/m³ hanggang 80 kg/m³ at isang closed-cell na nilalaman sa itaas ng 95% hanggang 97%. Ang core ay naglalaman ng isang malaking bilang ng mga independiyenteng selyadong mga cell na naghihigpit sa paggalaw ng hangin at binabawasan ang convective heat transfer. Ang thermal conductivity ng core ay mula 0.017 W/(m·K) hanggang 0.024 W/(m·K). Sa ilalim ng parehong mga kinakailangan sa pagtitipid ng enerhiya, ang isang 20 mm makapal na polyurethane sandwich panel ay nagbibigay ng thermal insulation na maihahambing sa isang 50 mm makapal na polystyrene panel.

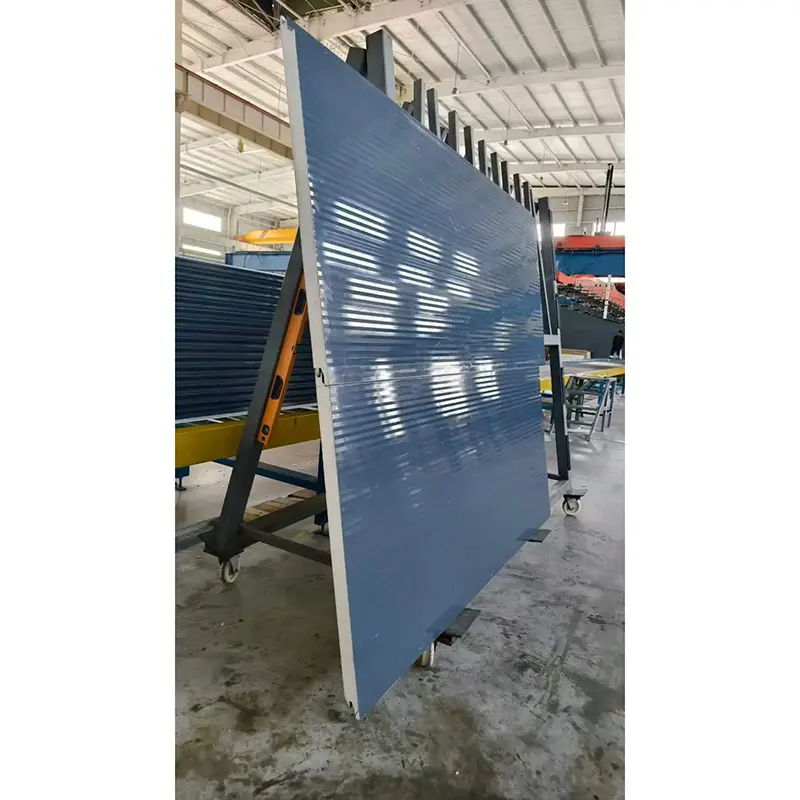

Ang karaniwang epektibong lapad ng panel ay 1,000 mm. Ang mga karaniwang kapal ay 50 mm, 75 mm, 100 mm, 150 mm, at 200 mm, na may available na pag-customize. Kasama sa mga profile ng panel ang mga flat, micro-ribbed, water-wave, at triangular na pattern, na nagpapahintulot sa mga arkitekto na tumugma sa iba't ibang mga kinakailangan sa disenyo ng facade.
| Tagapagpahiwatig ng Pagganap | Parameter / Pagtutukoy | Batayan o Puna |
|---|---|---|
| Pamantayan ng Tagapagpaganap | GB/T 23932-2009 | Metal-faced thermal insulation sandwich panel para sa mga aplikasyon ng gusali |
| Nakaharap sa Materyal | Bakal na pinahiran ng kulay / Galvanized na bakal / Hindi kinakalawang na asero / Aluminum | Kapal 0.4–0.8 mm |
| Pangunahing Materyal | Rigid polyurethane (PU/PIR) | Densidad 30–80 kg/m³ |
| Thermal Conductivity | 0.017–0.024 W/(m·K) | Maaaring umabot sa 0.017–0.019 W/(m·K) ang mga produktong low-conductivity |
| Lakas ng Bond | ≥0.09 MPa | Sa pagitan ng nakaharap at core |
| Flexural Load Capacity | ≥0.5 kN/m² sa pagpapalihis L₀/200 | Karaniwang minimum na kinakailangan |
| Closed-cell na Nilalaman | ≥95% | Hanggang sa 100% sa mga self-skinning na lugar |
| Pagganap ng Sunog | Class B1 (Flame-retardant) | Index ng oxygen ≥30% |
| Epektibong Lapad | 1000 mm | Pamantayan |
| Mga Karaniwang Kapal | 50 / 75 / 100 / 150 / 200 mm | Nako-customize |
Ang mga polyurethane sandwich panel ay nag-aalok ng mababang halaga ng thermal conductivity kumpara sa maraming iba pang materyales sa pagkakabukod. Ang mga susunod na henerasyong low-conductivity polyurethane system ay maaaring makamit ang mga halaga ng thermal conductivity mula 0.017 W/(m·K) hanggang 0.019 W/(m·K), na humigit-kumulang 20% na mas mahusay kaysa sa mga tradisyonal na polyurethane formulation. Para sa isang partikular na lugar ng gusali at kapal ng panel, ang paggamit ng mga low-conductivity panel ay maaaring mabawasan ang taunang pagkonsumo ng enerhiya ng humigit-kumulang 13.6%. Ang mga polyurethane sandwich panel na ginawa ng Xinjiang Gangzhisheng ay nagpakita ng nasusukat na thermal conductivity na kasingbaba ng 0.024 W/(m·K). Ang mga panel na ito ay ginamit sa higit sa isang daang proyekto, kabilang ang Korla Guoxin Power Plant at Xinjiang Tianshan Aluminum.
Ang performance ng combustion ng mga polyurethane sandwich panel na ito ay nakakatugon sa Class B1 flame-retardant standard, na may oxygen index na 30% o mas mataas. Ang polyurethane ay isang thermosetting material. Kapag nalantad sa apoy, ang ibabaw ay bumubuo ng carbonized na layer at hindi natutunaw o gumagawa ng mga nasusunog na patak, na tumutulong na maantala ang pagkalat ng apoy. Ang Shanxi Xinhui Food cold storage project, na may lawak na halos 30,000 m², ay gumagamit ng polyurethane sandwich panels na may BASF Elastopir® SBI B1 core material. Ang materyal na ito ay nagbibigay ng mataas na flame retardancy at nakakatugon sa mga kinakailangan sa kaligtasan ng sunog para sa malakihang cold storage facility.
Ang lakas ng bono sa pagitan ng mga nakaharap na sheet at ang polyurethane core ay hindi bababa sa 0.09 MPa. Ang flexural load capacity ay hindi bababa sa 0.5 kN/m² sa deflection na L₀/200. Ang tuluy-tuloy na proseso ng produksyon ay nakakatulong na matiyak ang isang secure na bono, na binabawasan ang panganib ng delamination o blistering sa panahon ng pangmatagalang paggamit.
Ang closed-cell na nilalaman ng matibay na polyurethane foam ay lumampas sa 95% at maaaring umabot ng 100% sa mga lugar na nagpapabalat sa sarili. Nagreresulta ito sa napakababang pagsipsip ng tubig at nakakatulong na maiwasan ang pagpasok ng tubig-ulan at condensation sa panel. Ang materyal ay nagpapakita ng dimensional na katatagan na may pagkakaiba-iba sa ibaba 1% sa ilalim ng mga pagbabago sa temperatura na ±30°C, na binabawasan ang panganib ng pag-crack na dulot ng thermal expansion o contraction. Ito ay angkop para sa mga kapaligiran na may operating temperatura mula -170°C hanggang +100°C.
Noong 2025, ang Shanxi Xinhui Food project ang naging una sa China na gumamit ng low-thermal-conductivity polyurethane sandwich panel sa isang cold storage facility. Ang proyekto ay isang pakikipagtulungan sa pagitan ng BASF at Master Cold Chain. Kabilang dito ang higit sa 50 indibidwal na espasyo, tulad ng 22.7-meter na ganap na automated high-bay warehouse, blast-freezing at karaniwang freezing chamber, at mga processing workshop. Halos 30,000 m² ng mga panel ang ginamit, na may mga pagpipiliang nakaharap kabilang ang single-sided stainless steel, double-sided stainless steel, at double-sided color-coated steel. Ang proyektong ito ay nagbibigay ng praktikal na pagpapatunay ng thermal insulation at kaligtasan ng sunog na pagganap ng mga polyurethane sandwich panel sa mga ultra-low-temperature cold chain environment.
Parehong PU (polyurethane) at PIR (polyisocyanurate) ay matibay na foam core. Ang PIR ay may binagong istrukturang kemikal na nagbibigay ng pinahusay na pagganap ng sunog at mas mataas na pagtutol sa temperatura kumpara sa karaniwang PU. Para sa mga application na may mas mahigpit na mga kinakailangan sa kaligtasan ng sunog, madalas na inirerekomenda ang mga PIR core.
Ang mga polyurethane sandwich panel na may B1 fire rating ay maaaring gamitin sa maraming uri ng gusali, ngunit ang mga lokal na code ng gusali at mga regulasyon sa sunog ay dapat munang suriin. Para sa matataas na gusali o mga lugar na may partikular na mga kinakailangan sa kaligtasan ng sunog, kinakailangan ang isang pagsusuri na tukoy sa proyekto.
Ang kapal ng panel ay depende sa kinakailangang panloob na temperatura, mga kondisyon ng kapaligiran, at mga target na kahusayan sa enerhiya. Ang isang thermal kalkulasyon ay dapat gawin para sa partikular na proyekto. Ang mga karaniwang kapal para sa malamig na imbakan ay mula 100 mm hanggang 200 mm.
Inirerekomenda ang regular na visual na inspeksyon upang suriin kung may pinsala sa ibabaw, pagkabigo ng joint sealant, o kaagnasan ng fastener. Ang mga maliliit na gasgas sa pinahiran na mga nakaharap na bakal ay dapat hawakan ng katugmang pintura upang maiwasan ang kaagnasan. Panatilihing malinaw ang mga daanan ng paagusan upang maiwasan ang akumulasyon ng tubig.
Sinusuri ang mga papasok na hilaw na materyales para sa bawat batch, kabilang ang kapal na nakaharap sa metal, uri ng coating, at kalidad ng polyurethane raw material. Sa panahon ng produksyon, sinusubaybayan ang core density, kapal ng panel, at lakas ng bono. Ang mga natapos na panel ay sinusuri para sa dimensional na katumpakan, kalidad ng ibabaw, at packaging bago ipadala. Available ang mga ulat sa inspeksyon ng pabrika alinsunod sa GB/T 23932-2009, at maaaring ibigay ang mga ulat ng pagsubok sa uri ng third-party kapag hiniling ng proyekto.
Ang ilang polyurethane sandwich panel ay available na may biomass-balanced na hilaw na materyales. Halimbawa, ang BASF at Master ay nakipagtulungan sa Biomass Balance (BMB) polyurethane sandwich panel na nakatanggap ng sertipikasyon ng ISCC PLUS. Nakakatulong ang diskarteng ito na bawasan ang carbon footprint ng proseso ng produksyon ng panel habang pinapanatili ang parehong performance ng produkto. Ang mga panel ay maaari ding idisenyo para sa pag-disassembly at pag-recycle sa pagtatapos ng kanilang buhay ng serbisyo, depende sa nakaharap at pangunahing kumbinasyon ng materyal.
