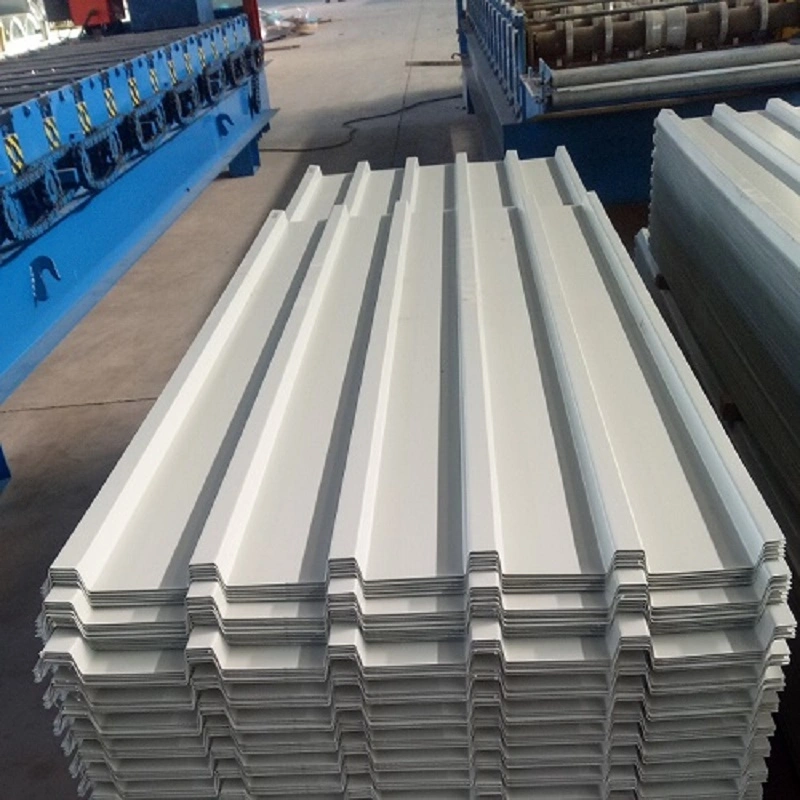

Ang color-coated corrugated steel sheet ay ginawa sa pamamagitan ng paghubog ng isang pre-painted steel coil sa isang corrugated profile. Ang base coil ay cold-rolled o hot-dip galvanized steel na may mga grade gaya ng DX51D, Q195, o SGCC. Bago ang pagpipinta, ang ibabaw ay sumasailalim sa degreasing, phosphating, at chromating. Ang coil pagkatapos ay tumatanggap ng roller-coated finish, karaniwang polyester o PVDF, na may top-side dry film na kapal na 15 μm hanggang 25 μm at isang back-side na kapal na 5 μm hanggang 10 μm. Ibinibigay ng SENBO ang mga sheet na ito pagkatapos suriin ang kapal ng coil, bigat ng coating, at kondisyon ng ibabaw, at kasama sa proseso ng pagbuo ng roll ang pana-panahong pag-verify ng geometry ng profile.

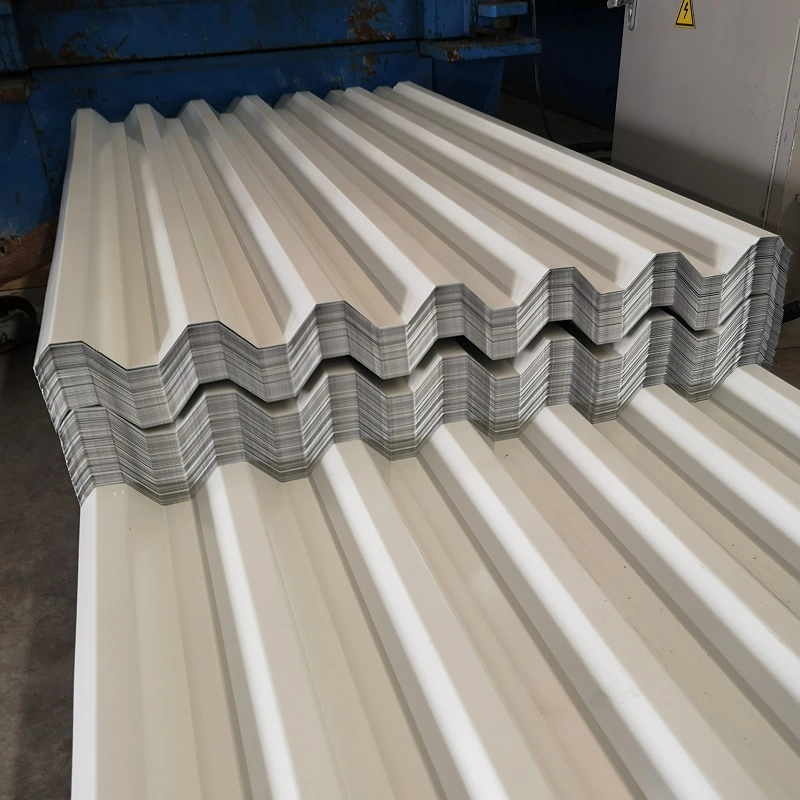

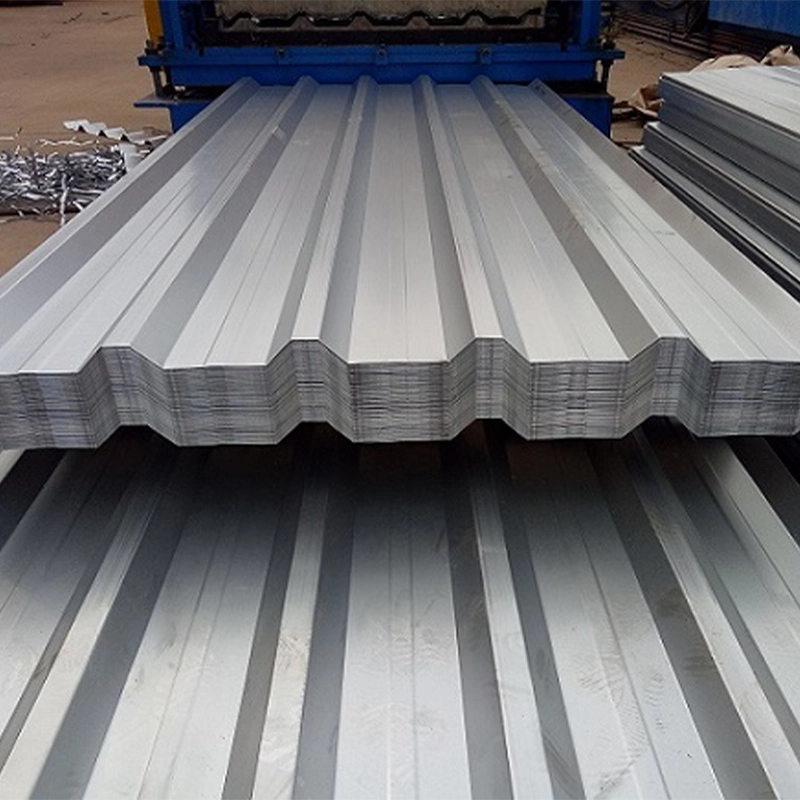

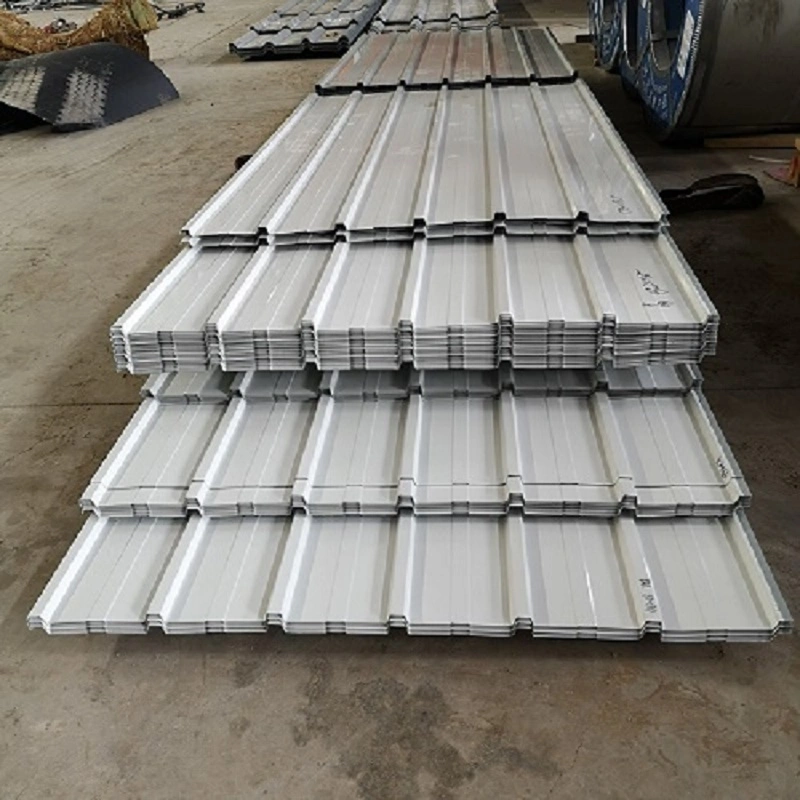

Ang Colour-coated Corrugated Steel Sheet ay malamig na nabuo sa isang cross-section ng parallel ribs at valleys. Ang hugis na ito ay nagbibigay ng mataas na longitudinal flexural stiffness at epektibong pag-agos ng tubig habang pinapanatili ang kapal ng materyal sa pagitan ng 0.2 mm at 1.2 mm. Kasama sa mga karaniwang profile ang YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750, at YX51-250-750. Ang mabisang lapad ng saklaw ay mula 300 mm hanggang 1,150 mm. Ang haba ng sheet ay pinutol ayon sa pagkakasunud-sunod. Ang produkto ay sumusunod sa GB/T 12755-2008, na tumutukoy sa mga kinakailangan para sa materyal na komposisyon, mekanikal na katangian, coating, at dimensional tolerances.
| item | Halaga | Sanggunian o Tala |
|---|---|---|
| Batayang grado ng materyal | DX51D, Q195, Q195L, SGCC | Cold-rolled o hot-dip galvanized coil |
| Karaniwang kapal | 0.13–1.2 mm | Ang kapal ay pinili ayon sa pag-load at span |
| Epektibong lapad ng saklaw | 300–1150 mm | Depende sa uri ng profile |
| lakas ng ani | 270–380 MPa | Karaniwang saklaw para sa mga gradong ito |
| lakas ng makunat | ≥300 MPa | Nakakatugon sa mga kinakailangan sa istrukturang sobre |
| Galvanized coating | 30–180 g/m² | Dalawang panig na bigat ng patong |
| Kulayan ang tapusin | PE o PVDF | Nangungunang 15–25 μm; likod 5–10 μm |
| Buhay ng serbisyo | 15–20 taon | Sa ilalim ng normal na kondisyon at tamang pagpapanatili |
| Mga halimbawa ng profile | YX15-225-900, YX25-205-820, YX35-125-750 | Gayundin ang YX10-130-910 at YX51-250-750 |
| Naaangkop na pamantayan | GB/T 12755-2008 | Profiled steel sheet para sa gusali |
Ang Color-coated Corrugated Steel Sheet na ito ay kadalasang ginagamit para sa mga bubong at dingding sa mga pang-industriyang halaman at bodega. Ang 760-type na profile ay karaniwan para sa bubong dahil sinusuportahan ng geometry nito ang magandang drainage at nililimitahan ang bilang ng mga side lap. Sa isang proyekto sa baybayin, isang 48,000 m² na halaman sa Southeast Copper Industry ang gumamit ng kulay na bubong na bakal na may distributed na photovoltaic system. Ang bubong ay gumanap nang katanggap-tanggap sa ilalim ng maulan na kondisyon ng rehiyon, na nagpapakita ng pagiging angkop ng materyal para sa malalaking sobre ng pabrika.
Ang mga corrugated color-coated na sheet ay angkop sa modular at pansamantalang konstruksyon dahil ang mga ito ay magaan, madaling gupitin, at mabilis na i-install. Kasama sa proyekto ng Shanghai Nanhe Branch Line Park ang isang istasyon na ginawa gamit ang color-coated na corrugated na bubong at mga modular na pamamaraan sa loob ng 45 araw. Kasama sa mga katulad na aplikasyon ang mga prefabricated na cabin, pansamantalang opisina, pag-imbak ng site, at mga canopy.
Ginagamit din ang profile sa ilang partikular na espesyal na kapaligiran, tulad ng mga interior ng cabin ng barko. Kung ganoon, ang corrugation ay nagbibigay ng surface flatness at visual structure habang binabawasan ang dami ng light-gauge steel framing na kinakailangan sa likod ng panel.
Dapat kumpirmahin ng mga sertipiko ng mill ang base metal grade, galvanized coating weight, at kapal ng paint film. Sa panahon ng produksyon, ang mga sukat ng profile gaya ng taas ng tadyang, pitch, at epektibong lapad ay sinusuri sa mga regular na pagitan. Bago ipadala, ang mga sheet ay siniyasat para sa mga depekto sa patong, mga gasgas sa ibabaw, at katumpakan ng dimensional. Para sa malalaking proyekto, maaaring magpadala ng mga sample para sa third-party na salt spray o accelerated weathering test kung kinakailangan.
Ang PE ay isang pamantayan, matipid na pagtatapos para sa mga pangkalahatang gusaling pang-industriya sa banayad na kapaligiran. Nagbibigay ang PVDF ng mas mahusay na pagpapanatili ng kulay at paglaban sa UV at spray ng asin, na ginagawa itong mas kanais-nais para sa mga lugar sa baybayin o lubhang kinakaing unti-unti. Ang pagpipilian ay dapat tumugma sa inaasahang buhay ng serbisyo at pagkakalantad sa kapaligiran ng proyekto.
Ang slope na 5% ay karaniwang inirerekomenda para sa mga screw-fixed lapped system. Ang mga mas mababang slope ay nangangailangan ng karagdagang sealing at disenyo ng drainage, at ang katanggap-tanggap na minimum ay dapat kumpirmahin ng project engineer batay sa lokal na intensity ng ulan.
Ang ilang mga profile ay maaaring kurbada sa isang malaking radius sa pamamagitan ng roll forming o press braking. Ang pinakamababang radius ay depende sa kapal ng sheet, rib geometry, at flexibility ng coating. Dapat kumpirmahin ng supplier ang limitasyon sa pagbuo bago mailagay ang order.
Ang lahat ng mga sheet para sa parehong ibabaw ay dapat i-order mula sa parehong coil batch hangga't maaari. Kung hindi maiiwasan ang maraming batch, humiling ng pagbabasa ng kulay at sumang-ayon sa isang tolerance gaya ng ΔE ≤ 1.5. Nakakatulong din ang wastong pagkakasunud-sunod ng imbakan at pag-install na maiwasan ang nakikitang pagkakaiba-iba.
