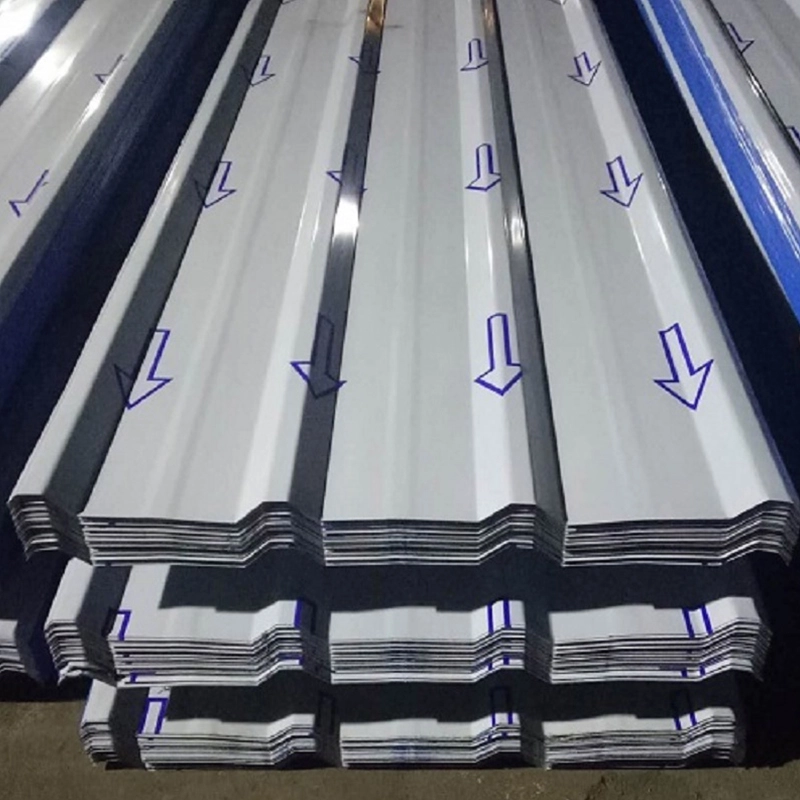

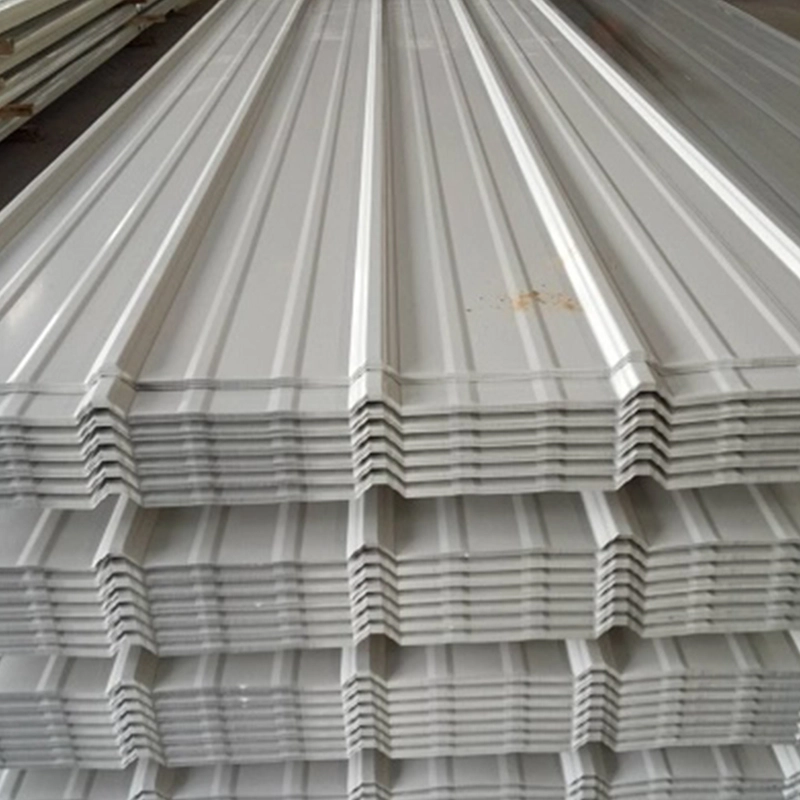

Metal Profiled Sheet

Ang Metal Profiled Sheet, na tinatawag ding corrugated metal panel, ay ginawa sa pamamagitan ng roll forming thin steel o aluminum alloy coil sa isang corrugated cross-section sa ambient temperature. Ang batayang materyal ay pinili ayon sa kapaligiran ng proyekto at mga kinakailangan sa pagkarga. Ang SENBO ay nagpapatakbo ng multi-roll na tuluy-tuloy na bumubuo ng mga linya at nagsasagawa ng mga dimensional na pagsusuri sa taas ng tadyang, lapad ng sheet, at geometry ng profile sa panahon ng produksyon. Ang kumpanya ay nagpapanatili din ng mga papasok na talaan ng inspeksyon para sa kapal ng base metal at bigat ng patong.

Mga Opsyon sa Substrate

• Galvanized steel sheet:Kasama sa mga karaniwang marka ng konstruksiyon ang Z275 at Z450, na may double-sided zinc coating weights na 275 g/m² at 450 g/m² ayon sa pagkakabanggit. Ang pinakamababang kapal ng patong sa bawat panig ay humigit-kumulang 19 μm.
• Al-Zn alloy coated steel sheet:Ang metalikong patong ay naglalaman ng humigit-kumulang 55% aluminyo, 43.5% sink, at 1.5% silikon. Ang paglaban sa kaagnasan ay 3 hanggang 5 beses kaysa sa galvanized na bakal. Ang AZ150 ay isang malawak na ginagamit na grado.

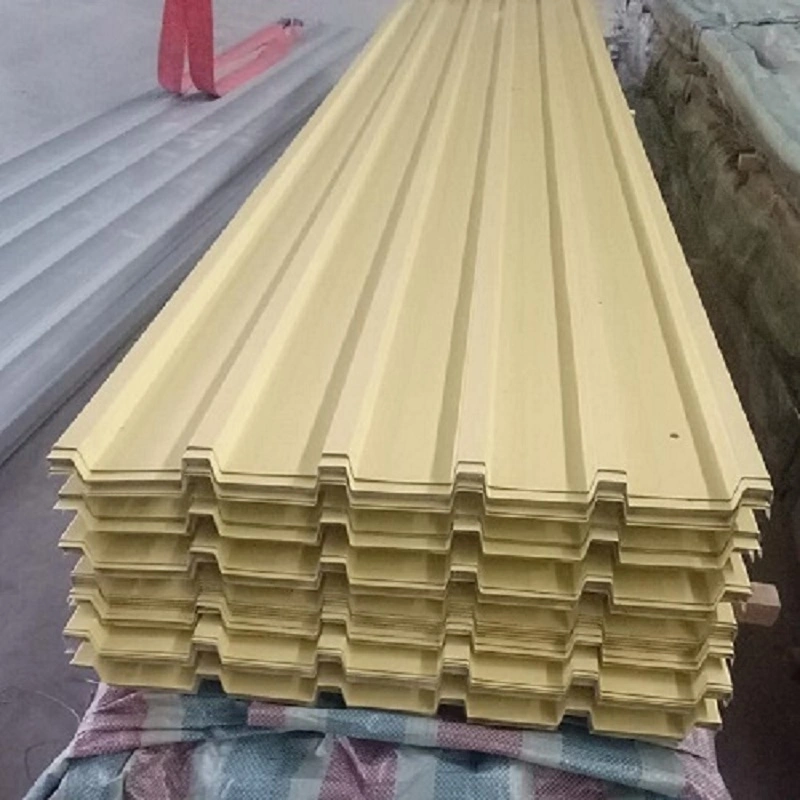

• Sheet na pinahiran ng kulay:Gumagamit ng galvanized o Al-Zn substrate na may pretreatment at organic coating gaya ng polyester, acrylic, o fluorocarbon. Pinagsasama ng pagpipiliang ito ang proteksyon ng kaagnasan na may pandekorasyon na pagtatapos.
• Aluminyo haluang metal sheet:Ang mga semi-hard aluminum alloy sheet mula sa 0.6 mm hanggang 1.2 mm ang kapal ay nag-aalok ng magandang corrosion resistance at formability. Ang isang insulating barrier ay kinakailangan sa mga koneksyon na may magkakaibang mga metal upang maiwasan ang galvanic corrosion.

Pagbubuo at Pag-uuri

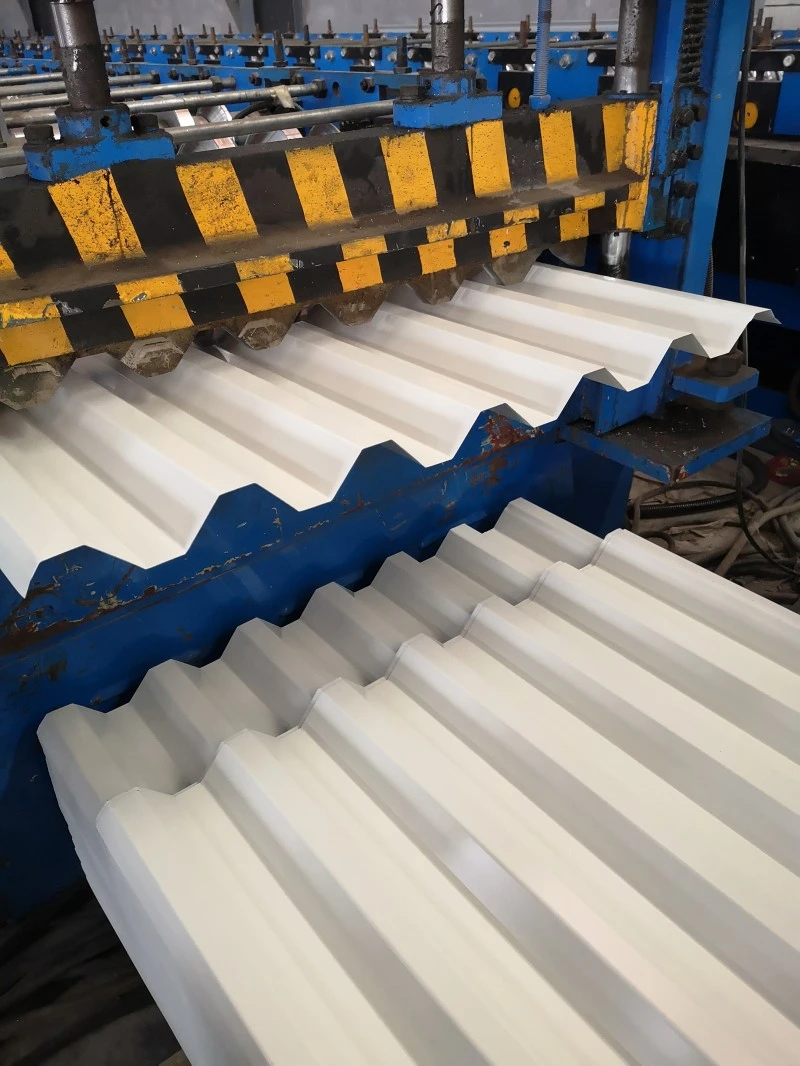

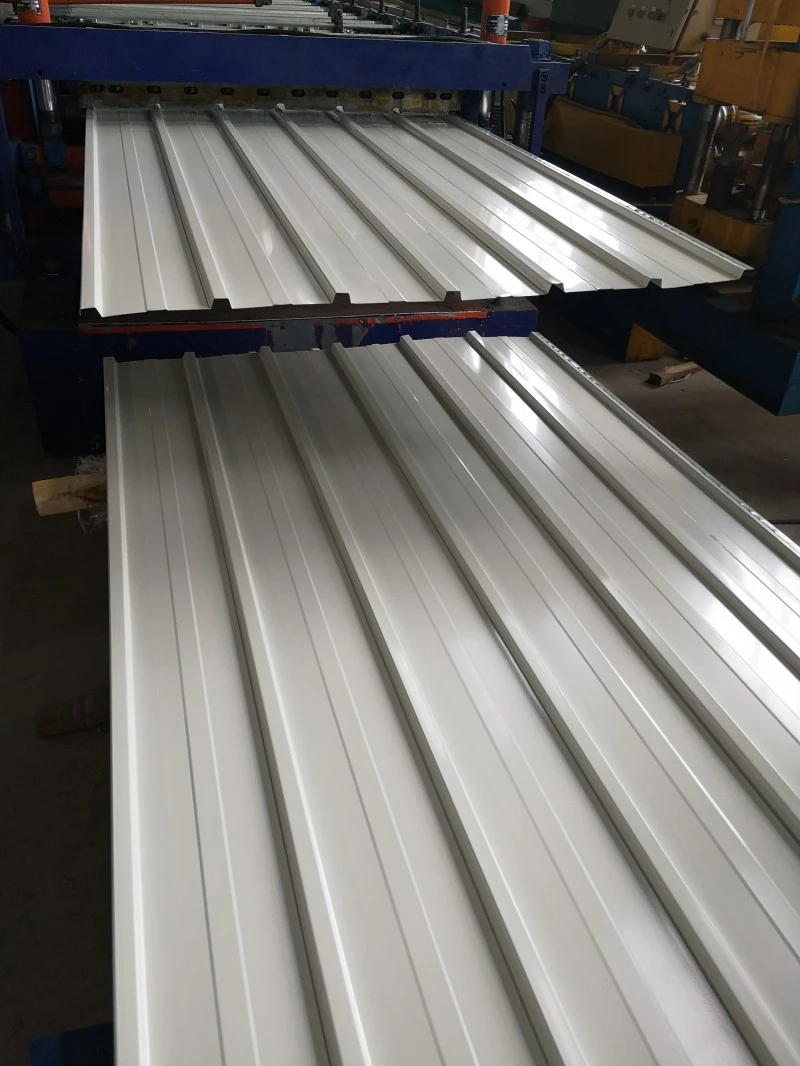

Ang Metal Profiled Sheet ay nabuo sa tuloy-tuloy na roll forming lines at maaaring gawin sa mga haba mula sa ilang metro hanggang sampu-sampung metro. Ang factory prefabrication ay nagbibigay ng mataas na dimensional na katumpakan ngunit nalilimitahan ng haba ng transportasyon. Ang on-site forming ay nagbibigay-daan sa haba ng sheet na tumugma sa proyekto, na binabawasan ang mga end lap at nakakatipid ng materyal at paggawa. Ang mga produkto ay inuri ayon sa cross-section sa V-shaped, U-shaped, W-shaped, ribbed, stiffened, at dovetail-grooved na mga uri. Sa pamamagitan ng aplikasyon, kasama sa mga ito ang mga panel ng bubong, mga panel sa dingding, pinagsama-samang palapag ng sahig, at mga naka-arko na panel ng istruktura.

Teknikal na Pagtutukoy

Data ng Application ng Proyekto

1. Mga Gusaling Pang-industriya at Warehouse

Ang mga profile na metal sheet ay karaniwang ginagamit para sa mga bubong at dingding na enclosure sa mga pang-industriyang halaman at bodega dahil sa kanilang mababang timbang sa sarili at sapat na lakas. Para sa mga proyektong walang thermal insulation, ang pagkonsumo ng bakal ay humigit-kumulang 5 kg/m² hanggang 11 kg/m². Ang metal na bubong sa Pingliang Sports Park complex, na na-install sa pagitan ng Hunyo 2020 at Hunyo 2023, ay gumamit ng 0.6 mm makapal na Al-Zn coated profiled steel sheets bilang roof base layer. Ang proyekto ay nakatanggap ng Silver Award para sa Engineering Technology sa 2024 Building Waterproofing Industry Science and Technology Awards, na nagpapahiwatig ng materyal na ginanap na katanggap-tanggap sa isang malaking pampublikong pasilidad.

2. Composite Floor Systems

Kapag pinagsama sa kongkreto, ang profiled steel sheeting ay gumaganap bilang parehong permanenteng formwork at tensile reinforcement. Ang pamamaraang ito ay nag-aalis ng pangangailangan para sa tradisyunal na timber formwork at pansamantalang shoring. Upang mapabuti ang bono sa pagitan ng bakal at kongkreto, ang mga shear stud ay maaaring i-pre-welded sa sheet, o ang sheet ay maaaring mabuo gamit ang bidirectional stiffening ribs. Ang mga composite floor system ay malawakang ginagamit sa matataas na gusali at multi-story na pang-industriyang istruktura.

3. Arched at Curved Structures

Ang Metal Profiled Sheet ay maaaring mabuo bilang flat o curved panel. Ang mga curved sheet ay nagbibigay-daan sa mga arched building na pinagsasama ang beam, slab, at column functions sa isang solong structural form. Ang mga sistema ng bubong ay maaaring gawin bilang mga curved o variable-section na panel at angkop para sa waterproofing grades I hanggang III na may minimum na slope na 1.5 degrees.

4. Waterproofing sa Bubong at Paglaban sa Hangin

Ang mga sistema ng bubong ay karaniwang gumagamit ng alinman sa lapped screw-fixed na mga koneksyon o high-standing-seam interlocking na mga disenyo. Gumagamit ang standing seam method ng mga nakatago, hindi nakakapasok na mga fastener at inilapat sa mga proyekto tulad ng mga terminal na gusali sa Beijing Capital International Airport. Ang 360° standing-seam profiled sheet system ng SENBO ay may lapad na panel na 430 mm at taas ng rib na 65 mm. Ito ay idinisenyo para sa isang drainage slope na hindi bababa sa 5% at purlin spacing na hindi hihigit sa 1.5 m. Pinapabuti ng nakatagong paraan ng pangkabit ang paglaban sa pagtaas ng hangin at binabawasan ang mga daanan ng pagtagas kumpara sa mga nakalantad na fastener.

Mga Katangian ng Produkto

• Magaan at matipid:Ang pagkonsumo ng bakal na 5 kg/m² hanggang 11 kg/m² para sa bubong at isang matipid na span sa paligid ng 3.5 m ay ginagawang angkop ang materyal para sa malalaking enclosure.
• paglaban sa kaagnasan:Ang mga sheet na pinahiran ng Al-Zn ay nagbibigay ng 3 hanggang 5 beses ang resistensya ng kaagnasan ng galvanized steel. Ang PVDF coatings ay higit na nagpapahaba ng buhay ng serbisyo sa mga agresibong kapaligiran.
• Iba't ibang profile:May mga profile na hugis V, ribed, stiffened, at dovetail. Maaaring gawin ang mga curved at variable-section panel para sa mga espesyal na anyo ng arkitektura.
• Dalawang mga mode ng produksyon:Ang factory prefabrication o on-site roll forming ay nagbibigay ng flexibility sa haba ng sheet at pagpaplano ng transportasyon.
• Recyclable na materyal:Maaaring i-recycle ang mga sheet ng bakal at aluminyo sa pagtatapos ng serbisyo. Ang mga sheet ay maaari ding isama sa mga photovoltaic system para sa pagbuo ng enerhiya.

Mga Karaniwang Aplikasyon

• Pag-cladding ng bubong at dingding para sa mga pang-industriyang halaman at mga bodega ng logistik.
• Metal roofing para sa mga pampublikong gusali tulad ng mga stadium, exhibition center, at airport terminal.
• Composite floor decking para sa matataas na gusali at maraming palapag na pang-industriyang pasilidad.
• Mga arched na gusali at pansamantalang istruktura na nakikinabang sa isang self-supporting shell form.

Mga Rekomendasyon sa Pag-install at Pangangasiwa

• Magtabi ng mga sheet sa mga level support at panatilihing tuyo ang mga ito. Gumamit ng breathable na takip kung hindi maiiwasan ang panlabas na imbakan.
• Iangat ang mga bundle na may malalapad na lambanog o spreader bar upang maiwasan ang pagpapapangit ng tadyang at pagkasira ng coating.
• Gupitin ang mga sheet na may mga gunting o nibbler. Iwasan ang abrasive cutting na nagdudulot ng init at nakakasira sa metal o organic na coating.
• Gumamit ng mga fastener na may mga washer na tugma sa sheet material upang maiwasan ang galvanic corrosion.
• Sundin ang tinukoy na side lap at mga detalye ng end lap. Sa mga lugar na malakas ang hangin, dagdagan ang density ng fastener sa mga gilid at sulok ng bubong.
• Para sa mga standing seam system, i-verify ang clip engagement at seam tightness bago lumipat sa susunod na panel.

Mga Karaniwang Tanong

Paano ako pipili sa pagitan ng galvanized, Al-Zn coated, at color-coated na mga sheet?

Ang pagpili ay depende sa kapaligiran sa atmospera at mga kinakailangan sa hitsura. Ang mga galvanized sheet ay matipid para sa banayad na mga kondisyon. Ang Al-Zn coated sheets ay nag-aalok ng mas mahusay na corrosion resistance at mas gusto para sa coastal o industrial na mga lokasyon. Ang mga sheet na pinahiran ng kulay ay nagdaragdag ng matibay na pandekorasyon na pagtatapos at pinipili kapag mahalaga ang hitsura o kapag kailangan ng karagdagang proteksyon sa patong.

Maaari bang gamitin ang mga profiled metal sheet para sa parehong mga aplikasyon sa bubong at dingding?

Oo, ngunit maaaring mag-iba ang profile at kapal. Ang mga panel ng bubong ay dapat hawakan ang pagpapatapon ng tubig at pagtaas ng hangin, habang ang mga panel ng dingding ay higit na nakatuon sa pagkarga ng hangin at hitsura. Ang mga talahanayan ng span ng gumawa ay dapat gamitin upang piliin ang tamang profile para sa bawat aplikasyon.

Ano ang pinakamababang slope ng bubong para sa mga sheet na ito?

Para sa mga lapped screw-fixed system, tipikal ang minimum na slope na 5%. Maaaring gamitin ang mga standing seam system sa mga slope na kasingbaba ng 1.5 degrees kapag naka-install na may wastong seam sealing at disenyo ng drainage. Dapat ding isaalang-alang ang pag-load ng hangin sa disenyo ng proyekto at intensity ng ulan.

Paano pinangangasiwaan ang thermal expansion at contraction sa mahabang sheet?

Ang mga mahahabang sheet ay lumalawak at umuurong sa mga pagbabago sa temperatura. Ang mga standing seam system ay nagbibigay-daan sa paggalaw sa pamamagitan ng mga sliding clip. Para sa mga lapped system, ang detalye ng end lap at fastener spacing ay dapat na idinisenyo upang mapaunlakan ang thermal movement. Ang haba ng sheet at hanay ng temperatura ay dapat suriin ng project engineer.

Quality Control at Documentation

Ang mga supplier ay dapat magbigay ng mga mill test certificate para sa base metal at coating weight records. Ang mga sukat ng profile gaya ng taas ng tadyang, pitch, at epektibong lapad ay sinusuri sa panahon ng produksyon at bago ipadala. Para sa mga proyektong may partikular na mga kinakailangan sa wind uplift, maaaring magbigay ng mga ulat sa pagsubok o kalkulasyon. Ang inspeksyon sa pagtanggap sa lugar ay dapat na i-verify ang kapal ng sheet, hugis ng profile, kondisyon ng coating, at haba laban sa pagkakasunud-sunod.

Mga Pagsasaalang-alang sa Pagpili

• Tukuyin ang kategorya ng environmental corrosion ng site bago piliin ang base material at coating.
• Kumpirmahin ang pag-load at span ng hangin ng disenyo para piliin ang tamang kapal at profile ng sheet.
• Suriin ang slope ng bubong at layout ng drainage upang maiwasan ang pag-iipon ng tubig at pagtagas.
• Para sa mahabang tuloy-tuloy na mga sheet, i-verify na ang ruta ng transportasyon ay maaaring tumanggap ng kinakailangang haba o plano para sa on-site na roll forming.
• Kung gagamitin ang sheet sa isang composite floor system, kumpirmahin ang kinakailangang shear stud layout at fire rating na kinakailangan.
