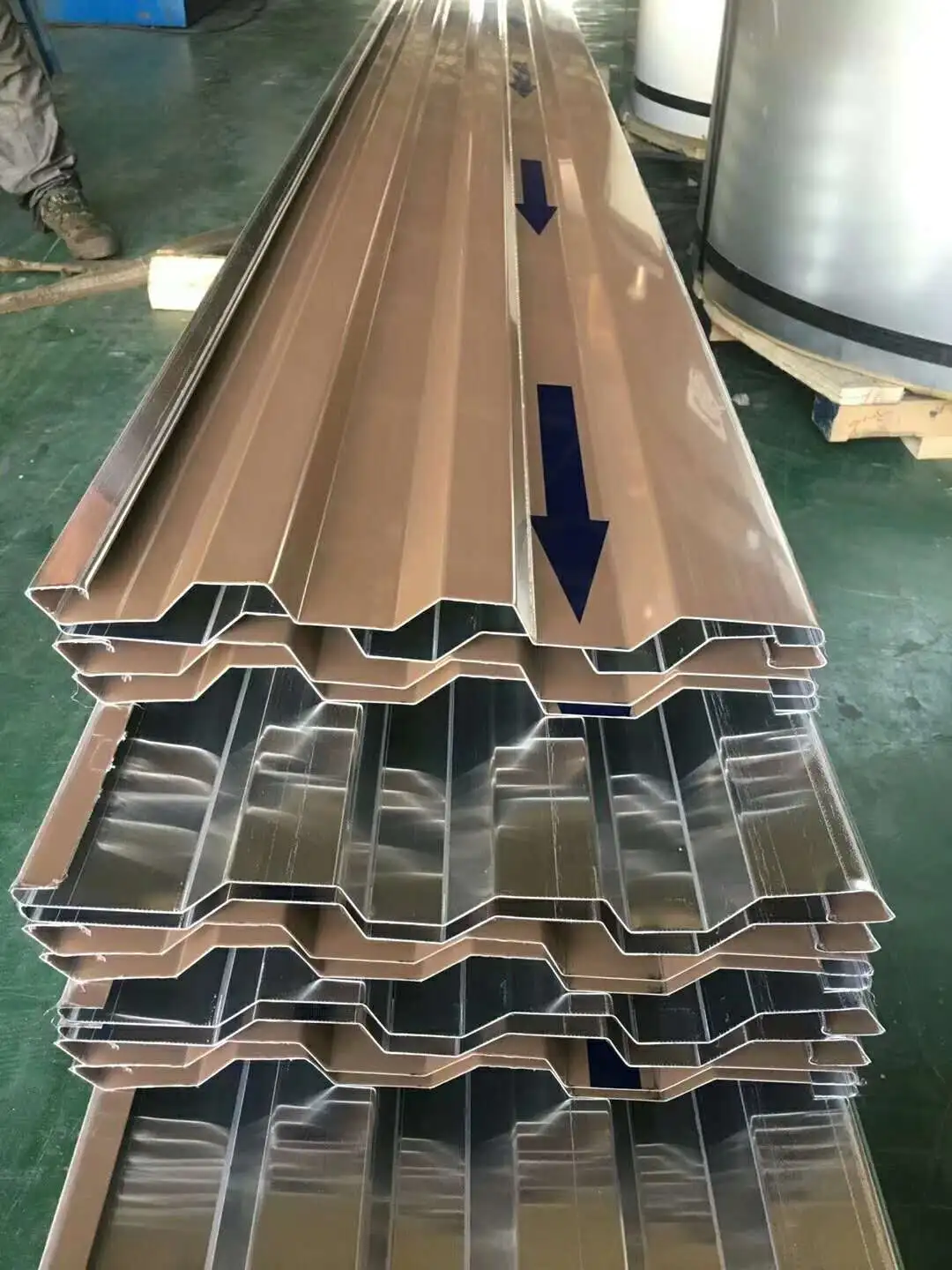

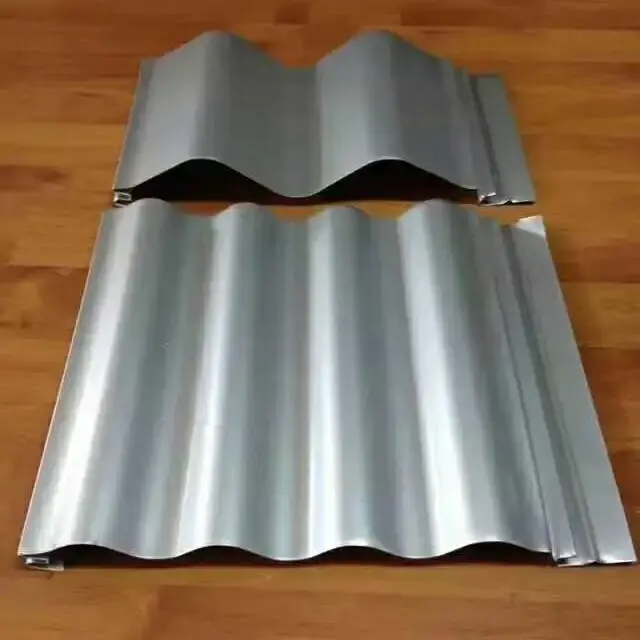

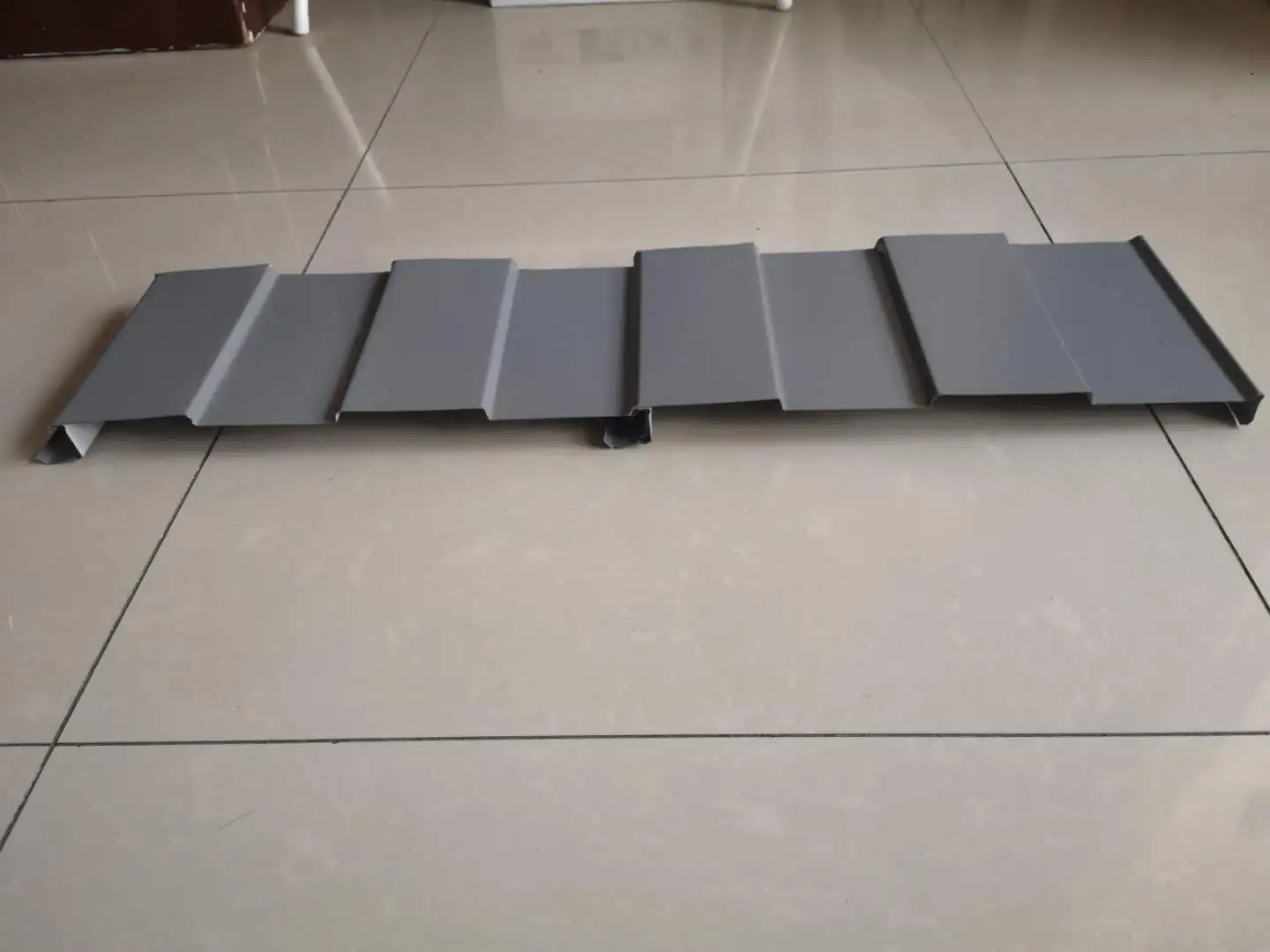

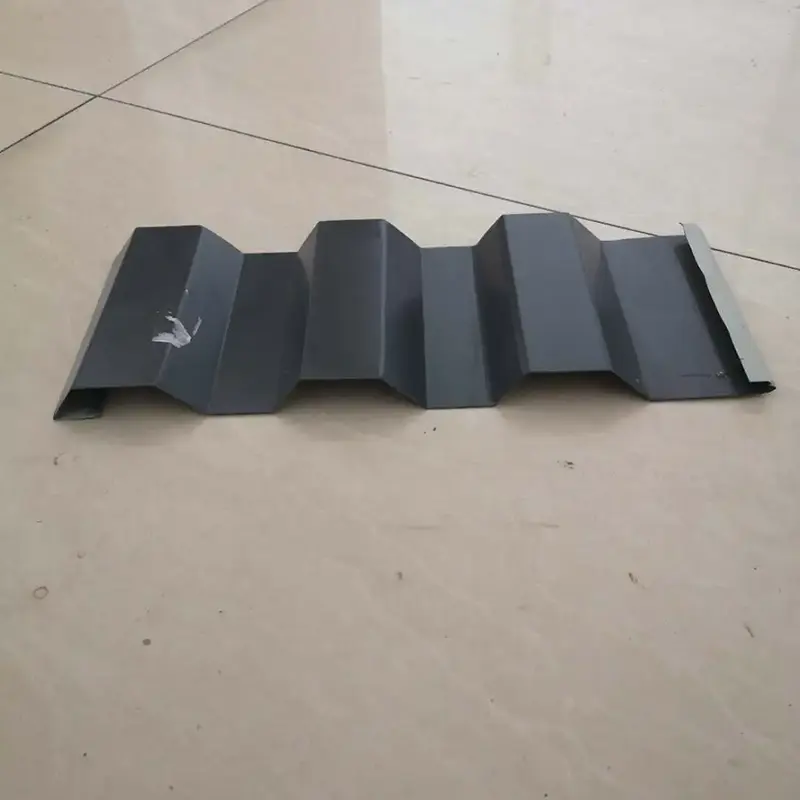

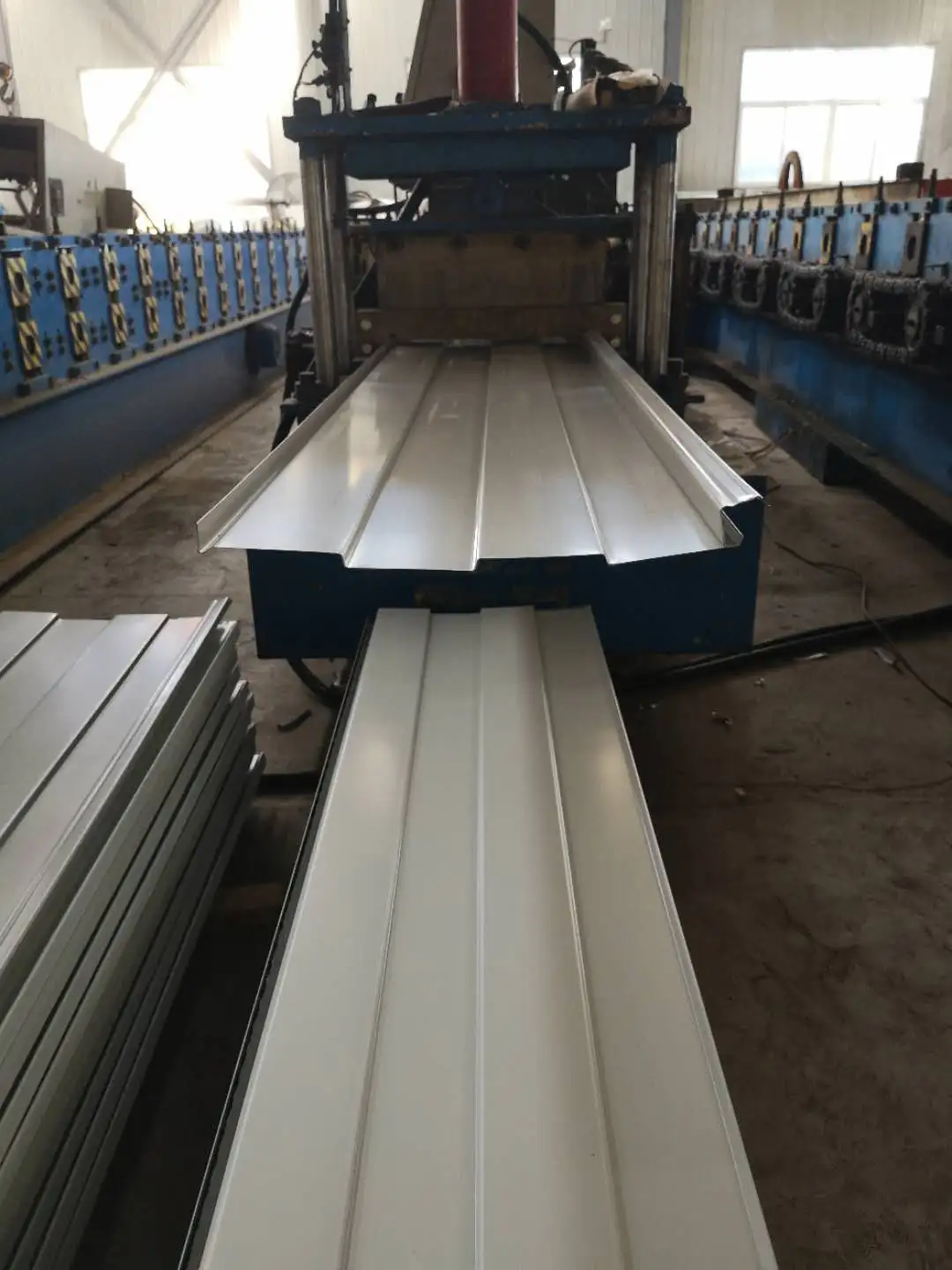

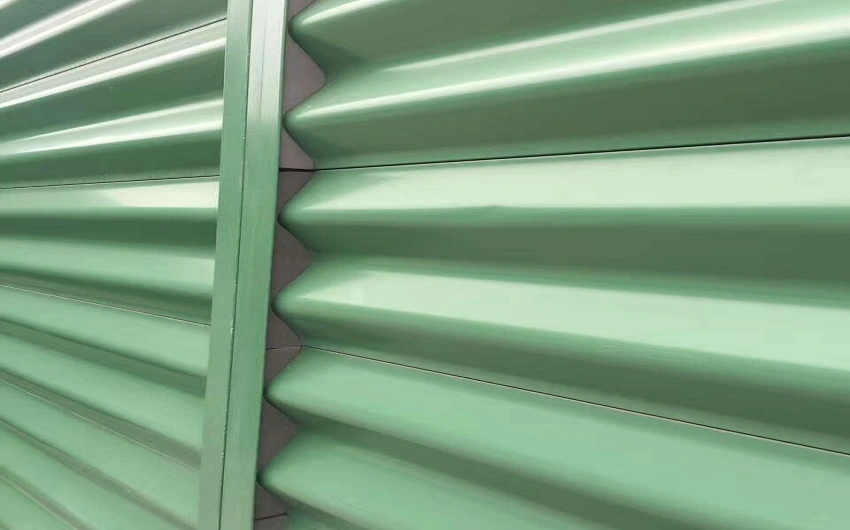

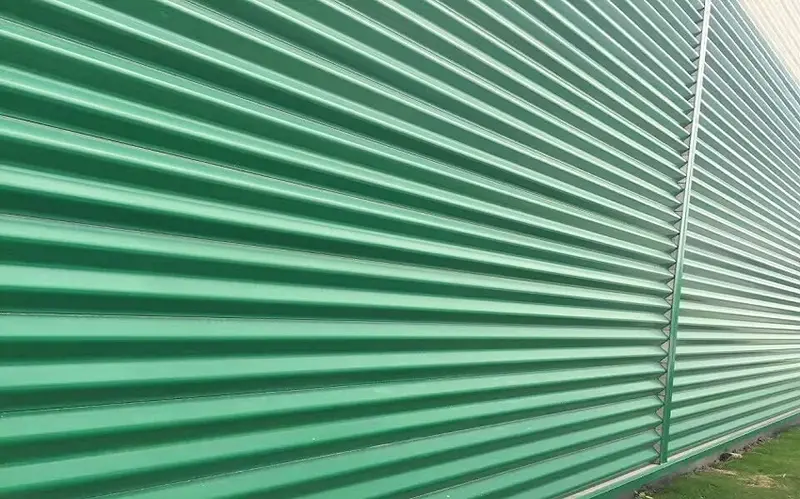

Ang mga concealed-fastener na color-coated steel panel, na tinatawag ding hidden-fastener o concealed-clip roofing panels, ay mga profiled sheet na roll-formed mula sa color-coated steel. Ang mga ito ay naayos sa mga purlin sa bubong na may katugmang galvanized o aluminum alloy na bracket kaysa sa mga nakalantad na turnilyo. Ang pagkakasunud-sunod ng koneksyon ay nagsasangkot ng pag-fasten ng mga nakatagong bracket sa mga purlin, paglalagay ng female rib ng panel sa gitnang rib ng bracket, at pagkatapos ay i-lock ang seam gamit ang isang seaming machine upang lumikha ng isang mahigpit na joint sa pagitan ng mga katabing panel. Ginagawa ng SENBO ang mga profile na ito sa mga nakalaang roll-forming na linya at sinusuri ang mga pangunahing dimensyon gaya ng taas ng tadyang, epektibong lapad, at lalim ng pag-lock sa panahon ng produksyon.
Ang pangunahing pagkakaiba mula sa karaniwang kulay na pinahiran ng bakal na bubong ay namamalagi sa paraan ng pangkabit. Ang mga maginoo na panel ay sinigurado ng mga self-tapping screw na dumadaan sa ibabaw ng panel, na nangangailangan ng sealant sa bawat butas ng turnilyo. Sa halip, umaasa ang mga concealed-fastener panel sa mga magkakaugnay na bracket, na nangangahulugang ang ibabaw ay nananatiling walang mga penetration. Ang diskarte na ito ay nagpapabuti sa waterproofing, binabawasan ang pangmatagalang panganib ng kaagnasan sa mga fastener point, at nagbibigay sa bubong ng mas malinis na hitsura.
| Uri ng Profile | Taas ng Tadyang (mm) | Mabisang Lapad (mm) | Nakabukang Lapad (mm) | Paggamit ng Materyal | Mga Karaniwang Aplikasyon |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76% | Mga malalaking pabrika, paliparan, istadyum |
| Modelo 820 | 50 | 820 | 1000 | 82% | Small-to-medium span na mga pang-industriyang halaman |
| CC-750 (YX41-250-750) | 41 | 750 | Hindi nakalista | Hindi nakalista | Malaking lawak na lugar; batay sa teknolohiya ng Australia |
| Tagapagpahiwatig ng Pagganap | Parameter / Pagtutukoy | Remarks |
|---|---|---|
| Batayang Marka ng Materyal | Q235B, Q345, high-strength steel (550 MPa class) | Depende sa uri ng profile |
| Karaniwang Kapal | 0.3–1.0 mm | Karaniwang 0.5–0.6 mm |
| Mga Karaniwang Profile | YX51-380-760 (Jiaochi 760), YX50-410-820 | Epektibong lapad 760 mm o 820 mm |
| Paraan ng Koneksyon | Nakatagong clip-lock o seaming | Walang mga pagpasok ng tornilyo sa ibabaw ng panel |
| Pull-out Resistance | ≥200 kg | Sinusukat na halaga para sa panel clip |
| Single Panel Haba | Hanggang 100 m | Sinusuportahan ang thermal expansion at contraction |

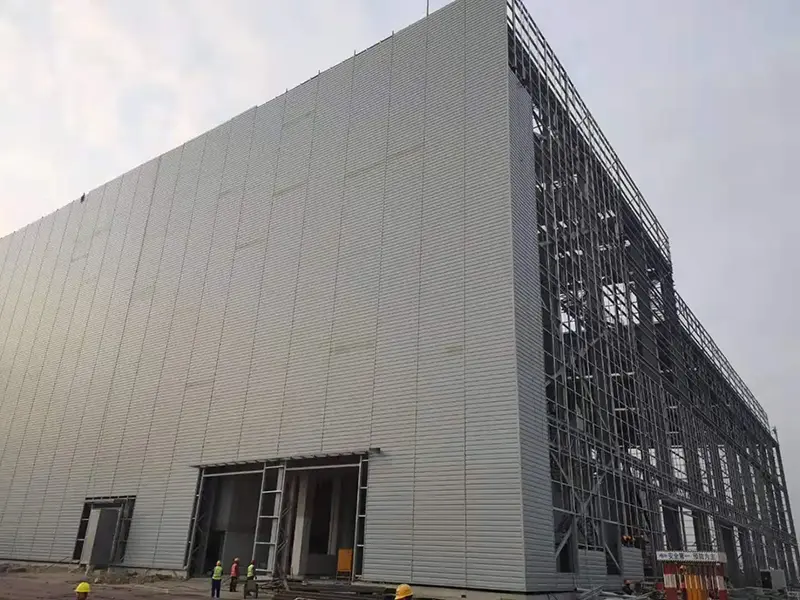

| Saklaw ng Application | Mga plantang pang-industriya na malaki ang haba, mga pampublikong gusali | Hindi angkop para sa mga hubog na bubong na may radius R <50 m |
Dahil ang Concealed-fastener color-coated steel panel surface ay walang fastener penetration, iniiwasan ng system ang isang karaniwang daanan ng pagtagas na makikita sa mga exposed-fastener na bubong. Sa mga tradisyonal na sistema, ang sealant sa mga butas ng turnilyo ay maaaring tumanda at pumutok sa paglipas ng panahon, na nagpapahintulot sa pagpasok ng tubig. Ang profile ng Jiaochi 760, na may taas na rib na 71 mm at rib spacing na 380 mm, ay tumutulong sa tubig-ulan na mabilis na lumipat mula sa mga lambak patungo sa mga ambi. Kapag ang mga tahi ay sarado gamit ang isang seaming machine, ang side interlock ay nagbibigay ng tuluy-tuloy na hadlang laban sa pagpasok ng tubig. Ang kawalan ng mga butas sa ibabaw ay binabawasan din ang potensyal para sa kaagnasan simula sa mga fastener.
Ang mga bracket na humahawak sa mga panel sa mga purlin ay idinisenyo upang labanan ang pagtaas. Sa panahon ng 5 MW color-steel-roof photovoltaic project sa Shenzhen Bao'an International Airport, umabot sa 0.75 kN/m² ang presyon ng hangin sa lugar. Ang mga pull-out na pagsubok sa mga nakatagong clip ay nagtala ng lakas ng pull-out na 200 kg, na nakakatugon sa mga kinakailangan sa kaligtasan. Ang YX41-250-750 concealed-clip panel ay gumagamit ng bakal na may yield strength na hindi bababa sa 550 MPa at may locking depth na higit sa 5.2 mm. Ang bawat interlocking rib ay naka-angkla ng isang fixing clip, na nagpapabuti sa kakayahan ng bubong na humawak ng hangin at snow load.
Ang pag-aayos ng mga clip ay nagpapahintulot sa mga panel ng bubong na mag-slide sa kahabaan ng slope habang ang metal ay lumalawak at kumukontra sa mga pagbabago sa temperatura. Ang mga panel ay nananatiling nakatuon sa mga clip sa panahon ng paggalaw na ito, kaya ang koneksyon sa pagitan ng bubong at istraktura ay nananatiling matatag. Nagbibigay-daan ito sa tuluy-tuloy na haba ng panel na lampas sa 100 metro nang hindi nangangailangan ng mga transverse overlap, na kapaki-pakinabang para sa malalaking bubong.
Gumagamit ang system ng mga factory-prefabricated na panel na magkakaugnay sa site. Ang ilang mga profile na nakatago-clip, tulad ng CC-750, ay hindi nangangailangan ng isang espesyal na seaming machine, na maaaring mabawasan ang paggawa at paikliin ang oras ng pag-install. Ang stock ng coil ay maaaring putulin sa haba sa lugar ng trabaho, na nagpapagana ng mga solong panel na higit sa 100 metro at pinapaliit ang bilang ng mga end lap. Ang pamamaraang ito ay nagpapababa din ng panganib ng pagtagas sa mga transverse joints.

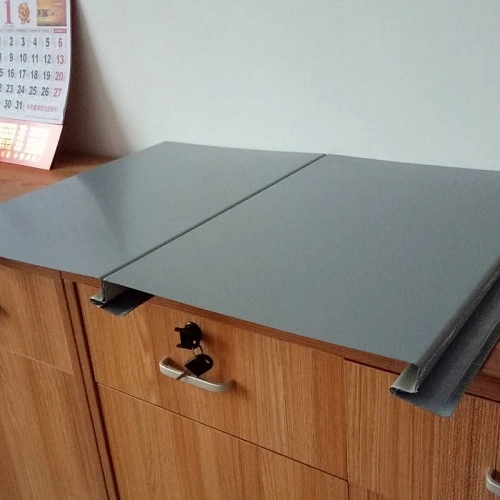

Ang side interlock ay nabuo nang wala sa loob gamit ang isang seaming machine. Ang resultang joint ay sapat na masikip upang labanan ang pagpasok ng tubig sa ilalim ng normal na mga kondisyon. Ang wastong slope ng bubong at disenyo ng drainage ay nakakatulong din na mabilis na maalis ang tubig mula sa mga tahi.
Karamihan sa mga nakatago-fastener na profile ay inilaan para sa tuwid o napakalaking radius na bubong. Ang pinakamababang curvature radius ay depende sa profile ng panel at kapal ng materyal. Para sa mga curved application, suriin sa manufacturer bago mag-order.
Ang mga nakalantad na fastener ay nangangailangan ng sealant sa bawat butas ng turnilyo. Sa paglipas ng panahon, ang sealant ay maaaring magpababa at lumikha ng mga daanan ng pagtagas. Tinatanggal ng mga nakatagong fastener ang maintenance point na ito at binabawasan ang panganib ng pagpasok ng tubig at kaagnasan sa paligid ng mga butas ng turnilyo.
Ang mga pull-out na pagsubok sa mga clip ay maaaring isagawa sa site o sa isang laboratoryo. Ang sinusukat na halaga ay dapat ihambing sa disenyo ng wind uplift load para sa lokasyon ng gusali. Maaaring magbigay ang mga supplier ng data ng pagsubok o tumulong sa pag-verify na partikular sa proyekto.
Bago ipadala, sinusuri ang mga panel para sa geometry ng profile, lalim ng pag-lock, kondisyon ng coating sa ibabaw, at katumpakan ng dimensional. Ang mga sertipiko ng mill para sa base na bakal ay dapat na magagamit, kasama ang mga ulat para sa lakas ng pag-pull-out ng clip kapag kinakailangan. Sa panahon ng pag-install, ang mga spot check sa seam engagement at clip alignment ay nakakatulong na matiyak ang pare-parehong kalidad.
