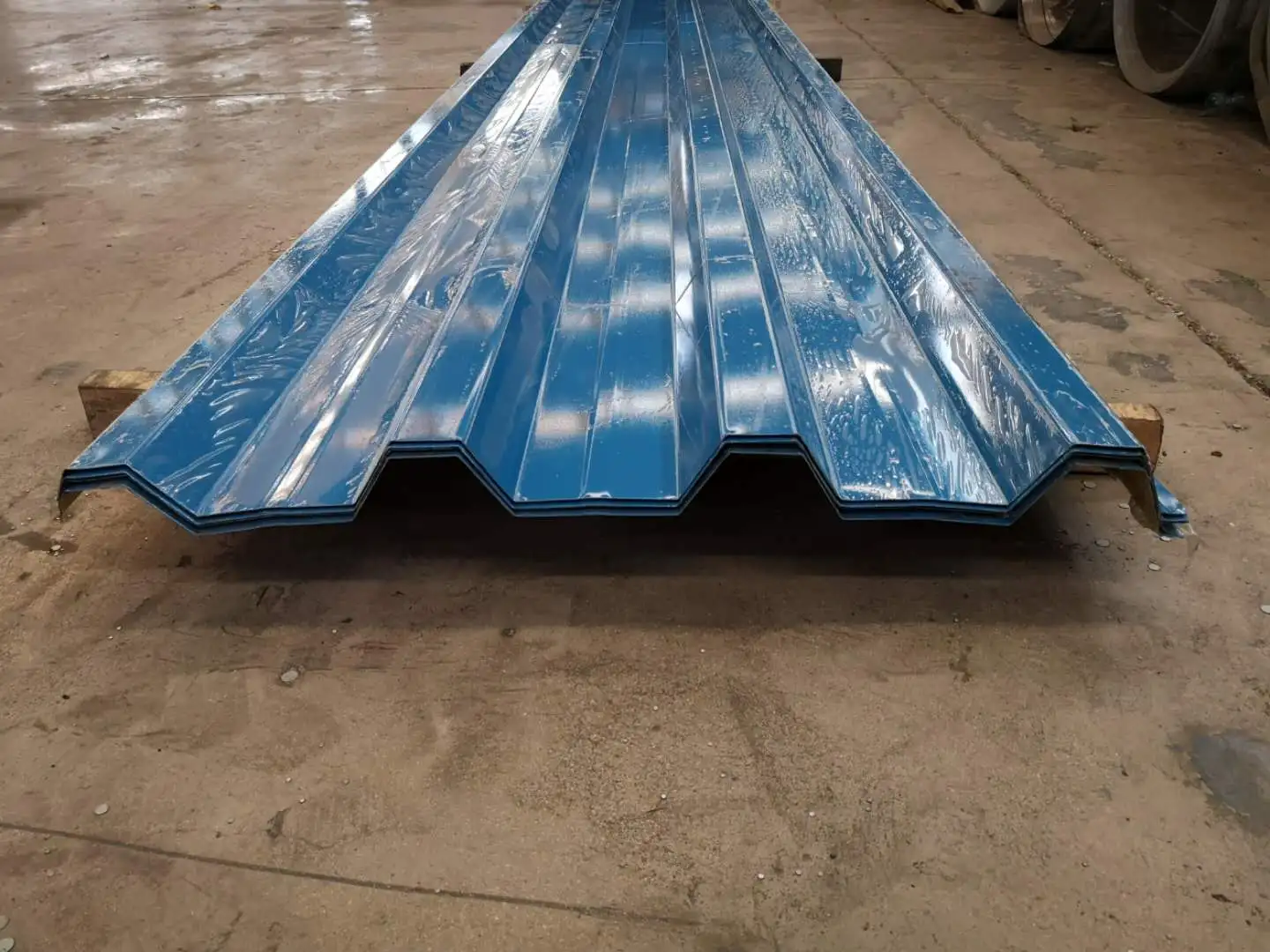

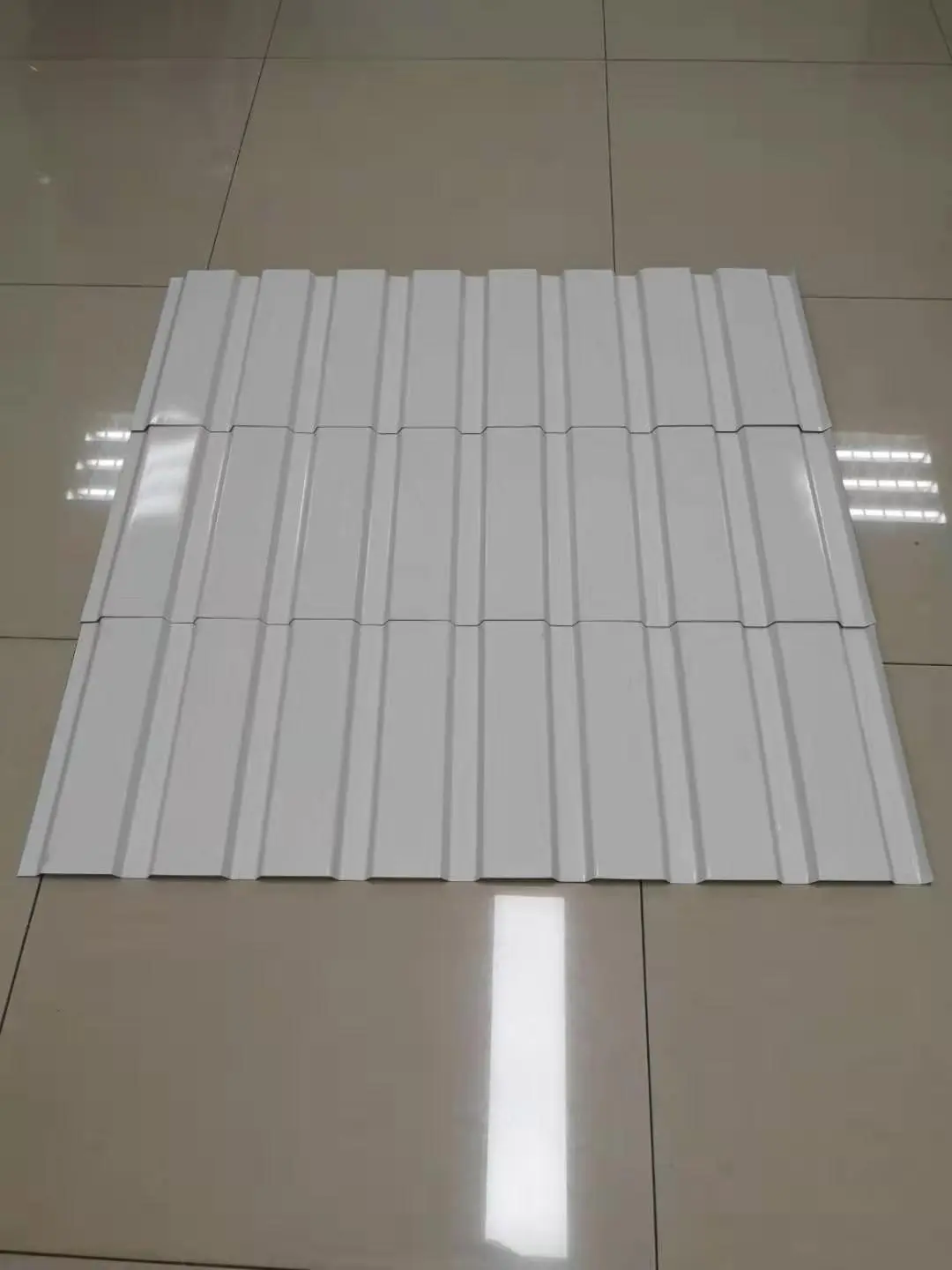

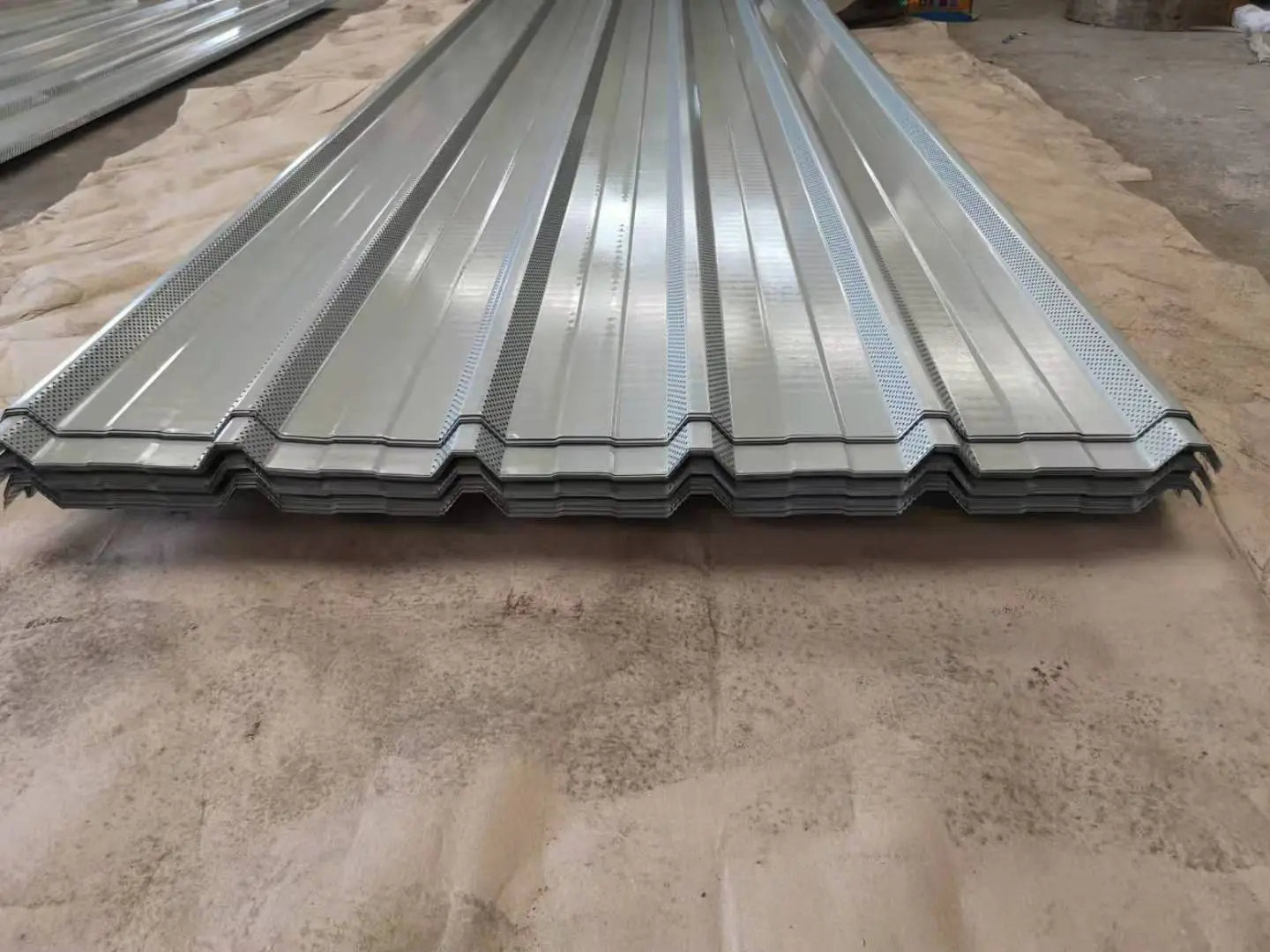

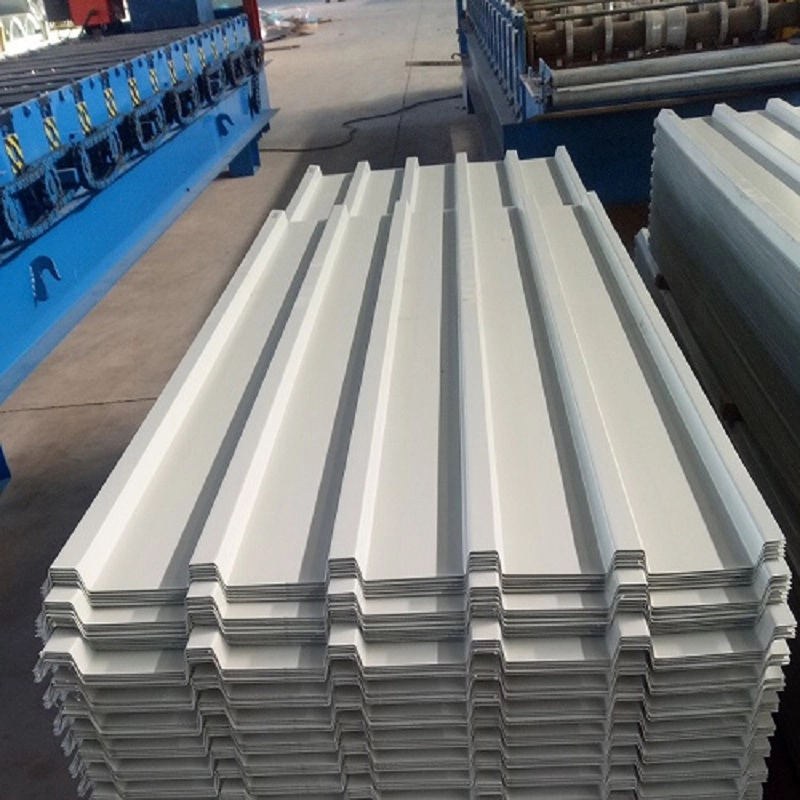

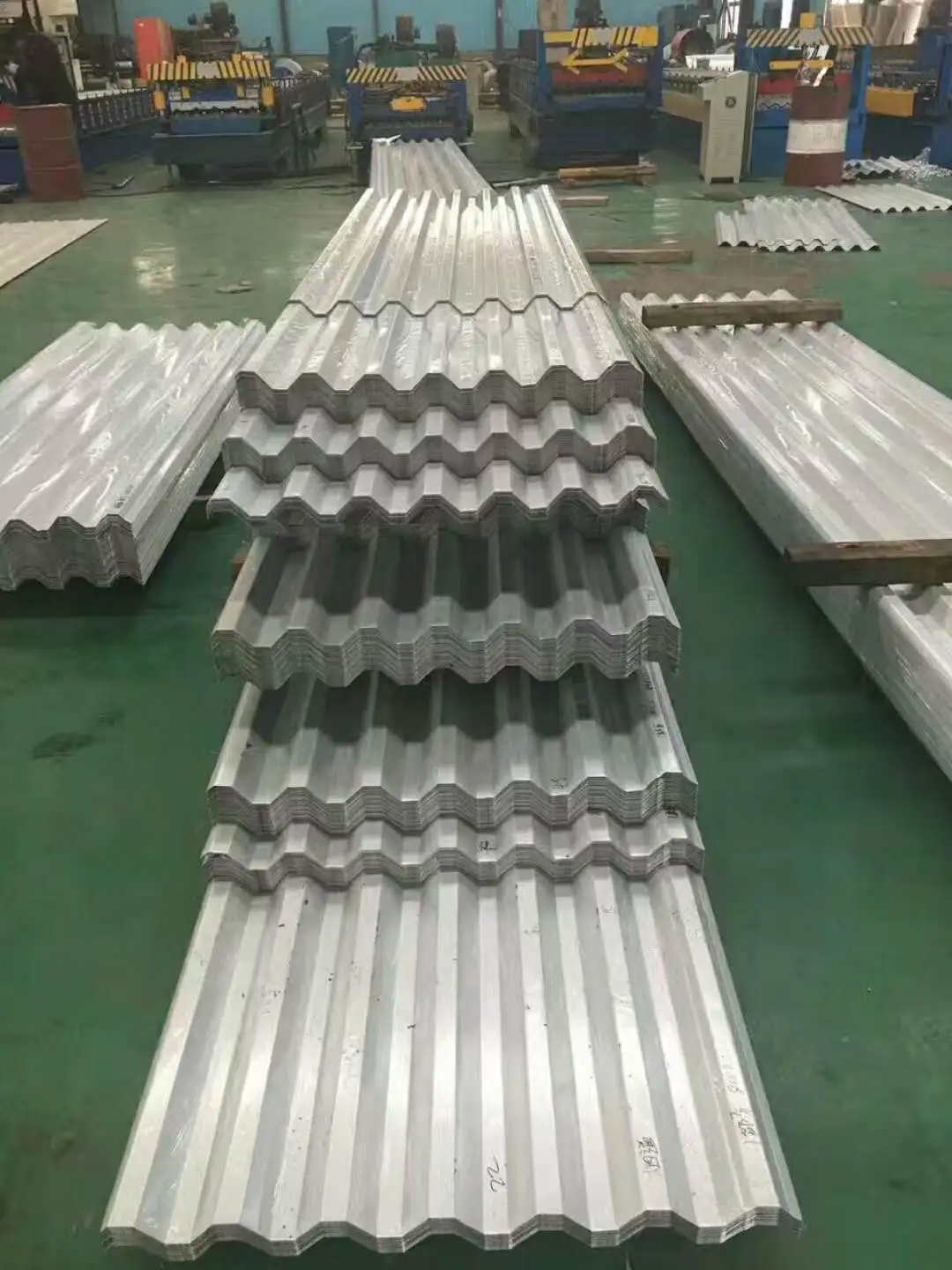

Ang mga pinahiran ng kulay na Profiled Steel Sheet ay ginawa ng cold-roll na bumubuo ng color-coated na steel coils sa mga corrugated na profile. Ang mga ito ay nagsisilbing bubong, wall cladding, at interior o exterior na dekorasyon para sa mga pang-industriyang gusali, bodega, at malalaking istrukturang bakal. Ang bawat sheet ay binubuo ng isang bakal na substrate na nagbibigay ng mekanikal na lakas, isang metallic coating na kumikilos bilang isang corrosion barrier, at isang organic na coating na nagbibigay ng paglaban sa panahon at hitsura. Ang SENBO ay nagpapatakbo ng maramihang roll-forming lines para sa mga profile na ito, na may mga in-house na pagsusuri sa profile geometry, kapal ng coating, at base metal grade.
Ang hilaw na materyal ay cold-rolled o hot-rolled steel strip, karaniwang ibinibigay sa isang serye ng lapad na 1000 mm. Kasama sa mga marka ng lakas ng yield ang 250 MPa, 280 MPa, 320 MPa, 350 MPa, at 550 MPa. Ang istraktura ng coating ay sumusunod sa GB/T 12754. Ang isang karaniwang configuration ay gumagamit ng dalawang layer ng topcoat sa harap na bahagi at isang layer sa likod. Ang polyester (PE) o fluorocarbon (PVDF) coatings ay pinili ayon sa kinakailangang paglaban sa panahon. Ang partikular na uri ng patong ay nakumpirma sa oras ng pag-order.
Ang mga karaniwang kapal ay mula 0.4 mm hanggang 1.6 mm. Ang roofing at wall cladding ay karaniwang gumagamit ng 0.5 mm hanggang 0.6 mm na pinakamababa, habang ang mahahalagang exterior ng gusali ay hindi dapat mas mababa sa 0.6 mm. Maaaring mangailangan ng load-bearing floor decking ang mga kapal na hanggang 2 mm o 3 mm. Ang taas ng corrugation ay mula 10 mm hanggang 200 mm. Para sa mga hindi matigas na seksyon, ang ratio ng taas-sa-kapal ay dapat na mas mainam na panatilihin sa ibaba 200. Ang epektibong lapad ay depende sa profile. Kasama sa mga profile na malawakang ginagamit ang YX35-125-750 (35 mm taas ng rib, 750 mm epektibong lapad), Jiaochi 760 (YX51-380-760), at Jiaochi 820.
| Tagapagpahiwatig ng Pagganap | Parameter / Pagtutukoy | Batayan o Puna |
|---|---|---|
| Pamantayan ng Tagapagpaganap | GB/T 12755-2008 | Profiled steel sheet para sa gusali |
| Pamantayan sa Patong | GB/T 12754 | Mga sheet at strip na bakal na pinahiran ng kulay |
| Karaniwang Kapal | 0.4–1.6 mm | Ang bubong na hindi bababa sa 0.6 mm para sa mga pangunahing gusali |
| Saklaw ng Taas ng Tadyang | 10–200 mm | Mas mainam na ratio ng taas-sa-kapal ay ≤200 |
| Lakas ng ani | 250–550 MPa | 250 MPa at 350 MPa karaniwan; 550 MPa para sa mga snap-lock na profile |
| Patay na Timbang | 6–10 kg/m² | Magaan na sobre |
| Lapad ng Base Sheet | 1000 mm karaniwan | Available ang 600 mm, 1000 mm, at 1200 mm series |
| Inirerekomendang Roof Slope | 2–5% para sa tuluy-tuloy na haba | Limitasyon sa pagpapalihis l/300 |
| Mga Kinakailangan sa Patong | Hot-dip galvanized ≥90/90 g/m²; Pinahiran ng Al-Zn ≥50/50 g/m² | Maliban kung tinukoy |
Ang mga profileed color steel sheet ay tumitimbang sa pagitan ng 6 kg/m² at 10 kg/m², na mas mababa kaysa sa tradisyonal na concrete o masonry cladding. Ang lakas ng yield ay mula 250 MPa hanggang 550 MPa, na nagbibigay ng magandang diaphragm stiffness at load capacity. Sa pangunahing pagawaan ng Huangshi Daye Special Steel, ang YX114-333-666 profiled roofing sheet na may base metal na kapal na 0.8 mm ay inilagay sa isang lugar na 13,200 m² para sa BC span lamang, na nagpapatunay ng pagiging angkop para sa malalaking pang-industriyang bubong.
Sinusuportahan ng produkto ang parehong factory prefabrication at on-site roll forming. Sa proyekto ng pabrika ng Anhui Chaolong Optoelectronics, ang mga machine-mounted roll-forming machine ay gumawa ng mga sheet sa site, na nagbibigay-daan sa agarang pag-install at pagpigil sa pinsala sa transportasyon. Nakakatulong ang articulated boom lift sa pagpoposisyon, pagpapataas ng kahusayan sa pag-install ng 70% at pagbabawas ng high-altitude manual work ng 60%. Sakop ng proyekto ang higit sa 76,000 m². Para sa nakapaloob na storage shed sa Yugang Material Yard sa Lanzhou, ang pinakamalaking-span tubular truss structure sa Northwest China, ang mga panel ng bubong ay gumamit ng 0.6 mm na makapal na high-strength na hot-dip galvanized steel na may colored profiled finish. Ang pag-install ng mahabang span ay nabawasan ang bilang ng mga overlap sa bubong.
Ang panlabas na patong ay nagbibigay ng mga katangian ng paglilinis sa sarili at pangmatagalang paglaban sa panahon. Maaaring isaayos ang mga coating system upang tumugma sa mga kinakaing unti-unti na kapaligiran. Para sa mga hot-dip galvanized substrates, ang isang double-sided coating weight na hindi bababa sa 90 g/m² bawat gilid ay karaniwan maliban kung tinukoy. Para sa mga substrate ng aluminyo-zinc alloy, ang pinakamababa ay 50 g/m² bawat panig. Kapag ang ilalim na sheet ng isang pinagsama-samang bubong ay gumagana bilang isang butas-butas na panel na sumisipsip ng tunog, ang laki at espasyo ng butas ay dapat matukoy ng acoustic na disenyo.
Tinutukoy ng GB/T 12755-2008 ang pagpili ng materyal, pagsasaayos ng profile, mga teknikal na kinakailangan, mga pagpapaubaya sa dimensyon, at inspeksyon ng kalidad para sa mga profiled steel sheet. Upang maiwasan ang nakikitang pagkakaiba-iba ng kulay, ipinapayong mag-order ng lahat ng mga sheet para sa isang proyekto sa bubong o dingding mula sa parehong batch ng produksyon.
Ang taas ng tadyang ay nakakaapekto sa baluktot na paninigas at kakayahang sumasaklaw. Para sa mga maikling span, maaaring sapat na ang mababang tadyang gaya ng 35 mm. Para sa mas mahabang span o mas mataas na load, kailangan ang mas malalalim na profile gaya ng 51 mm o higit pa. Dapat piliin ang profile batay sa mga span table at kalkulasyon ng disenyo, hindi sa hitsura lamang.
Ang slope na 2% hanggang 5% ay tipikal para sa tuluy-tuloy na haba na mga sheet na walang mga end lap. Ang mas mababang mga slope ay nagdaragdag ng panganib ng ponding water, na maaaring paikliin ang buhay ng coating. Dapat ding isaalang-alang ang lokal na intensity ng ulan at disenyo ng drainage.
Oo, maraming mga profile ang maaaring ikurba sa isang malaking radius sa pamamagitan ng roll-forming o press-braking. Ang pinakamababang radius ay depende sa kapal ng sheet, rib geometry, at uri ng coating. Inirerekomenda ang maagang koordinasyon sa tagagawa.
Para sa coastal o corrosive na pang-industriyang kapaligiran, mas gusto ang isang Al-Zn coated substrate na may hindi bababa sa 50 g/m² bawat gilid, at madalas na tinutukoy ang isang PVDF topcoat. Sa sobrang agresibong mga kondisyon, maaaring kailanganin ang mas matataas na coating weight o karagdagang mga hakbang sa proteksyon.
Ang mga supplier ay dapat magbigay ng mga sertipiko ng mill test para sa base na bakal at mga talaan ng kapal ng coating. Ang mga sukat ng profile at kondisyon sa ibabaw ay sinusuri sa panahon ng paggawa at bago ipadala. Para sa mga proyektong nangangailangan ng partikular na wind uplift o structural performance, maaaring magbigay ng mga test report o kalkulasyon kapag hiniling.
