Ang mga panel ng cleanroom na gawa sa kamay na sumisipsip ng tunog ay nagsisilbi ng dalawahang layunin. Pinapanatili nila ang malinis na enclosure function ng mga standard na panel ng cleanroom habang nagbibigay din ng acoustic control sa pamamagitan ng butas-butas na facing at sound-absorbing core.SENBO Building Materialsnagbibigay ng mga panel na ito para sa mga proyektong nangangailangan ng parehong kontroladong kapaligiran at pagbabawas ng ingay.

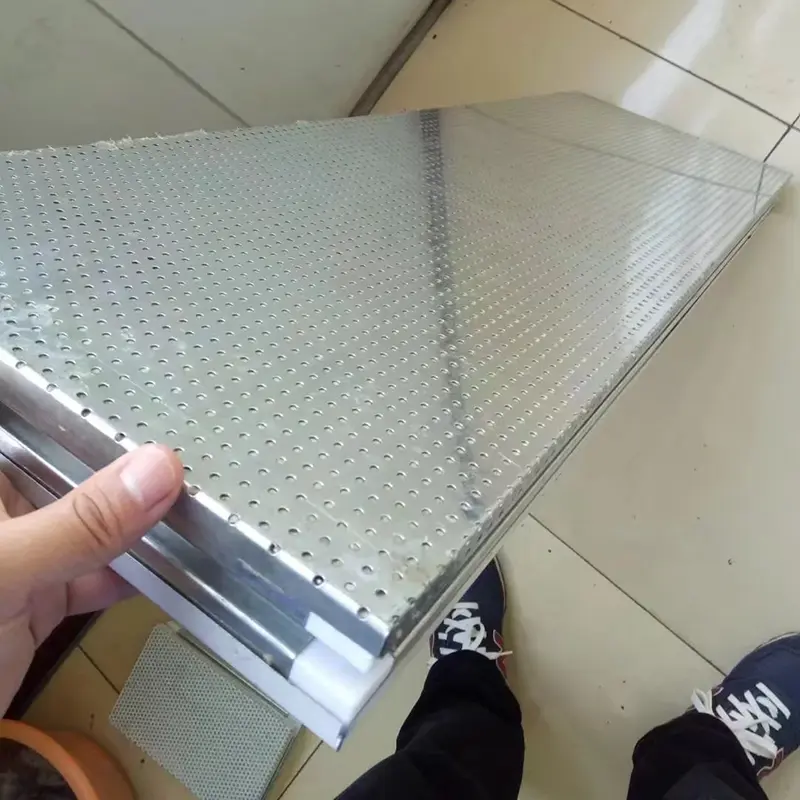

Gumagamit ang Handmade Sound-Absorbing Cleanroom Panels ng composite sandwich structure. Ang panlabas na layer ay isang porous metal panel na gawa sa color-coated steel, galvanized steel, o stainless steel. Pinoproseso ito gamit ang precision perforation equipment, at maaaring i-customize ang mga diameter at spacing ng butas upang matugunan ang mga kinakailangan sa disenyo ng acoustic.
Ang gitnang layer ay isang sound-absorbing core, karaniwang rock wool o glass wool. Ang ibabaw nito ay natatakpan ng flame-retardant non-woven fabric o fire-resistant fiberglass na tela upang maiwasan ang pagkalat ng hibla. Ang likod na layer ay isang solid, selyadong metal sheet. Ang mga gilid ay tinatakan ng malamig na iginuhit na mga profile ng aluminyo na haluang metal at pinagsama sa isang tapos na panel.
Kasama sa mga pattern ng perforation ang slotted perforation o full-surface perforation, depende sa mga kinakailangan ng acoustic. Ang karaniwang detalye ay gumagamit ng 3 mm na diyametro ng butas at 6 na 6 mm na puwang ng butas. Ang karaniwang lapad ng panel ay mula 980 mm hanggang 1,180 mm, na may available na pag-customize para sa mga hindi karaniwang laki. Ang mga pagpipilian sa kapal ng pangunahing materyal ay mula 50 mm hanggang 200 mm, at ang kapal ng bakal na sheet ay nababagay sa pagitan ng 0.4 mm at 1.5 mm.
Kasama sa mga pagpipilian sa pagharap ang color-coated na bakal (na may mga coatings gaya ng polyester, PVDF, SMP, o HDP), galvanized steel, at stainless steel. Maaaring i-customize ang mga kulay ayon sa mga pamantayan ng RAL upang matugunan ang mga kinakailangan sa arkitektura at pampalamuti.
Ang acoustic performance ng mga panel na ito ay tinutukoy ng composite structure ng perforated facing at ang sound-absorbing core. Ang mga sound wave ay dumadaan sa mga perforations papunta sa porous fibrous core, kung saan ang friction at viscous effect sa pagitan ng mga fibers ay nagko-convert ng sound energy sa init, na nakakamit ng sound absorption at noise reduction.
Ipinapakita ng pagsubok na ang isang 100 mm makapal na panel na may 1.0 mm na steel facing at rock wool density na 120 kg/m³ ay nakakakuha ng sound insulation value na 35 dB. Sinusubukan ang pagganap ng acoustic alinsunod sa GB/T 20247, "Acoustics: Pagsukat ng sound absorption sa isang reverberation room." Ang Noise Reduction Coefficient (NRC) ay kinakalkula bilang arithmetic mean ng sound absorption coefficients sa 250 Hz, 500 Hz, 1000 Hz, at 2000 Hz octave bands. Ang NRC na 0.5 o mas mataas ay nagpapahiwatig ng isang kwalipikadong materyal na sumisipsip ng tunog.
Ang rock wool core ay isang inorganic fibrous material na inuri bilang Class A na hindi nasusunog. Sa core density na hindi bababa sa 120 kg/m³ para sa rock wool o 64 kg/m³ para sa glass wool, ang materyal ay hindi nasusunog, natutunaw, o tumutulo kapag nakalantad sa apoy, at hindi ito gumagawa ng nakakalason na usok. Natutugunan nito ang ipinag-uutos na mga kinakailangan sa kaligtasan ng sunog para sa mga materyales na sobre sa malinis na silid at pampublikong gusali sa Code for Fire Protection Design of Buildings.
Sa pamamagitan ng thermal conductivity na hindi hihigit sa 0.043 W/(m·K), ang rock wool core ay nagbibigay ng thermal insulation kasama ng sound absorption. Nakakatulong ito na bawasan ang paglipat ng init sa pagitan ng panloob at panlabas na kapaligiran at nagpapababa ng pagkonsumo ng enerhiya.
Ang ibabaw ng panel ay makinis at patag, na may masikip, tuluy-tuloy na mga kasukasuan na hindi nakakaakit ng alikabok o mga mikroorganismo. Ang sound-absorbing core ay nahaharap sa flame-retardant non-woven fabric o fire-resistant fiberglass na tela. Ito ay epektibong pinipigilan ang pagbagsak ng mga hibla ng rock wool o glass wool at pinapanatili ang mga pamantayan sa kalinisan para sa mga kapaligiran sa malinis na silid.
Gumagamit ang perimeter framing ng mga cold-drawn na aluminum alloy na profile, na nagbibigay sa mga hand-crafted panel na ito ng higit na higpit sa pangkalahatang rigidity at baluktot na load-bearing capacity kumpara sa machine-made na mga panel. Ang dila-and-groove joints ay puno ng polyurethane foam, na nagpapahusay sa integridad ng istruktura habang pinipigilan ang joint deformation at pagtagas ng tubig.
Ang mga sumusunod na parameter ay batay sa karaniwang produksyon at nauugnay na pagsubok. Available ang pagpapasadya.
| Tagapagpahiwatig ng Pagganap | Parameter/Pagtutukoy | Mga Tala / Pamantayang Batayan |
|---|---|---|
| Nakaharap sa Materyal | Bakal na pinahiran ng kulay / Galvanized na bakal / Hindi kinakalawang na asero | Kapal: 0.4–1.5 mm; coatings: PVDF, PE, SMP, HDP |
| Uri ng Pangunahing Materyal | Rock wool (≥120 kg/m³) / Glass wool (≥64 kg/m³) | Nakaharap sa flame-retardant non-woven fabric o fire-resistant fiberglass na tela |
| Kapal ng Panel | 50 / 75 / 100 / 150 / 200 mm | Nako-customize |
| Lapad ng Panel | 980–1180 mm (karaniwan) | Available ang mga hindi karaniwang sukat |
| Pattern ng Pagbubutas | Strip perforation / Full-surface perforation | Karaniwang aperture: 3 mm; pitch: 6 mm |
| Pagkakabukod ng Tunog | 35 dB | Para sa 100 mm panel, 1.0 mm na bakal, 120 kg/m³ rock wool |
| Thermal Conductivity | ≤0.043 W/(m·K) | Rock wool core |
| Pagganap ng Sunog | Class A (hindi nasusunog) | |
| Mga Pamantayan sa Pagsusuri ng Acoustic | GB/T 20247; GB/T 18696.1/2 | Paraan ng reverberation room; paraan ng impedance tube |
| Pamantayan sa Rating ng NRC | NRC ≥ 0.5 (kwalipikado); NRC ≥ 0.7 (mataas na pagganap) |
1. Na-verify na Pagganap ng Acoustic.Ang pinagsama-samang istraktura ng isang butas-butas na nakaharap at isang buhaghag na core ay nagbibigay ng pagsipsip ng tunog at pagbabawas ng ingay. Ang isang 100 mm panel ay nakakakuha ng 35 dB sound insulation, na sinubukan ayon sa GB/T 20247.
2. Class A Fire Safety.Ang rock wool core ay hindi nasusunog at hindi gumagawa ng mga nakakalason na usok kapag nalantad sa apoy, na nakakatugon sa mga kinakailangan sa kaligtasan ng sunog para sa mga malinis na silid at pampublikong gusali.
3. Handcrafted Edge Sealing para sa Structural Reliability.Ang cold-drawn aluminum alloy perimeter frame at polyurethane-filled tongue-and-groove joints ay pumipigil sa deformation at water seepage, na nag-aalok ng superior rigidity kumpara sa machine-made na mga panel.
4. Fiber Containment para sa Kalinisan.Ang flame-retardant non-woven fabric o fire-resistant fiberglass na tela na nakaharap ay pumipigil sa pagkawala ng hibla, pagbabalanse ng sound absorption na may mga kinakailangan sa kalinisan.
5. Pag-customize ng Materyal at Kulay.Kasama sa mga opsyon ang color-coated na bakal, galvanized na bakal, at hindi kinakalawang na asero, na may PE, PVDF, SMP, o HDP coating at RAL-standard na mga kulay.
Para sa acoustic na disenyo:Ang rate ng perforation at core density ay direktang nakakaimpluwensya sa Noise Reduction Coefficient. Makipagtulungan sa acoustic consultant upang piliin ang naaangkop na pattern ng pagbubutas at pangunahing materyal para sa target na hanay ng dalas.
Para sa mga application ng cleanroom:Kumpirmahin na ang nakaharap na materyal at pinagsamang sealing ay nakakatugon sa kinakailangang klase ng kalinisan. Ang mga hindi kinakalawang na asero na nakaharap ay inirerekomenda para sa mga lugar na may madalas na paghuhugas o pagkakalantad ng kemikal.
Para sa fire-rated assemblies:I-verify na ang kapal ng panel at ang core density ay nakakatugon sa kinakailangang rating ng paglaban sa sunog. Nalalapat ang Class A rating sa rock wool core; ang pangkalahatang pagganap ng pagpupulong ay nakasalalay sa mga detalye ng pag-install.
Sa panahon ng pag-install:Gumamit ng naaangkop na kagamitan sa pag-angat upang maiwasan ang pinsala sa butas na nakaharap. Siguraduhin na ang dila-at-uka joints ay maayos na nakahanay at puno ng polyurethane foam. Protektahan ang PVC film hanggang sa huling paglilinis.
1.Mga espasyong may partikular na acoustic na kinakailangan, gaya ng mga anechoic chamber, soundproof na kwarto, at recording studio.
2.Mga hadlang sa ingay para sa pagpapagaan ng ingay ng trapiko sa mga highway, riles, at subway.
3.Kontrol ng ingay sa kapaligiran para sa mga pampublikong gusali gaya ng mga stadium, sinehan, at hub ng transportasyon.
4.Kontrol ng ingay para sa pang-industriyang kagamitan sa produksyon at pangkalahatang kapaligiran ng halaman.
5.Mga lugar sa loob ng mga cleanroom o purification facility na nangangailangan ng partikular na acoustic performance.
Gumagamit ang mga panel ng butas-butas na metal na nakaharap na nagpapahintulot sa mga sound wave na makapasok sa sound-absorbing core, habang ang selyadong back layer at makinis na ibabaw ay nagpapanatili ng kalinisan at airtightness na kinakailangan para sa malinis na kapaligiran. Ang core ay natatakpan ng hindi pinagtagpi na tela upang maiwasan ang pagbuhos ng hibla, na kung hindi man ay makakahawa sa malinis na espasyo.
Ang parehong mga materyales ay buhaghag at epektibong sumisipsip ng tunog. Ang rock wool ay karaniwang may mas mataas na density (≥120 kg/m³) at nagbibigay ng mas mahusay na paglaban sa sunog at sound insulation sa mababang frequency. Ang glass wool ay mas magaan at maaaring gamitin kung saan nababahala ang timbang, ngunit kadalasan ay may bahagyang mas mababang density (≥64 kg/m³). Ang pagpili ay depende sa partikular na acoustic at apoy na kinakailangan.
Oo. Ang diameter ng butas, spacing, at pattern ng pagbubutas (slotted o full-surface) ay maaaring iakma upang i-target ang mga partikular na hanay ng frequency. Ang isang mas maliit na siwang at mas malapit na espasyo sa pangkalahatan ay nagpapabuti ng mataas na dalas ng pagsipsip, habang ang mas malalaking pagbubukas ay maaaring kailanganin para sa mga mababang frequency. Makakatulong ang mga acoustic consultant na matukoy ang pinakamainam na configuration.
Oo, ngunit para sa mga panlabas na aplikasyon, ang nakaharap na materyal at patong ay dapat piliin para sa panlabas na tibay. Inirerekomenda ang color-coated na bakal na may PVDF coating o hindi kinakalawang na asero. Ang mga gilid ng panel at mga kasukasuan ay dapat na selyado upang maiwasan ang pagpasok ng tubig, at ang sumusuportang istraktura ay dapat na idinisenyo para sa mga karga ng hangin.
Ang makinis, hindi buhaghag na mukha ay maaaring linisin ng banayad na mga detergent at malambot na tela. Iwasan ang mga nakasasakit na panlinis na maaaring makamot sa ibabaw o makapinsala sa mga butas. Kung ang PVC protective film ay nasa lugar pa rin, dapat itong alisin pagkatapos ng pag-install at huling paglilinis.
Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang tagagawa ng mga handmade sound-absorbing cleanroom panel, magnesium oxysulfate purification panel, closed-profile steel decking, at iba pang metal envelope na produkto. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
