Ang Paper Honeycomb Cleanroom Panels ay magaan na composite panel na idinisenyo para sa mga kinokontrol na enclosure sa kapaligiran.SENBO Building Materialsnagbibigay ng mga panel na ito para sa mga proyekto ng cleanroom na inuuna ang pinababang structural load at pagganap sa kapaligiran.

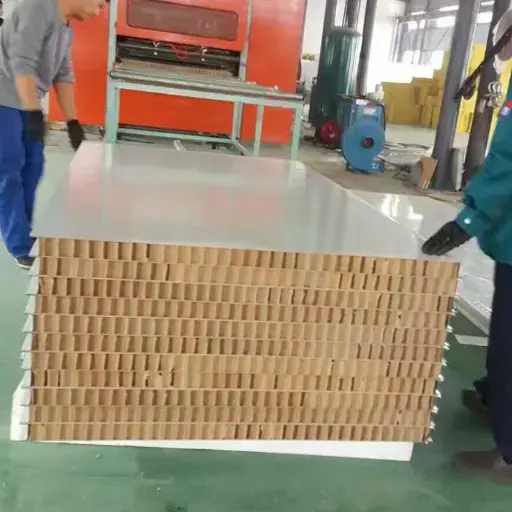

Gumagamit ang panel ng composite sandwich structure. Ang mga facing ay gawa sa color-coated na bakal, galvanized steel, o stainless steel na may kapal na 0.3–1.0 mm, na nako-customize sa mga kinakailangan ng proyekto. Ang core ay flame-retardant na papel na pulot-pukyutan, at ang mga gilid ay tinatakan ng malamig na iginuhit na mga profile bago ang pagpupulong ay pinagsama sa huling panel.

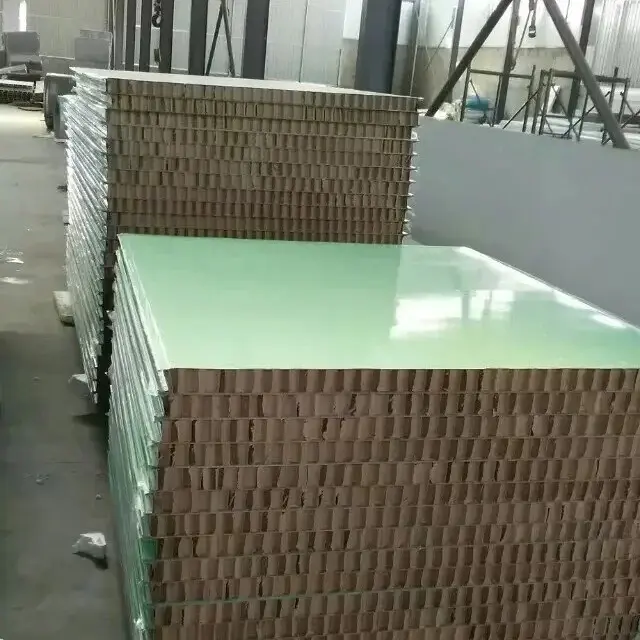

Ang pulot-pukyutan core ay ginawa mula sa natural na kahoy pulp, naproseso sa isang corrugated hugis at bonded na may tubig-lumalaban adhesive upang bumuo ng isang hexagonal istraktura. Nagbibigay ang disenyong ito ng suporta sa istruktura habang pinananatiling magaan ang panel. Ang core density ay mula 20 hanggang 42 kg/m³, at ang compressive strength ay nasa pagitan ng 1.5 at 5.0 MPa.
Ang karaniwang kapal ng panel ay 50 mm, 75 mm, at 100 mm, na may available na pag-customize mula 35 mm hanggang 250 mm. Kasama sa mga karaniwang lapad ang 950 mm, 980 mm, 1150 mm, at 1180 mm. Ang haba ng panel ng dingding ay maaaring umabot sa 9,000 mm, habang ang haba ng panel ng kisame ay limitado sa 4,000 mm.
Available ang ilang paraan ng koneksyon upang umangkop sa iba't ibang sitwasyon sa pag-install: tongue-and-groove, central aluminum profile, male-female joint, at "three-female-one-male" na mga configuration.
Ang pagganap ng flame-retardant ay nasubok ng National Center for Quality Supervision and Testing of Fire-Resistant Building Materials alinsunod sa GB 8624-1997, na nakakamit ng Class B1 (flame-retardant) na rating. Ang index ng oxygen ay hindi bababa sa 44.2%, na lumampas sa pamantayang kinakailangan ng Class B1.
Hindi tulad ng mga polystyrene core na natutunaw at tumutulo kapag nakalantad sa apoy, ang papel na pulot-pukyutan na core ay hindi nasusunog at hindi gumagawa ng mga nakakalason na sangkap. Ang isang panel na may kapal na 100 mm ay nag-aalok ng rating ng paglaban sa sunog na hindi bababa sa 60 minuto.
Ang porous honeycomb structure ay nagbibigay ng epektibong thermal insulation. Sa nasusukat na thermal conductivity na hindi hihigit sa 0.048 W/(m·K), binabawasan ng panel ang paglipat ng init sa pagitan ng mga panloob at panlabas na espasyo. Ang pagganap na ito ay maihahambing sa mga rock wool cleanroom panel na may parehong kapal, ngunit ang panel ay tumitimbang lamang ng 60%–70% na kasing dami.
Ang hexagonal honeycomb structure ay nag-aalok ng magandang compressive strength at tensile properties. Ang sinusukat na lakas ng compressive ay mula 1.5 hanggang 5.0 MPa, na mas mataas ang performance ng mga foam plastic core na may katulad na density. Ang cold-drawn edge framing ay higit na nagpapabuti sa pangkalahatang rigidity at flexural load-bearing capacity. Sinusuportahan ng mga pag-aari na ito ang mga aplikasyon tulad ng mga nasuspinde na kisame sa mga planta ng electronics at mga partition wall sa mga pharmaceutical workshop.
Sa core density na 20–42 kg/m³, ang mga paper honeycomb panel ay humigit-kumulang 60%–70% na mas mababa kaysa sa mga rock wool panel na may parehong kapal. Ito ay partikular na kapaki-pakinabang para sa mga suspendido na sistema ng kisame at mga partition wall sa matataas na pasilidad ng cleanroom, dahil binabawasan nito ang pagkarga sa pangunahing istraktura at maaaring mapababa ang mga gastos sa pundasyon.
Ang core ay ginawa mula sa natural na pulp ng kahoy, at ang proseso ng pagmamanupaktura ay matipid sa enerhiya. Ang mga panel ay hindi naglalaman ng mga nakakalason na sangkap at hindi naglalabas ng mga nakakapinsalang emisyon habang ginagamit. Sa pagtatapos ng kanilang buhay ng serbisyo, ang mga panel ay ganap na nare-recycle.
Ang Paper Honeycomb Cleanroom Panel ay ginamit sa ilang mga setting ng cleanroom:
Mga operating room ng ospital:Ang mga sistema sa dingding at kisame ay nagbibigay ng malinis na kapaligiran, na may siksik, makinis na ibabaw at masikip na mga kasukasuan na nakakatulong na maiwasan ang paglaki ng bacterial.
Paggawa ng electronics at chip:Ang magaan na mga panel ay ginagamit para sa mga kisame at partisyon, kung saan ang pinababang timbang ay nagpapadali sa pag-install sa itaas.
Mga workshop sa Pharmaceutical GMP:Ang mga panel ay nakakatugon sa mga kinakailangan sa kalinisan at pagkakabukod, at ang Class B1 na rating ng sunog ay sumusuporta sa kaligtasan ng produksyon.
Mga halaman sa pagproseso ng pagkain:Ang mga dingding at partisyon ay madaling linisin, lumalaban sa moisture, at walang kontaminasyon.
Ang mga sumusunod na parameter ay batay sa karaniwang produksyon at nauugnay na pagsubok. Available ang pagpapasadya.
| Tagapagpahiwatig ng Pagganap | Parameter/Pagtutukoy | Mga Tala / Pamantayang Batayan |
|---|---|---|
| Nakaharap sa Materyal | Bakal na pinahiran ng kulay / Galvanized na bakal / Hindi kinakalawang na asero | Kapal 0.3–1.0 mm, nako-customize |
| Pangunahing Materyal | Put-pukyutan ng papel na lumalaban sa apoy | Hexagonal honeycomb na istraktura |
| Core Density | 20–42 kg/m³ | |
| Lakas ng Compressive | 1.5–5.0 MPa | |
| Thermal Conductivity | ≤0.048 W/(m·K) | |
| Pagganap ng pagkasunog | Class B1 (Flame-retardant) | Sinubukan sa GB 8624-1997; Index ng Oxygen ≥44.2% |
| Rating ng Paglaban sa Sunog | ≥60 min (100 mm kapal) | |
| Kapal ng Panel | 50 / 75 / 100 mm (nako-customize: 35–250 mm) | |
| Lapad ng Panel | 950 / 980 / 1150 / 1180 mm | |
| Haba ng Wall Panel | ≤9,000 mm | |
| Paraan ng Koneksyon | Tongue-and-groove / Central aluminum profile / Male-female joint |
1. Class B1 Kaligtasan sa Sunog na Walang Nakakalason na Usok.Ang core ay nakakakuha ng Class B1 na rating at mga karakter sa halip na mga paso. Ang oxygen index na hindi bababa sa 44.2% ay nag-aalok ng malinaw na margin ng kaligtasan kumpara sa mga polystyrene core na materyales.
2. Magaan na may Sapat na Lakas.Ang core density ay 20–42 kg/m³ lamang, humigit-kumulang 60%–70% na mas magaan kaysa sa mga rock wool panel. Sinusuportahan ng compressive strength na 1.5–5.0 MPa ang kisame ng silid at mga application ng partition.
3. Thermal at Acoustic Insulation.Ang thermal conductivity na 0.048 W/(m·K) o mas mababa ay nagbibigay ng insulation performance, habang ang honeycomb structure ay nakakatulong din sa sound reduction.
4. Renewable at Recyclable Materials.Ang wood pulp core ay nababago, at ang mga panel ay ganap na nare-recycle sa pagtatapos ng buhay. Walang mapaminsalang emisyon na ilalabas habang ginagamit.
5. Mahusay na Pag-install na may Modular na Disenyo.Nagtatampok ang mga factory-prefabricated na panel ng mabilis na koneksyon at haba hanggang 9 metro, na nagpapababa sa bilang ng mga tahi sa site.
Para sa mga aplikasyon sa kisame:Kumpirmahin ang maximum na haba ng panel (4,000 mm para sa mga ceiling panel) at pagsuporta sa grid spacing bago i-install. Pinapasimple ng magaan na katangian ang pag-angat, ngunit kailangan pa rin ng tamang suporta upang maiwasan ang pagpapalihis.
Para sa mga partisyon sa dingding:Piliin ang naaangkop na paraan ng koneksyon batay sa layout. Ang mga central aluminum profile ay nagbibigay ng malinis na pagtatapos, habang ang dila-and-groove joints ay nag-aalok ng mas mabilis na pagpupulong.
Para sa mga lugar na may mataas na kahalumigmigan:Bagama't ang core ay ginagamot ng pandikit na lumalaban sa tubig, dapat na iwasan ang pangmatagalang pagkakalantad sa nakatayong tubig. I-seal nang maayos ang lahat ng joints at edges habang nag-i-install.
Sa panahon ng transportasyon at imbakan:Itabi ang mga panel sa isang tuyong lugar at protektahan ang mga facing mula sa mga gasgas. Ang PVC protective film ay dapat manatili sa lugar hanggang sa huling paglilinis.
1.Mga operating room ng ospital, ICU ward, at sterile supply room.
2.Mga pabrika ng electronic chip at mga semiconductor cleanroom.
3.Pharmaceutical GMP workshops at biological laboratories.
4.Mga workshop sa pagproseso ng pagkain at mga sentral na kusina.
5.Mga bodega at cold storage facility na nangangailangan ng thermal insulation.
Ang paper honeycomb ay makabuluhang mas magaan (20–42 kg/m³ kumpara sa 100–120 kg/m³) habang nag-aalok ng maihahambing na thermal insulation. Ang rock wool ay Class A na hindi nasusunog, habang ang paper honeycomb ay Class B1 flame-retardant. Ang pagpili ay kadalasang nakasalalay sa mga kinakailangan sa pag-rate ng sunog at mga pagsasaalang-alang sa pagkarga sa istruktura.
Ang core ay pinagbuklod ng pandikit na lumalaban sa tubig, na nagbibigay ng ilang proteksyon laban sa halumigmig. Gayunpaman, ang mga panel ay idinisenyo para sa panloob na paggamit ng malinis na silid. Ang matagal na pagkakalantad sa nakatayong tubig o tuluy-tuloy na mga kondisyon ng mataas na kahalumigmigan ay dapat na iwasan, at lahat ng mga joints ay dapat na maayos na selyado.
Ang mga panel na ito ay pangunahing idinisenyo para sa mga panloob na aplikasyon. Para sa panlabas na paggamit, ang nakaharap na materyal at core ay kailangang partikular na mapili at masuri para sa panlabas na paglaban sa panahon. Inirerekomenda na kumunsulta sa tagagawa para sa mga panlabas na aplikasyon.
Ang mga panel ng kisame ay sinusuportahan ng isang grid system, na ang haba ng panel ay limitado sa 4,000 mm upang makontrol ang pagpapalihis. Ang partikular na espasyo ng suporta ay nakasalalay sa kapal ng panel at ang inaasahang pagkarga. Dapat sundin ang mga rekomendasyon ng tagagawa para sa grid spacing at mga detalye ng koneksyon.
Ang mga ulat ng pagsubok mula sa National Center for Quality Supervision at Testing of Fire-Resistant Building Materials ay makukuha kapag hiniling. Ang mga ulat ay nagdodokumento ng Class B1 rating ayon sa GB 8624-1997 at ang oxygen index na hindi bababa sa 44.2%.

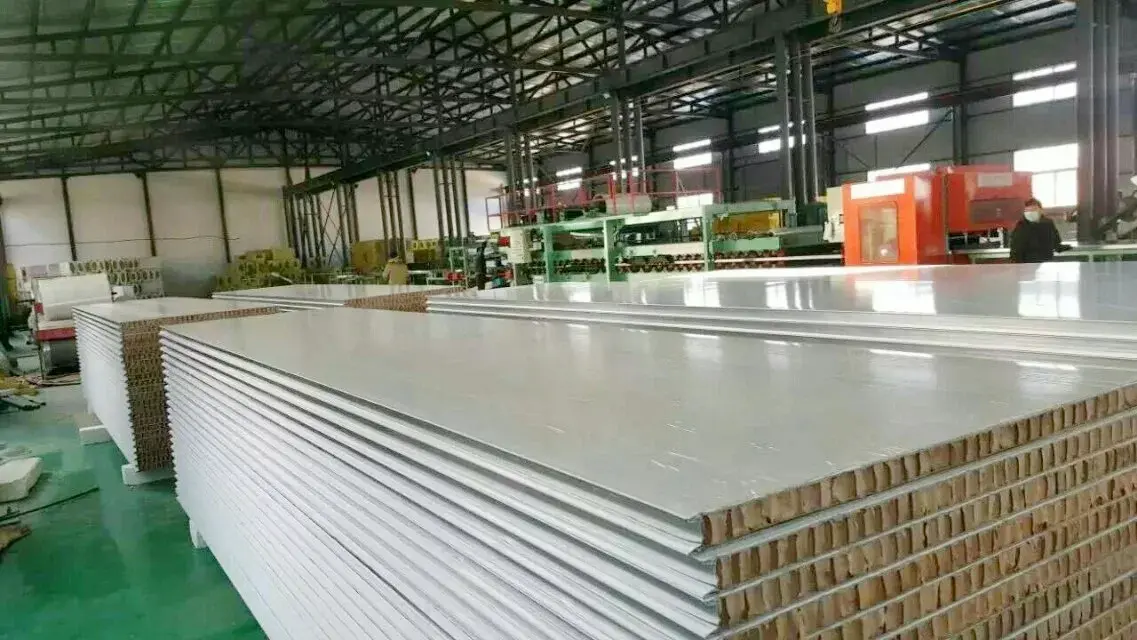

Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang manufacturer ng paper honeycomb purification panels, handmade sound-absorbing cleanroom panels, magnesium oxysulfate purification panels, at iba pang metal envelope na produkto. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
