SENBO Mga Materyales sa Pagbuonagbibigay ng Alu-Mg-Mn Arched Roofing Panels bilang bahagi ng hanay ng produktong metal roof system nito. Ang mga panel na ito ay ginawa mula sa AA3004 series na aluminum-magnesium-manganese alloy at nabuo sa mga curved, non-standard na profile upang matugunan ang mga kinakailangan sa arkitektura para sa mga kumplikadong geometry ng bubong.

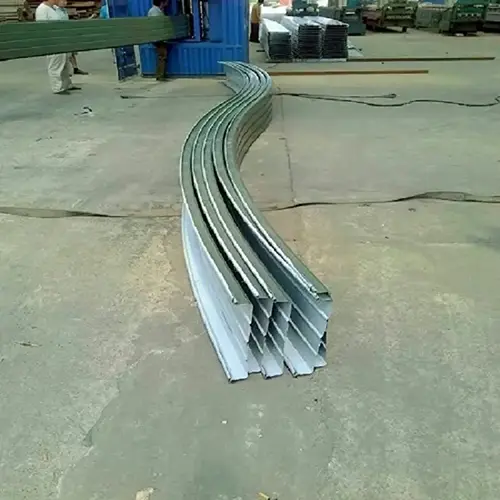

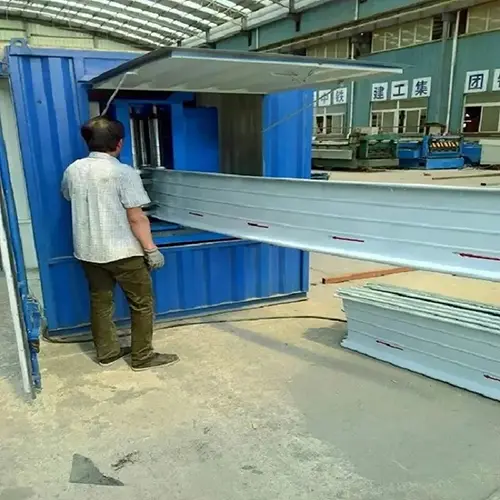

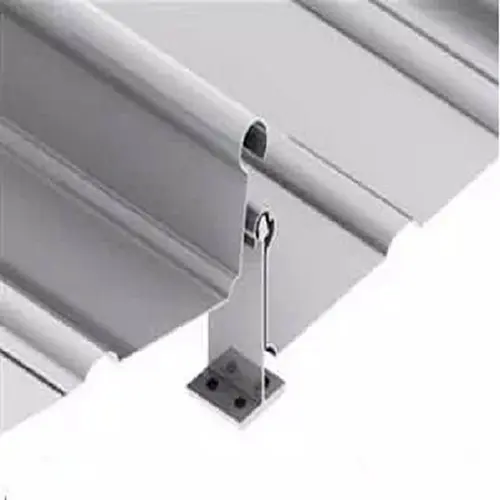

Ang Al-Mg-Mn arched roofing panel ay isang dalubhasang profiled panel na ginawa gamit ang high-speed, precision roll-forming equipment. Kasama sa komposisyon ng substrate ang 1.0%–1.5% manganese at 0.8%–1.3% magnesium, na may aluminyo na bumubuo sa natitira. Bilang derivative ng standard standing seam na mga panel na Al-Mg-Mn, ang arched panel ay sumasailalim sa isang espesyal na proseso ng pagbuo upang baguhin ang mga flat sheet sa mga curved na hugis. Sinusuportahan nito ang mga modernong disenyo ng arkitektura tulad ng mga arched, curved, at spherical roof form.
Kasama sa mga available na profile ang mga modelo gaya ng YX65-300, YX65-330, YX65-400, YX65-430, YX65-500, at YX28-205-820. Ang mga panel na hugis fan at tapered ay maaari ding i-customize upang matugunan ang mga partikular na kinakailangan ng proyekto.
Ang mga panel na ito ay malawakang ginagamit sa mga hindi karaniwang sistema ng bubong ng malalaking pampublikong gusali, kabilang ang mga terminal ng paliparan, istadyum, at mga sentro ng kumperensya at eksibisyon. Ang ibabaw ng produkto ay ginagamot gamit ang isang proseso ng pre-roll coating at magagamit ng isang PVDF fluorocarbon coating, na pinagsasama ang aesthetics ng arkitektura at tibay.

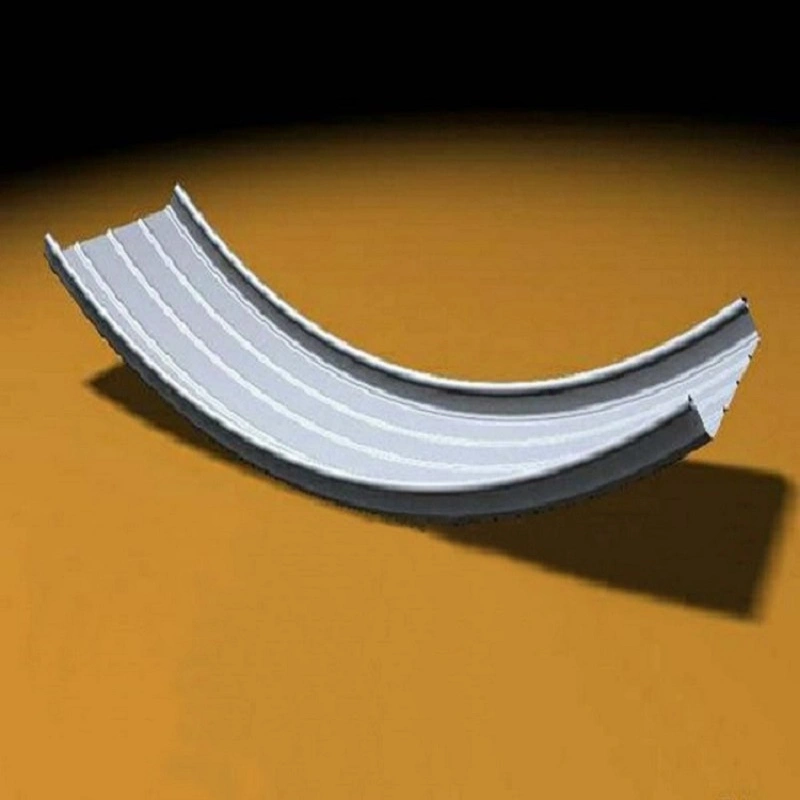

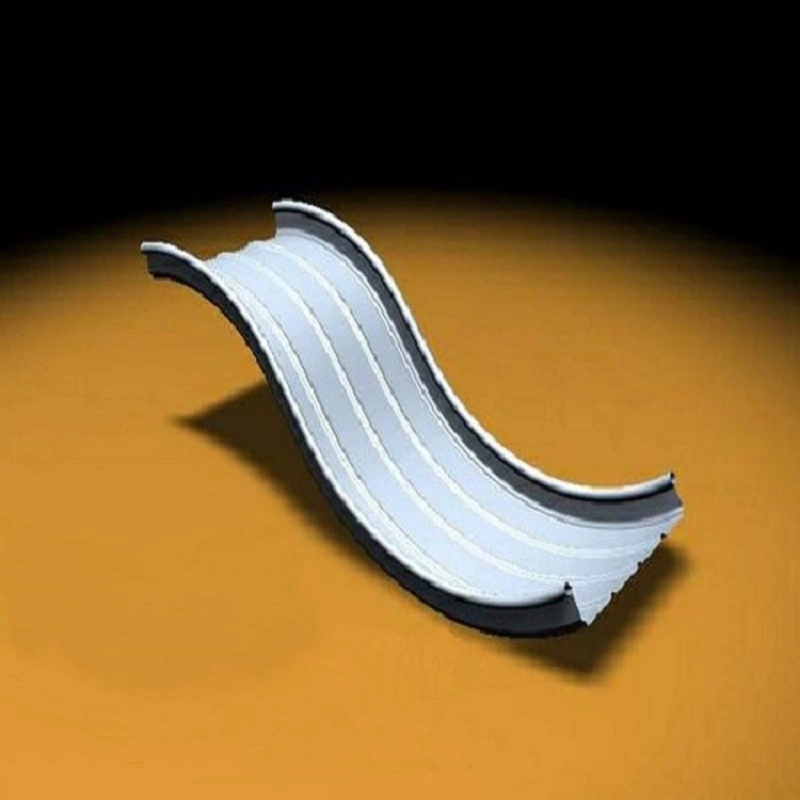

Ang aluminyo-magnesium-manganese alloy ay nag-aalok ng balanse ng lakas at flexibility, na ginagawa itong angkop para sa pagbuo ng mga kumplikadong hugis ng bubong tulad ng 3D curved, spherical, at fan-shaped na ibabaw. Sa pamamagitan ng mga espesyal na teknolohiya ng paggawa ng panel na curving at hugis fan, ang mga arched panel na ito ay makakatugon sa magkakaibang mga kinakailangan sa disenyo habang pinapanatili ang pagganap na hindi tinatablan ng tubig.

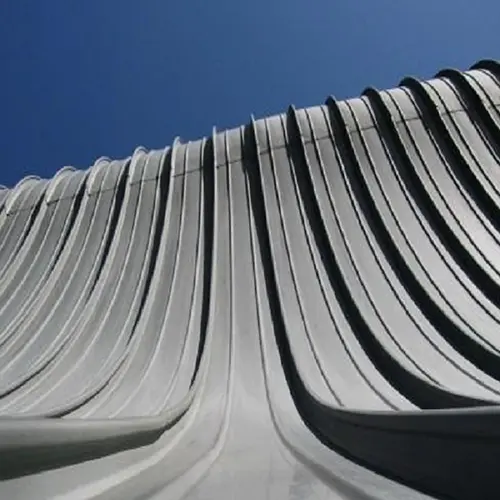

Naaangkop ang produkto sa iba't ibang anyo ng arkitektura, kabilang ang mga bubong na may positibo o negatibong curvature, mga arched roof, single- at double-slope roofs, interconnected roof structures, pitched roofs, at curved roofs.
Ang inter-warehouse canopy project sa Zhangzhou Grain Depot sa Fujian ay gumamit ng aluminum-magnesium-manganese coated arched corrugated roof system. Ang istraktura ay sumasaklaw ng 18 metro na may haba na 108 metro, na sumasaklaw sa kabuuang lugar na halos 2,000 metro kuwadrado.
Nagtatampok ang bubong ng YT6118 model na aluminum-magnesium-manganese corrugated panel na may kapal na 1.2 mm. Ang taas ng arko ay 4.085 metro, at ang ratio ng rise-to-span ay 0.23. Nakumpleto ang pag-install sa loob ng anim na araw. Ang mga panel ay ginawa sa pamamagitan ng pagtatahi ng tatlong mas maliliit na yunit sa isang pangunahing yunit, na pagkatapos ay itinaas at sinigurado sa mga naka-embed na bahagi ng bakal. Ang mga yunit ay konektado gamit ang isang watertight seaming method.
Ang aluminyo ay may density na humigit-kumulang 2.73 g/cm³, humigit-kumulang isang-katlo ng bakal. Ang mga panel ng aluminyo-magnesium-manganese ay nagpapakita ng lakas ng ani ng hindi bababa sa 190 MPa, isang lakas ng makunat na 240-285 MPa, at isang pagpahaba ng hindi bababa sa 3%. Habang pinapanatili ang integridad ng istruktura, binabawasan ng mga arched panel na ito ang patay na karga ng sistema ng bubong.
Sa proyekto ng Zhangzhou Grain Depot, ang disenyo ay nagbigay ng pantay na distributed na live load na 0.3 kN/m² at isang disenyo ng presyon ng hangin na 0.40 kN/m² batay sa isang 10-taong panahon ng pagbabalik.
Ang substrate ng aluminyo-magnesium-manganese na haluang metal ay may likas na mga katangian na lumalaban sa kalawang. Pinipigilan ng natural na nabuong surface oxide layer ang oxidation at corrosion, habang nag-aalok ng paglaban sa mga acid at alkalis. Ang mga coated na panel ay maaaring bumuo ng self-healing protective film sa malupit na kapaligiran, na ginagawang angkop ang mga ito para sa mahalumigmig na klima. Ang buhay ng serbisyo ng disenyo ay higit sa 50 taon, na may warranty ng coating na 15-20 taon.
Ang mga sumusunod na parameter ay batay sa karaniwang produksyon at mga nauugnay na pamantayan. Available ang pagpapasadya upang matugunan ang mga partikular na kinakailangan ng proyekto.
| Tagapagpahiwatig ng Pagganap | Parameter/Pagtutukoy | Mga Tala / Pamantayang Batayan |
|---|---|---|
| Grado ng substrate | AA3004 (AlMg1Mn1) | Mn 1.0%–1.5%, Mg 0.8%–1.3%, balanseng Aluminum |
| Karaniwang Kapal | 0.7 mm – 1.2 mm | |
| Mga Karaniwang Profile | YX65-300/330/400/430/500, YX28-205-820 | Mga panel na hugis fan, tapered, at curved na nako-customize |
| Densidad | 2.73 g/cm³ | Tinatayang 1/3 ng bakal |
| Lakas ng makunat | 240 – 285 MPa | AA3004 H36/H46 init ng ulo |
| Lakas ng ani | ≥190 MPa | |
| Pagpahaba | ≥3% | |
| Buhay ng Serbisyo sa Disenyo | >50 taon | |
| Materyal na Pamantayang Sanggunian | GB/T 3880 series para sa mga aluminum alloy sheet | I-verify gamit ang partikular na sertipiko ng produkto |

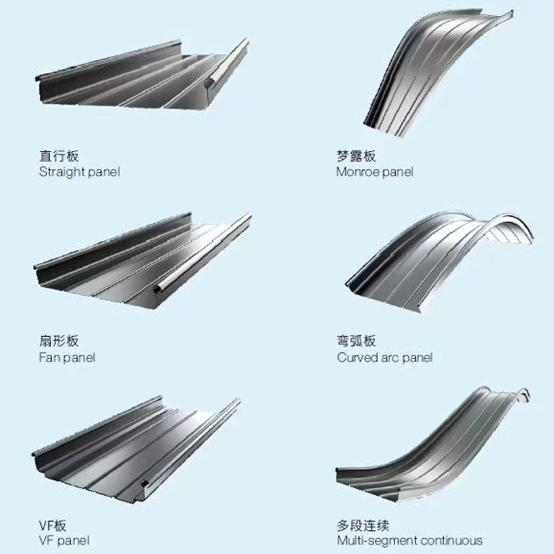

1. Flexible na Paghubog para sa Mga Kumplikadong Disenyo.Ang mga panel ay maaaring iproseso sa hindi regular na mga hugis tulad ng fan-shaped, tapered, convex at concave curved, at spherical panels. Sinusuportahan nito ang mga personalized na kinakailangan sa disenyo ng modernong arkitektura para sa mga curved surface at arched roof.
2. Magaan na may Mataas na Tensile Strength.Sa densidad na humigit-kumulang isang-katlo ng densidad ng bakal at lakas ng makunat na higit sa 240 MPa, natutugunan ng mga panel ang mga kinakailangan para sa bubong na malaki ang haba, kabilang ang mga span na lampas sa 18 metro.
3. Paglaban sa Kaagnasan at Mahabang Buhay ng Serbisyo.Ang haluang metal ay natural na bumubuo ng isang proteksiyon na layer ng oksido. Ang sistema ay idinisenyo para sa buhay ng serbisyo na higit sa 50 taon, na may warranty ng coating na 15-20 taon.
4. Maaasahang Waterproofing sa pamamagitan ng Modular Interlocking.Tinitiyak ng modular interlocking seam connection process ang masikip na panel joints at maaasahang drainage at waterproofing performance.
5. Recyclable Material.Ang materyal na aluminyo haluang metal ay ganap na nare-recycle, na sumusuporta sa mga layunin ng berdeng gusali.
Para sa mga hubog o spherical na bubong:Makipagtulungan sa tagagawa nang maaga sa yugto ng disenyo upang kumpirmahin ang matamo na radius ng curvature para sa napiling profile at kapal. Ang mga panel na hugis fan at tapered ay nangangailangan ng tumpak na mga shop drawing.
Para sa mga long-span na application:I-verify ang kakayahan ng panel span laban sa mga kinakailangang load. Gumamit ang proyekto ng Zhangzhou Grain Depot ng 1.2 mm makapal na panel sa 18 metrong span, ngunit dapat kalkulahin ang bawat proyekto batay sa lokal na pag-load ng hangin at snow.
Para sa baybayin o mataas na kahalumigmigan na kapaligiran:Piliin ang PVDF fluorocarbon coating para sa pinahusay na paglaban sa panahon. Kumpirmahin na ang substrate grade at coating system ay tugma sa inaasahang kondisyon ng pagkakalantad.
Sa panahon ng pag-install:Ang mga panel ay karaniwang gawa sa mga yunit sa pabrika at itinataas sa posisyon. Gamitin ang tinukoy na paraan ng seaming upang matiyak na hindi tinatagusan ng tubig ang mga joints. Sundin ang mga alituntunin ng tagagawa para sa paghawak, pag-angat, at pangkabit upang maiwasan ang pinsala sa ibabaw.
1.Kurbadong, spherical, at hindi regular na hugis na mga sistema ng bubong para sa malalaking pampublikong gusali gaya ng mga stadium at exhibition center.
2.Kumplikadong hugis na bubong at facade system para sa mga terminal ng paliparan at mga high-speed railway station.
3.Mga istrukturang bubong na may mahabang arko, gaya ng mga pasilidad sa warehousing at mga greenhouse ng agrikultura.
4.Mga sistema ng bubong para sa mga landmark na gusali na may natatanging mga kinakailangan sa disenyo ng arkitektura.

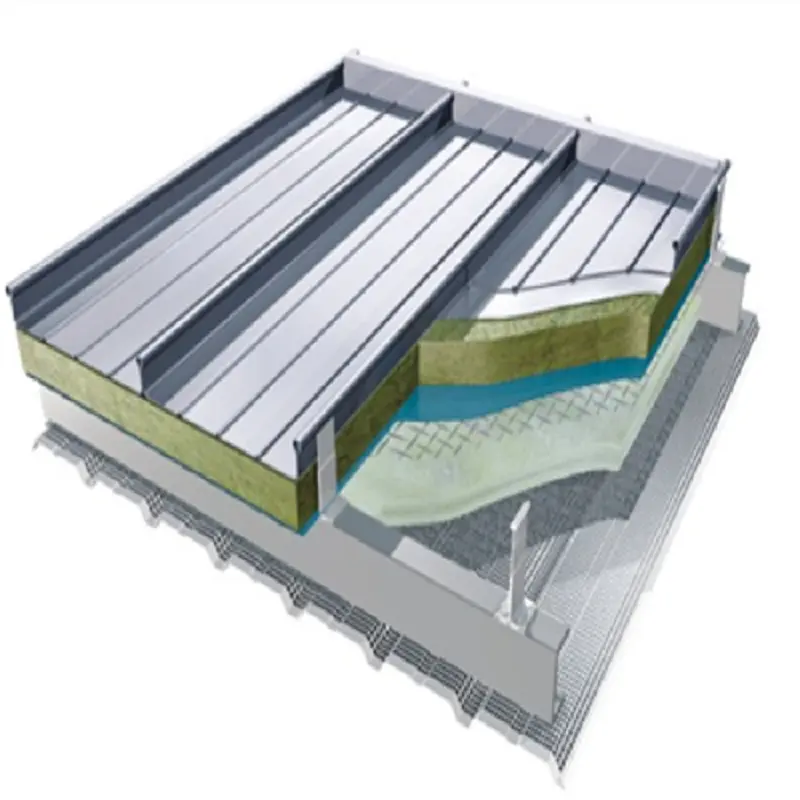

Ang mga standard standing seam panel ay karaniwang tuwid at nakakabit sa mga patag o malumanay na sloped na bubong. Ang mga arched panel ay sumasailalim sa karagdagang pagbuo upang lumikha ng mga curved profile na sumusunod sa convex, concave, o spherical roof geometries. Ang parehong mga sistema ay gumagamit ng magkatulad na interlocking seam na teknolohiya, ngunit ang mga arched panel ay partikular na ininhinyero para sa hindi karaniwang mga hugis ng bubong.
Ang pinakamababang curvature radius ay depende sa profile ng panel, kapal ng materyal, at haluang metal. Dapat itong kumpirmahin sa tagagawa sa yugto ng disenyo. Ang maagang pagbibigay ng mga guhit ng geometry sa bubong ay makakatulong na matukoy kung ang napiling panel ay makakamit ang kinakailangang curvature nang hindi nakompromiso ang pagganap ng istruktura.
Oo. Ang aluminum-magnesium-manganese alloy ay may natural na corrosion resistance, at ang PVDF fluorocarbon coating ay higit pang nagpapabuti sa weather resistance. Ginagawa nitong angkop ang mga panel para sa mga kapaligiran sa baybayin at mataas na kahalumigmigan. Ang buhay ng serbisyo ng disenyo ay higit sa 50 taon sa ilalim ng normal na mga kondisyon.

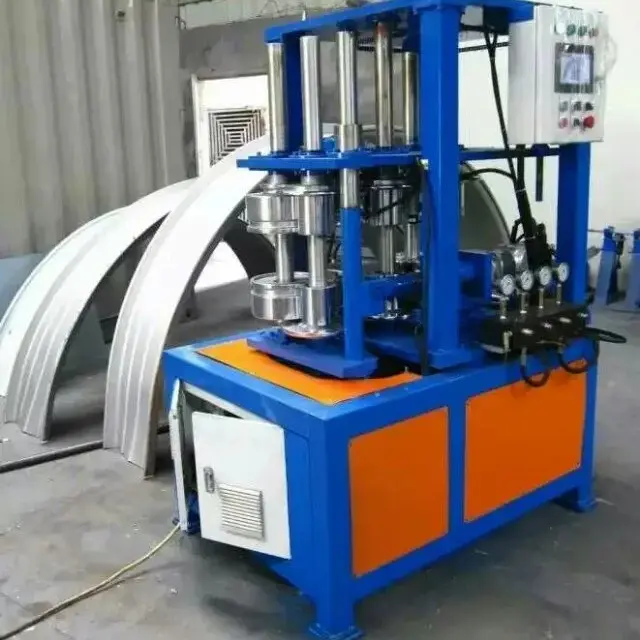

Ang mga panel na hugis fan at tapered ay ginawa gamit ang mga espesyal na kagamitan sa pagbuo at custom na tooling. Ang mga ito ay karaniwang gawa-gawa batay sa mga shop drawing na nagmula sa geometry ng bubong. Ang bawat panel ay indibidwal na nabuo upang tumugma sa partikular na posisyon nito sa hubog na ibabaw, na tinitiyak ang tamang pagkakasya at hindi tinatagusan ng tubig na seaming.
Pakibigay ang roof geometry drawings (kabilang ang curvature radius), panel profile, kapal, uri ng coating, dami, at lokasyon ng proyekto. Kung kailangan ang mga panel na hugis fan o tapered, isama ang mga detalyadong guhit ng layout. Nakakatulong ito sa aming team na maghanda ng tumpak na quotation at production plan.
Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang tagagawa ng Al-Mg-Mn arched roofing panels, standing seam roofing panels, color-coated steel downpipe, at iba pang produktong metal envelope. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
