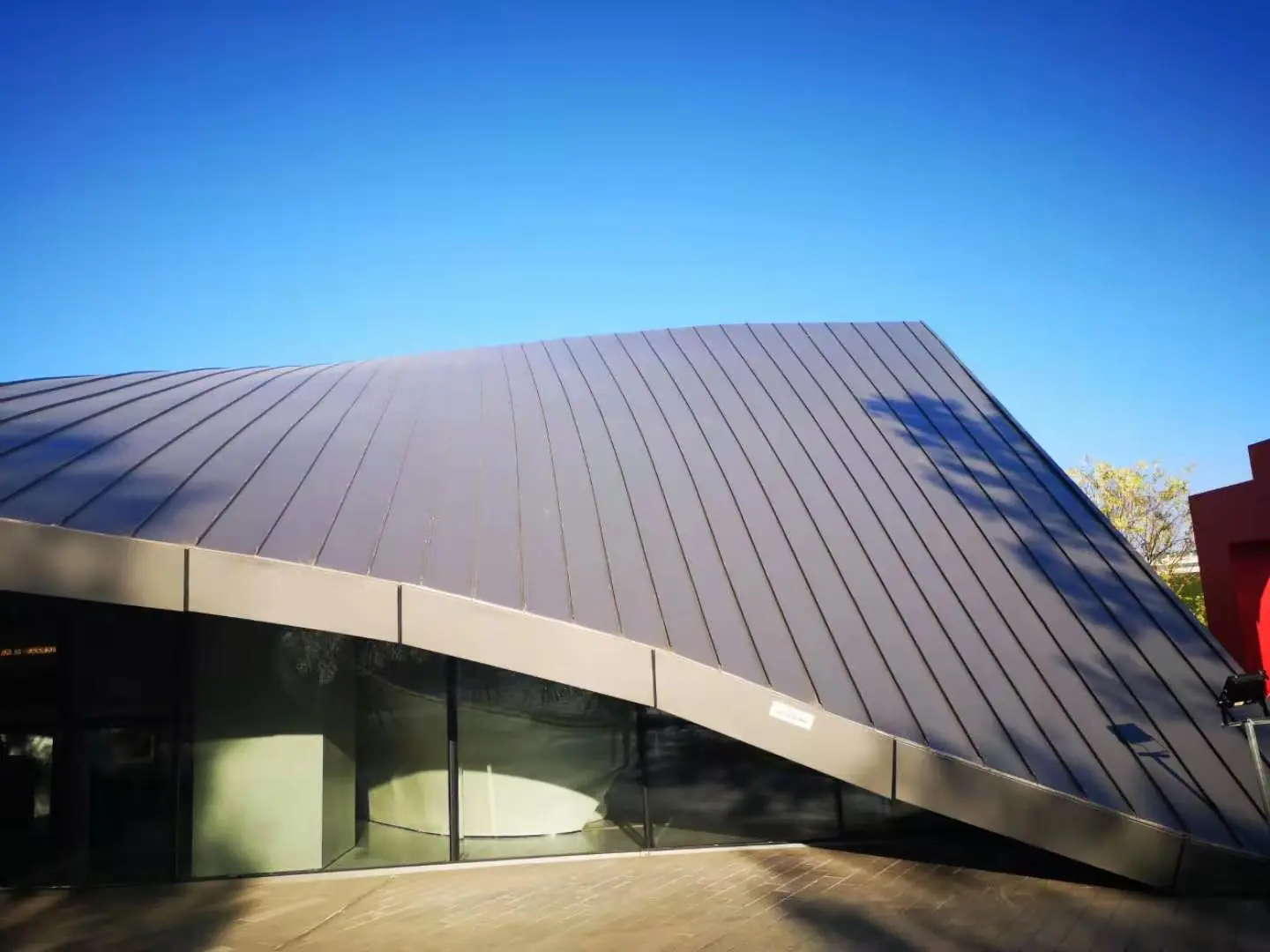

Metal Roofing Dekorasyon Panel

Ang mga metal roofing decorative panel ay bumubuo sa panlabas na visual na layer ng isang metal roof system, na naka-install nang hiwalay mula sa waterproofing layer. Ang waterproofing ay pinangangasiwaan ng structural roof panel sa ibaba, habang ang decorative panel ay nagpapahayag ng architectural form at nagbibigay ng pangalawang benepisyo tulad ng shading, acoustic improvement, at proteksyon para sa waterproofing membrane. Ibinibigay ng SENBO ang mga panel na ito ng mga materyal na sertipiko at mga rekord ng inspeksyon ng dimensional, at ang pangkat ng proyekto ay nagbibigay ng teknikal na suporta para sa layout ng panel at pagkakasunud-sunod ng pag-install.

Mga Pagpipilian sa Materyal

Ang pagpili ng materyal na pampalamuti panel ay depende sa kinakailangang anyo, timbang, at paglaban sa panahon. Ang mga sumusunod na opsyon ay karaniwang ginagamit:

• Mga panel ng solong balat na aluminyo:Karaniwang 2.0 mm hanggang 3.0 mm ang kapal na may PVDF finish. Nag-aalok ang mga ito ng malawak na hanay ng kulay, magandang formability para sa kumplikadong mga hugis, at mababang timbang.
• Al-Mg-Mn alloy profiled sheets:Mga grade AA3004 o AA3003, na may tensile strength na 240 MPa hanggang 285 MPa at density na 2.73 g/cm³, humigit-kumulang isang katlo ng bakal. Idinisenyo para sa higit sa 50 taon ng serbisyo at angkop para sa mga hubog na bubong.
• Aluminum honeycomb composite panel:Ang mga face sheet na 0.8 mm hanggang 1.0 mm na aluminyo ay pinagsama sa isang aluminyo na honeycomb core. Ang haba ng gilid ng core ng cell ay hindi hihigit sa 9.53 mm at kapal ng pader na hindi bababa sa 0.07 mm. Ang mga panel na ito ay nagbibigay ng mas mahusay na flatness at higpit kaysa sa solid sheet ng parehong timbang.
• Mga panel na bakal na pinahiran ng kulay:Gumamit ng mataas na pagganap na Al-Zn coating na may PVDF topcoat. Angkop para sa pandekorasyon na bubong sa malalaking pampublikong gusali kung saan ang isang bakal na substrate ay ginustong.

Paggamot sa Ibabaw

Para sa mga panel ng aluminyo ng arkitektura, inirerekomenda ang isang PVDF fluorocarbon coating. Ang nilalaman ng resin ay dapat na hindi bababa sa 70%, at ang kapal ng patong ay dapat matugunan ang YS/T 429.2. Ang PVDF ay nagbibigay ng malakas na pagtutol sa ultraviolet light at nagpapanatili ng katatagan ng kulay nang higit sa 20 taon na may kaunting pagkupas o pag-chal.

System Build-up

Ang pandekorasyon na layer ay karaniwang naka-install sa itaas ng waterproofing upang lumikha ng isang dual-layer na bubong na metal. Sa bubong ng entrance hall ng New China International Exhibition Center Phase II, ang assembly mula sa ibaba hanggang sa itaas ay: isang 0.8 mm na Al-Zn profiled sheet na may mga nakatayong tahi bilang waterproof layer, isang waterproof membrane, thermal insulation, isang decorative framing system, at ang decorative panel surface. Ang paghihiwalay na ito ay nagpapanatili sa waterproofing na independyente mula sa aesthetic layer.

Buod ng Pagtutukoy

Data ng Application ng Proyekto

Bubong ng Terminal ng Paliparan

Ang pagpapalawak ng Terminal 5 ng isang pangunahing internasyonal na paliparan ay gumamit ng 267,000 m² ng metal na bubong sa kabuuan ng pangunahing terminal, concourses, at mga boarding bridge. Ang mga pandekorasyon na panel ay 0.8 mm makapal na may mataas na lakas na profiled steel sheet na may mataas na nilalaman na Al-Zn coating na nagbibigay ng apat hanggang anim na beses ng corrosion resistance ng standard galvanized steel. Ang ibabaw ng PVDF ay nanatiling matatag sa pagitan ng -40°C at 150°C, na nag-aalok ng pangmatagalang proteksyon sa UV. Nakatanggap ang proyekto ng Gold Award para sa Metal Enclosure System Engineering sa 2024 Architectural Waterproofing Industry Science and Technology Awards.

Exhibition Center Dekorasyon Aluminum System

Ang Phase II ng New China International Exhibition Center sa Beijing ay sumasaklaw sa humigit-kumulang 280,000 m² ng metal na bubong. Gumamit ang bubong ng registration hall na 3 mm ang kapal na aluminum panel na may PVDF coating bilang pandekorasyon na layer, na sinusuportahan ng aluminum alloy square tube framing. Sa ilalim ng pandekorasyon na layer, ang bubong ay may kasamang 0.8 mm Al-Zn profiled steel waterproof layer na may mga nakatayong tahi, dalawang layer ng rock wool insulation na may kabuuang 140 mm sa 160 kg/m³ density, isang TPO membrane, at isang perforated profiled steel sound-absorbing layer. Ang mga pandekorasyon na panel ay naka-install nang nakapag-iisa mula sa waterproofing, na nakakamit ang nais na visual effect nang hindi nakompromiso ang watertightness.

Complex Geometry Roof sa isang Exhibition Center

Gumamit ang Xuzhou Huaihai International Expo Center ng decorative panel system na may stepped elevation at intersecting level. Gumamit ang itaas na cornice ng 3 mm na kapal na aluminum veneer, at ang lower cornice ay gumamit ng 4 mm na kapal ng aluminum composite panel. Ginamit ng team ng proyekto ang Rhino at Grasshopper para sa parametric modeling upang suriin ang curvature at i-optimize ang mga panel na may apat na non-coplanar vertices sa mga flat form. Ang pandekorasyon na bubong ay binuo na may modular na pag-install, at ang kumpletong sobre ng gusali ay pumasa sa pagpapatunay ng engineering para sa tibay, waterproofing, thermal performance, at integridad ng istruktura.

Double-curved na Honeycomb Panel Roof

Ang pangunahing venue ng permanenteng site ng Zhongguancun Forum ay gumamit ng irregular na double-curved aluminum honeycomb panel system para sa 6,000 m² ng bubong na lugar. Mahigit sa 1,000 natatanging detalye ng panel ang inayos sa mga layered na configuration. Gumamit ang istruktura ng suporta ng isang hugis fan na radiating framework na may multi-directional adjustable bracket na nagbibigay-daan sa ±15° in-plane rotation at angular adjustment sa pagitan ng 75° at 105°. Dalawa hanggang tatlong honeycomb panel ang pinagsama sa isang framework unit sa pabrika, pagkatapos ay na-install sa site bilang kumpletong mga module. Ang prefabricated na diskarte na ito ay nagbawas ng iskedyul ng konstruksiyon ng halos isang-katlo kumpara sa mga tradisyonal na pamamaraan.

Mga Tampok ng Disenyo

• Kakayahang umangkop sa anyo:Ang mga panel ay maaaring flat, curved, tapered, o double-curved. Nakakatulong ang parametric modeling na i-convert ang kumplikadong geometry sa mga buildable na panel.
• Pangmatagalang katatagan ng kulay:Ang mga coatings ng PVDF ay lumalaban sa UV fading at chalking, pinapanatili ang hitsura sa loob ng higit sa 20 taon.
• Banayad na timbang:Ang mga panel ng aluminyo at pulot-pukyutan ay nagpapababa ng structural load kumpara sa solid steel o concrete cladding.
• Malayang waterproofing:Ang pandekorasyon na layer ay hindi tumagos sa waterproofing, na nagpapababa sa panganib ng paglabas sa mga fastener point.
• Mahusay na pag-install:Binabawasan ng mga unitized honeycomb panel assemblies ang on-site na trabaho at pinapahusay ang pagkakahanay sa mga kumplikadong surface.

Mga Karaniwang Aplikasyon

• Mga pandekorasyon na patong ng bubong para sa mga terminal ng paliparan at mga high-speed na istasyon ng tren.
• Malalaking mga pampublikong gusali gaya ng mga exhibition center, stadium, at mga teatro.
• Landmark na mga gusali na may kakaiba o hindi regular na mga anyo ng bubong.
• Mga komersyal na complex, high-end na hotel, at villa na nangangailangan ng natatanging hitsura sa bubong.

Mga Tala sa Pag-install

• I-verify ang pagsuporta sa pagkakahanay ng balangkas bago maglagay ng mga pandekorasyon na panel.
• Gumamit ng kagamitan sa pag-aangat na may malambot na mga lambanog upang maiwasan ang pagkamot sa natapos na ibabaw.
• Sundin ang sequence ng manufacturer para sa hook-on o unitized system para matiyak ang tamang pakikipag-ugnayan.
• Para sa mga curved panel, suriin ang oryentasyon ng panel at pagsasaayos ng bracket ng suporta bago ang huling pag-aayos.
• I-seal ang mga joint at mga gilid ayon sa mga detalye ng arkitektura, lalo na kung saan ang mga panel ay nakakatugon sa mga flashing o penetration.

FAQ

Ano ang pagkakaiba sa pagitan ng mga pandekorasyon na panel at ang waterproofing layer?

Ang waterproofing layer ay isang tuluy-tuloy na metal sheet o lamad na pumipigil sa pagpasok ng tubig. Ang pandekorasyon na panel ay nakaupo sa itaas nito at hindi kailangang maging watertight. Nangangahulugan ang paghihiwalay na ito na ang pandekorasyon na layer ay maaaring butas-butas, kurbado, o i-panel nang hindi naaapektuhan ang paglaban sa panahon ng bubong.

Aling uri ng panel ang pinakamainam para sa isang hubog na bubong?

Ang Al-Mg-Mn alloy na profiled sheet ay maaaring i-roll-form sa mga curved na hugis at kadalasang ginagamit para sa makinis, single-curvature na bubong. Para sa mga double-curved o free-form na ibabaw, mas angkop ang mga aluminum honeycomb panel dahil maaari silang gawing kumplikado at hindi planar na mga hugis habang pinapanatili ang flatness.

Paano napapanatili ang pagkakapare-pareho ng kulay sa isang malaking bubong?

Ang lahat ng mga panel para sa parehong ibabaw ay dapat magmula sa parehong coil batch kung posible. Kung hindi maiiwasan ang maraming batch, dapat kontrolin ang pagkakaiba ng kulay sa isang tinukoy na halaga ng ΔE. Ang mga PVDF coatings mula sa parehong sistema ng pintura ay may posibilidad na magkaroon ng pare-parehong kulay at gloss.

Maaari bang gamitin ang mga pandekorasyon na panel sa mga proyekto sa pagsasaayos?

Oo, maaaring magdagdag ng mga pandekorasyon na metal panel sa isang umiiral nang bubong upang baguhin ang hitsura o pagbutihin ang pagganap ng thermal, sa kondisyon na ang umiiral na istraktura ay maaaring suportahan ang karagdagang timbang. Kinakailangan ang pagtatasa ng istruktura bago magpatuloy.

Quality Control at Documentation

Ang mga supplier ay dapat magbigay ng mga materyal na sertipiko para sa aluminyo na haluang metal o bakal na substrate, mga ulat sa kapal ng patong, at mga talaan ng inspeksyon ng dimensional. Para sa mga kumplikadong geometries, ang mga guhit ng katha at mga iskedyul ng panel ay dapat suriin bago ang paggawa. Dapat kumpirmahin ng on-site na pagtanggap ng mga tseke ang mga sukat ng panel, surface finish, at kalayaan mula sa pinsala sa transportasyon.

Mga Pagsasaalang-alang sa Pagpili

• Kumpirmahin ang geometry ng arkitektura at mga limitasyon sa laki ng panel sa fabricator nang maaga sa yugto ng disenyo.
• Piliin ang uri ng coating batay sa UV exposure ng gusali at nais na buhay ng serbisyo.
• Para sa mga lugar sa baybayin o pang-industriya, i-verify na ang metallic coating at paint system ay angkop para sa corrosion category.
• Planuhin ang pag-frame ng suporta at hanay ng pagsasaayos ng bracket para ma-accommodate ang mga tolerance ng panel at thermal movement.
• Isaalang-alang ang maintenance access path para sa inspeksyon at paglilinis ng pandekorasyon na ibabaw.
