SENBO Mga Materyales sa Pagbuonagbibigay ng mga standing seam roofing panel bilang bahagi ng hanay ng produkto ng metal roof system nito. Ang mga panel na ito ay roll-formed mula sa metal coils sa isang high-rib profile at pinagsama-sama sa pamamagitan ng interlocking ang mga patayong gilid ng mga katabing panel. Malawakang ginagamit ang mga ito sa malalaking pampublikong gusali at pasilidad na pang-industriya kung saan kinakailangan ang pangmatagalang waterproofing at wind resistance.
Ang standing seam roofing panel ay isang profiled metal component na nilikha ng roll-forming metal coils sa isang high-rib na cross-section. Ito ay bumubuo ng isang pinagsama-samang pagpupulong sa bubong sa pamamagitan ng interlocking at locking ng mga vertical na gilid ng mga katabing panel.
Hindi tulad ng karaniwang profiled steel sheet na direktang ikinakabit sa mga purlin na may mga tumatagos na turnilyo, ang standing seam system ay nagkokonekta ng mga panel sa mga purlin gamit ang espesyal na idinisenyong aluminum alloy clip. Ang mga clip na ito ay naka-angkla sa mga purlin. Ang mga panel ay ikinakabit sa mga clip, at pagkatapos ay pinag-interlock ng isang seaming machine ang mga patayong gilid ng mga katabing panel gamit ang alinman sa isang lock o isang 360° na double lock. Lumilikha ito ng isang sliding na koneksyon sa pagitan ng mga panel at clip, pati na rin ang isang mahigpit na interlocking seal sa pagitan ng mga panel mismo.
Ang pagpili ng batayang materyal ay depende sa operating environment at mga kinakailangan sa tibay:
Aluminum-Magnesium-Manganese alloy sheet (Mga Grado AA3004/3003):Karaniwang 0.7–1.2 mm ang kapal, na may yield strength na hindi bababa sa 190 MPa, tensile strength na 240–285 MPa, at densidad na 2.73 g/cm³. Ito ay halos isang-katlo ng density ng bakal. Ang buhay ng serbisyo ng disenyo ay higit sa 50 taon.
Aluzinc (Aluminum-Zinc coated) steel sheets:Mag-alok ng 3-5 beses ang resistensya ng kaagnasan ng karaniwang galvanized steel.
Mga sheet na hindi kinakalawang na asero:Angkop para sa malalaking gusali sa baybayin na nangangailangan ng mataas na paglaban ng hangin.

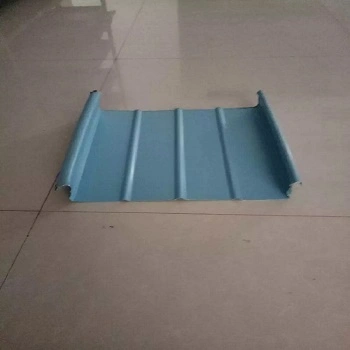

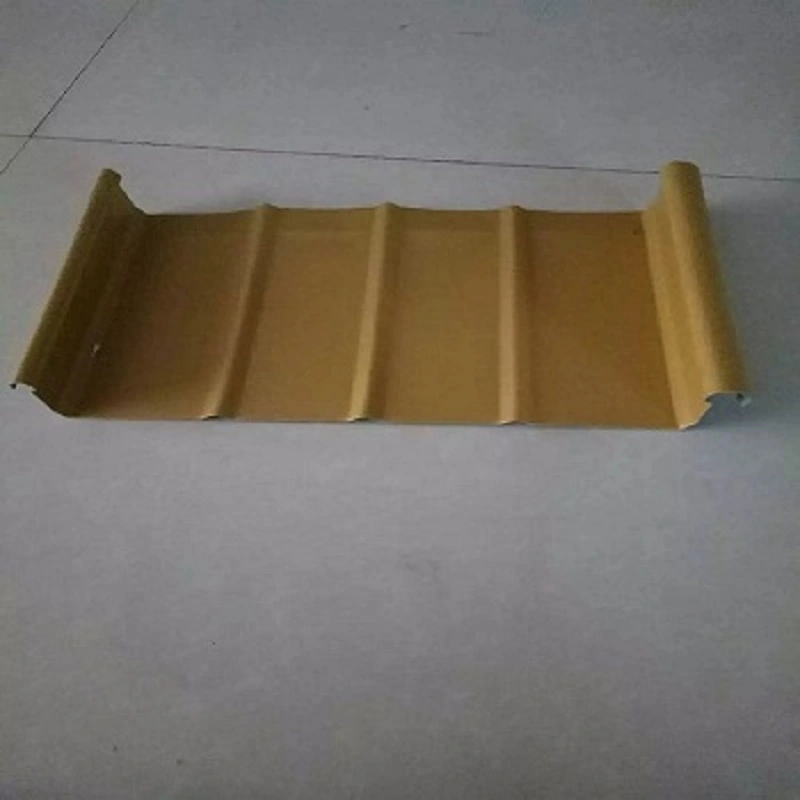

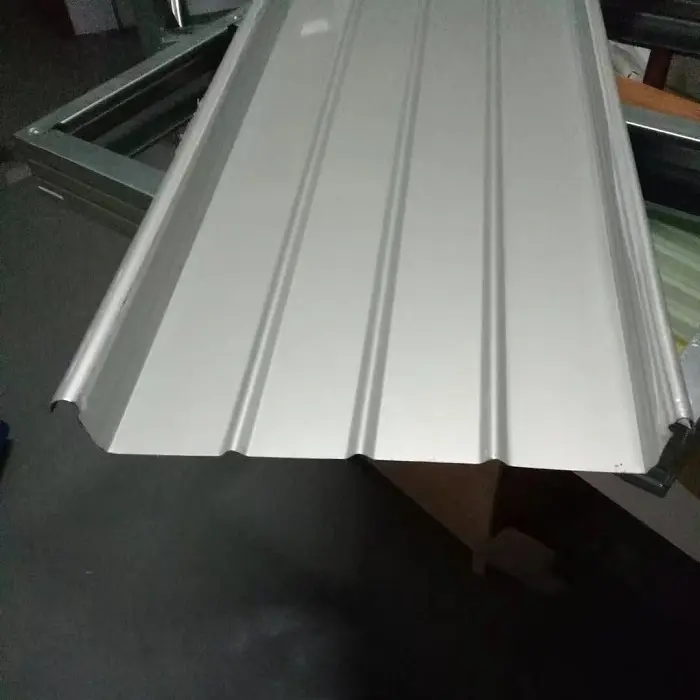

Kasama sa mga karaniwang panel profile ang YX65-300, YX65-330, YX65-400, at YX65-430. Nagtatampok ang profile ng YX65-300 ng taas ng rib na 65 mm at epektibong lapad ng coverage na 300 mm. Ang mga panel ay dapat na maging tuloy-tuloy sa direksyon ng slope nang walang mga joints o screw connections. Ang haba ng mga naka-profile na panel sa pangkalahatan ay hindi dapat lumagpas sa 25 m, at ang mga deformation control point ay dapat isama.
Ang isang kumpletong standing seam roofing system ay karaniwang gumagamit ng multi-layer composite structure. Halimbawa, ang "Window to the Future of South Taihu" exhibition hall project ay gumagamit ng roof assembly na binubuo ng base sheet (profiled steel), rock wool insulation board, at ang standing seam roof panel. Pinagsasama nito ang suporta sa istruktura, thermal insulation, at mga function ng waterproofing. Katulad nito, ang Yaoxue Ice and Snow World ski resort project ay gumagamit ng aluminum-magnesium-manganese standing seam roof system na sinamahan ng integrated thermal insulation system.
Ang wind resistance ay isang kritikal na tagapagpahiwatig ng pagganap para sa mga nakatayong seam roofing system sa mga baybaying rehiyon at malakihang pampublikong proyekto sa gusali. Bilang bahagi ng restoration at reinforcement project para sa metal na bubong ng Terminal 2 sa Nanchang Changbei Airport, ang HXY-400 standing seam metal roofing panel ay sumailalim sa sistematikong pagsubok sa pamamagitan ng full-scale wind uplift trials.
Ipinakita ng mga resulta na ang paggamit ng mga reinforcement clip ay nagpapataas ng wind uplift load-bearing capacity ng 4.18 beses kumpara sa mga panel na walang clip. Ang mga salik tulad ng purlin spacing, ang shear capacity ng purlin connectors, at ang flexural strength ng purlins mismo ay direktang nakaimpluwensya sa wind uplift capacity. Ang pananaliksik sa mga metal na bubong na may iba't ibang puwang ng purlin ay nagsiwalat ng direktang ugnayan sa pagitan ng ultimong pagkabigo na load ng standing seam system at ng purlin spacing. Ang mga pang-eksperimentong resulta ay nakahanay sa mga uso na sinusunod sa mga numerical simulation, na nagbibigay ng batayan para sa pinakahuling disenyo at konstruksyon ng pagkarga ng hangin.
Ang standing seam roofing system ay nakakatugon sa mga kinakailangan para sa airtightness, watertightness, at wind uplift resistance sa pamamagitan ng paggamit ng full-length na pre-injected sealant sa loob ng mga metal panel at isang 360° seam lock. Ang mga panel ay bumubuo ng isang tuluy-tuloy na yunit sa kahabaan ng slope na walang mga joints o nakalantad na mga koneksyon sa screw, na binabawasan ang mga panganib sa pagtagas na nauugnay sa tradisyonal na exposed-fastener na bubong, tulad ng kaagnasan sa mga butas ng fastener at pagkasira ng sealant.
Kinakailangan ang mga flashing treatment sa lahat ng junction kung saan nagtatagpo ang mga panel ng bubong sa mga dingding ng harapan o mga istrukturang nakausli sa bubong. Ang mga materyales sa pagbubuklod ay inilalapat sa mga lap joint. Ang secure na pagbubuklod na may silicone sealant ay kinakailangan sa overlap sa pagitan ng base flashing at ng panel, habang ang foam sealing strip ay ginagamit sa pagitan ng tuktok na flashing at ng panel, gayundin sa pagitan ng gilid na trim at panel.
Ang thermal expansion at contraction ng mga metal na materyales sa ilalim ng makabuluhang pagbabagu-bago ng temperatura ay isang likas na pisikal na kababalaghan. Ang sliding na koneksyon sa pagitan ng mga nakatayong seam roof panel at ng kanilang mga nakapirming suporta ay nagbibigay-daan sa mga panel na lumawak at malayang nag-ikli sa kahabaan ng slope bilang tugon sa mga pagbabago sa temperatura, at sa gayon ay tinatanggap ang thermal stress.
Habang ang haba ng mga naka-profile na panel ay dapat na perpektong hindi lalampas sa 25 metro, ang naaangkop na mga deformation control point ay dapat na maitatag upang gabayan ang direksyon ng pagpapalawak at pag-urong. Pinipigilan nito ang panel buckling o detachment mula sa mga konektor ng suporta. Ang katangiang ito ay nagbibigay-daan din sa paggamit ng iisang panel na haba ng hanggang 35 metro o higit pa, na binabawasan ang bilang ng mga transverse overlap.
Ang FLEX-LOK 400 standing seam roof panel system ay ginamit para sa malaking-span (99m at 72m) curved metal roofing ng Xiamen Convention and Exhibition Center Phase III project. Binubuo ang system ng mga high-strength galvanized purlins, standing seam roof panels, at structural floor decking. Ito ay napatunayang nag-aalok ng paglaban sa wind uplift at corrosion, pati na rin ang waterproofing at thermal insulation performance.

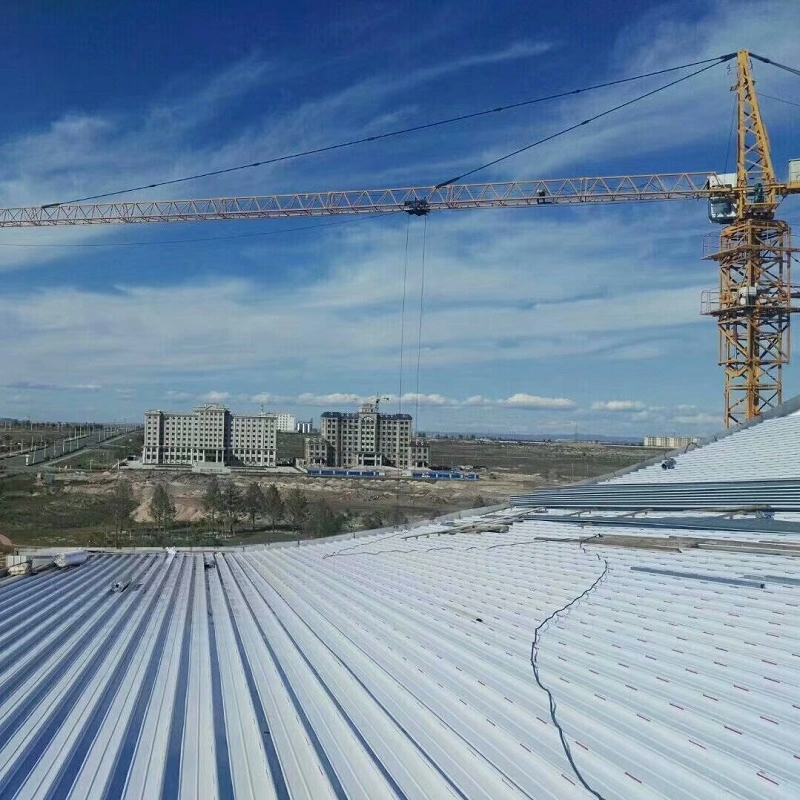

Sa panahon ng pagtatayo, ang mga panel ng bubong ay nabuo sa lugar, at ang mga bahagi ay inilagay sa isang direksyon na nakaharap sa malayo mula sa umiiral na hangin. Ang mahigpit na mga kinakailangan sa pagpoposisyon ay ipinatupad para sa pag-install ng mga detalyadong joints. Katulad nito, matagumpay na nailapat ang standing seam aluminum-magnesium-manganese roofing system sa kumplikadong curved steel structure ng "Window to the Future" Exhibition Hall project sa South Taihu.
Ang pagtatayo at pag-install ng mga standing seam roof panel ay sinusuportahan ng isang sistema ng mga pamantayan. Alinsunod sa teknikal na detalye JGJ 255-2012 (Teknikal na Pagtutukoy para sa Daylighting Roofs at Metal Roofs), mayroong malinaw na tinukoy na pinahihintulutang mga paglihis para sa kalidad ng pag-install: isang 5-7 mm deviation sa fit ng tuloy-tuloy na longitudinal na mga bahagi (na may 35-meter threshold) at isang +20/+30 mm na paglihis sa bubong (na may threshold ng metal sa metal).
Ang pambansang pamantayang atlas 24CJ113-1 (Mga Detalye ng Arkitektura para sa Mga Metal Panel (Bahagi I): 360° Seamed Standing-Seam Metal Roofing System) ay nagbibigay ng mga detalyadong guhit sa pagtatayo para sa lahat ng mga punto ng koneksyon, mula sa mga joint ng panel hanggang sa mga gutters, mga daylighting strip, ventilator, at mga conductor ng proteksyon ng kidlat.
Ang mga sumusunod na parameter ay batay sa karaniwang produksyon at mga kaugnay na pambansang pamantayan. Available ang pagpapasadya upang matugunan ang mga partikular na kinakailangan ng proyekto.
| Tagapagpahiwatig ng Pagganap | Parameter/Pagtutukoy | Pamantayan / Mga Tala |
|---|---|---|
| Mga Naaangkop na Pamantayan | GB 50345, JGJ 255-2012 | Teknikal na Code para sa Roofing Engineering; Teknikal na Detalye para sa Daylighting Roofs at Metal Roofs |
| Sanggunian sa Disenyo | 24CJ113-1 | Mga detalye ng konstruksiyon para sa 360° seamed standing-seam metal roofing system |
| Batayang Materyal | Al-Mg-Mn alloy (AA3004/3003) / Al-Zn coated steel / Hindi kinakalawang na asero | Napili batay sa operating environment |
| Kapal ng Al-Mg-Mn | 0.7–1.2 mm | 0.9 mm na karaniwang ginagamit |
| Lakas ng Pagbubunga ng Al-Mg-Mn | ≥190 MPa | Lakas ng makunat: 240–285 MPa |
| Karaniwang Profile | YX65-300/330/400/430 | Taas ng rib: 65 mm |
| Limitasyon sa Haba ng Panel | ≤25 m (inirerekomenda) | Kinakailangan ang mga control point ng gabay sa pagpapapangit |
| Gutter Lap Haba | ≥150 mm (≥200 mm kung walang eaves gutter) | Alinsunod sa mga kinakailangan ng JGJ 255-2012 |
| Kumikislap na Taas | ≥250 mm (minimum na kinakailangan sa code) | GB 50693-2011 |
| Wind Uplift Resistance | Ang reinforcement na may mga clip ay nagpapataas ng kapasidad ng 4.18x | Na-verify sa pamamagitan ng full-scale testing sa Changbei Airport |
1. Structural Waterproofing na walang Fastener Holes.Walang mga turnilyo na tumagos sa ibabaw ng panel. Ang isang 360° seamed interlocking connection na sinamahan ng tuluy-tuloy na pre-injected sealant ay binabawasan ang mga panganib sa pagtagas na nauugnay sa mga butas ng fastener.
2. Napapatunayan at Naaayos na Paglaban sa Hangin.Kinukumpirma ng full-scale wind uplift testing na ang mga reinforcement clip ay maaaring tumaas ng load-bearing capacity ng 4.18 beses. Ang mga salik tulad ng purlin spacing at connector load capacity ay direktang nakakaimpluwensya sa wind resistance performance ng bubong.
3. Adaptive Thermal Expansion at Contraction.Ang mga sliding clip ay nagbibigay-daan sa mga panel na lumawak at malayang nag-ikli sa kahabaan ng slope. Tinitiyak ng mga deformation-guiding control point na nagaganap ang paggalaw sa nilalayon na direksyon, na pumipigil sa pag-buck o detachment ng panel.
4. Iba't ibang Materyal na Opsyon.Ang aluminyo-magnesium-manganese alloy (buhay ng serbisyo sa loob ng 50 taon), Al-Zn coated steel, at hindi kinakalawang na asero ay magagamit upang umangkop sa iba't ibang kinakaing kapaligiran at mga kinakailangan ng proyekto.
5. Suporta sa Comprehensive Standards.Ang disenyo, pagdedetalye ng istruktura, at pagtanggap sa pag-install ay sinusuportahan ng GB 50345, JGJ 255-2012, at ang pambansang pamantayang atlas 24CJ113-1.
Para sa disenyong lumalaban sa hangin:Malaki ang epekto ng puwang ng purlin at uri ng clip sa kapasidad ng wind uplift. Dapat gamitin ang full-scale testing o engineering calculations para i-verify ang napiling configuration. Maaaring kailanganin ang mga reinforcement clip sa mga high-wind region.
Para sa mga application na pang-panel:Kung ang haba ng panel ay lumampas sa 25 m, isama ang mga deformation control point upang gabayan ang thermal movement. Kumpirmahin na ang detalye ng sliding clip ay nagbibigay-daan sa inaasahang hanay ng paggalaw nang hindi nagbubuklod.
Para sa mga kinakaing unti-unti na kapaligiran:Piliin ang batayang materyal ayon sa mga kondisyon ng pagkakalantad. Ang Al-Mg-Mn na haluang metal at hindi kinakalawang na asero ay angkop para sa baybayin o pang-industriya na kapaligiran. I-verify ang pagiging tugma ng coating sa mga lokal na salik sa kapaligiran.

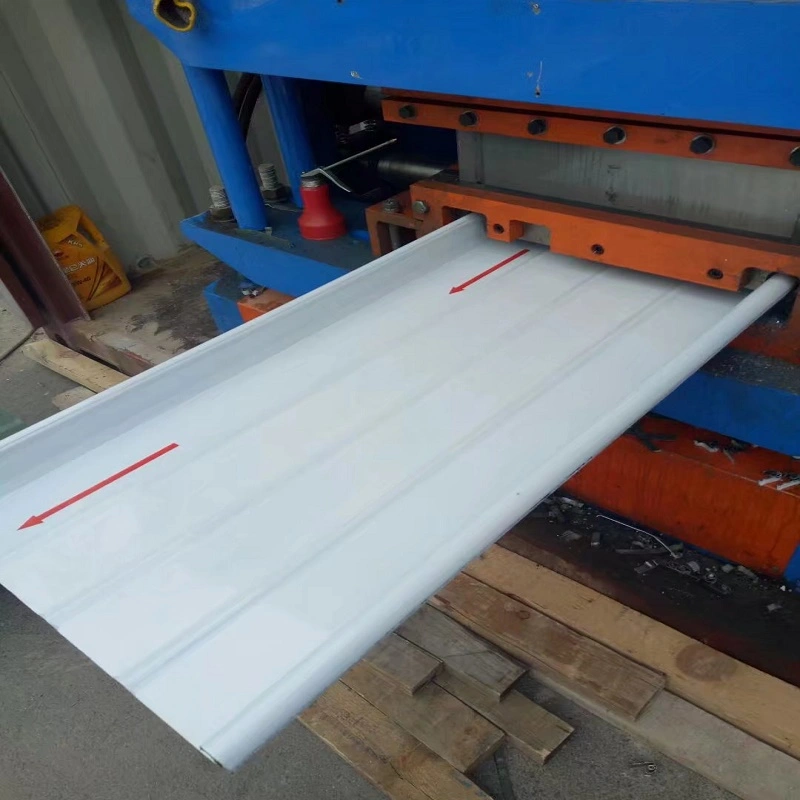

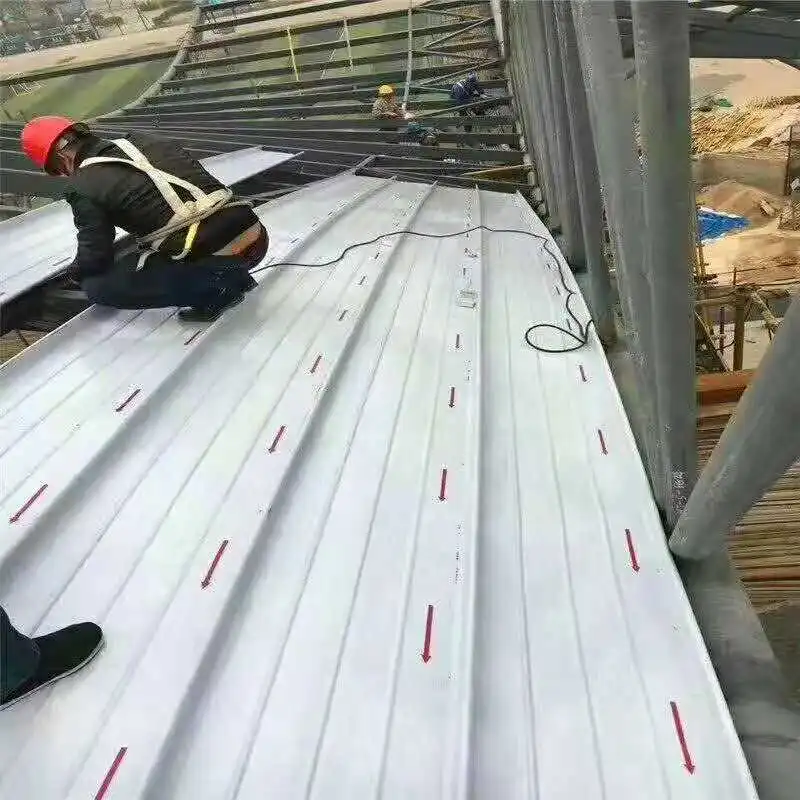

Sa panahon ng pag-install:Ang mga panel ay karaniwang roll-formed on-site o sa isang pabrika. Tiyakin na ang proseso ng seaming ay isinasagawa gamit ang naka-calibrate na kagamitan. Mag-install ng mga panel sa direksyon na nakaharap palayo sa umiiral na hangin kung saan posible. Suriin na ang lahat ng flashings at sealant ay wastong inilagay bago seaming.
1.Mga metal na sistema ng bubong para sa malalaking hub ng transportasyon tulad ng mga terminal ng paliparan at mga high-speed na istasyon ng tren.
2.Metal roofing para sa malalaking pampublikong gusali kabilang ang mga stadium, exhibition center, at mga sinehan.
3.Bubong para sa malalaking span na kurbadong o kumplikadong hugis na mga istrukturang bakal, na may magagamit na mga kakayahan sa pagkurba at baluktot.
4.Mga gusali sa baybayin, mga lugar na madaling kapitan ng bagyo na nangangailangan ng mataas na wind-resistance rating, gamit ang clip reinforcement measures kung kinakailangan.
Ang mga kumbensyonal na profiled sheet ay naayos sa ibabaw ng panel na may mga turnilyo, na lumilikha ng mga penetration point na maaaring maging mga daanan ng pagtagas sa paglipas ng panahon. Gumagamit ang mga standing seam panel ng mga nakatagong clip at mechanically seamed joint, kaya walang nakalantad na mga fastener. Binabawasan nito ang panganib ng pagpasok ng tubig at nagbibigay-daan para sa thermal movement sa pamamagitan ng sliding connection.
Para sa coastal o high-corrosion environment, karaniwang inirerekomenda ang aluminum-magnesium-manganese alloy o hindi kinakalawang na asero. Ang Al-Mg-Mn alloy ay nag-aalok ng magandang corrosion resistance at mahabang buhay ng serbisyo, habang ang stainless steel ay nagbibigay ng mas mataas na lakas para sa wind-resistant na mga disenyo. Maaaring gamitin ang Al-Zn coated steel sa hindi gaanong agresibong mga kondisyon.
Ang mga panel ay nakakabit sa istraktura sa pamamagitan ng mga clip na nagpapahintulot sa paggalaw sa haba ng panel. Nangangahulugan ito na ang mga panel ay maaaring lumawak at makontra nang hindi nagbibigay ng diin sa mga fastener o nagiging sanhi ng oil-canning. Maaaring kailanganin ang mga deformation control point sa mahabang panel upang idirekta ang paggalaw at maiwasan ang buckling.
Oo. Ang mga panel ay maaaring maging roll-form at pagkatapos ay hubog upang sundin ang matambok o malukong mga hugis ng bubong. Ang mga proyekto tulad ng Xiamen Convention and Exhibition Center ay gumamit ng mga standing seam system para sa malalaking hubog na bubong. Ang tiyak na kakayahan sa pagkurba ay nakasalalay sa profile at kapal ng materyal.
Ang JGJ 255-2012 ay nagbibigay ng mga pagpapaubaya sa pag-install, kabilang ang isang 5-7 mm na paglihis para sa tuluy-tuloy na mga longitudinal na bahagi at isang +20/+30 mm na paglihis para sa slope ng bubong. Ang pambansang pamantayang atlas 24CJ113-1 ay nagbibigay ng mga detalyadong guhit ng koneksyon. Ang higpit ng tubig ay karaniwang nabe-verify sa pamamagitan ng visual na inspeksyon at, kung kinakailangan, sa pamamagitan ng hose o ponding test.
Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang manufacturer ng standing seam roofing panels, color-coated steel downpipe, FRP daylighting panels, at iba pang metal envelope na produkto. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
