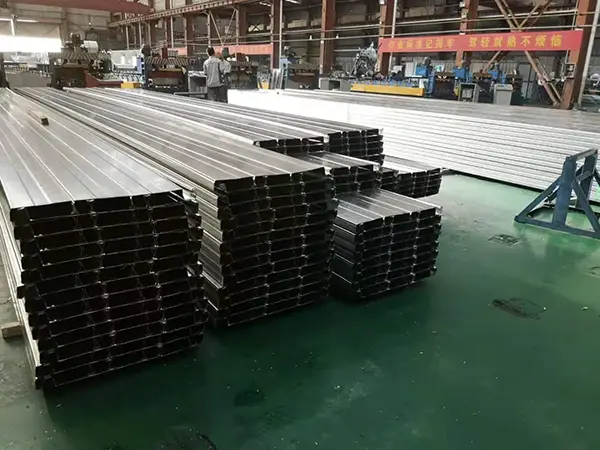

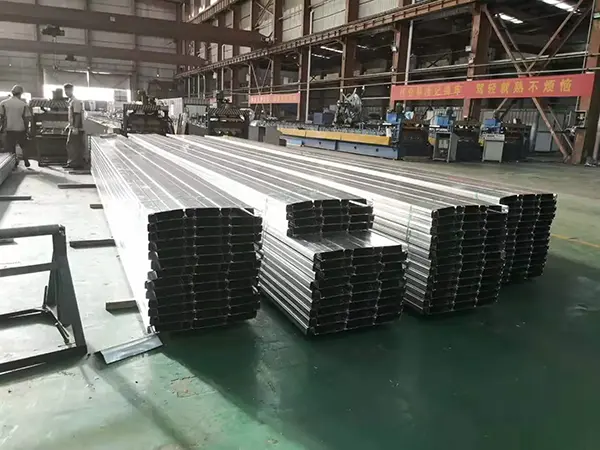

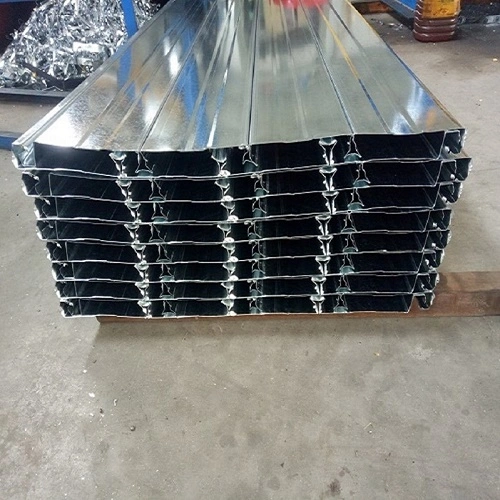

Closed-Profile Steel Decking

Ang closed-profile steel decking (kilala rin bilang closed-type profiled steel sheet) ay isang corrugated construction panel na nabuo sa temperatura ng kuwarto mula sa hot-dip galvanized steel coils gamit ang tuluy-tuloy na multi-roller cold-roll forming line. Ang pangunahing pagkakaiba nito mula sa open-profile decking ay ang ilalim ng rib groove ay ganap na selyado, na lumilikha ng saradong wedge-shaped o trapezoidal hollow cavity.

SENBO Building Materialsnagbibigay ng closed-profile na steel decking bilang bahagi ng hanay ng composite floor system nito. Ang mga panel na ito ay malawakang ginagamit sa steel-framed na mga gusali kung saan ang paglaban sa sunog, flat soffit, at mahusay na konstruksyon ay mga pangunahing kinakailangan.

Mga Tampok na Pang-istruktura

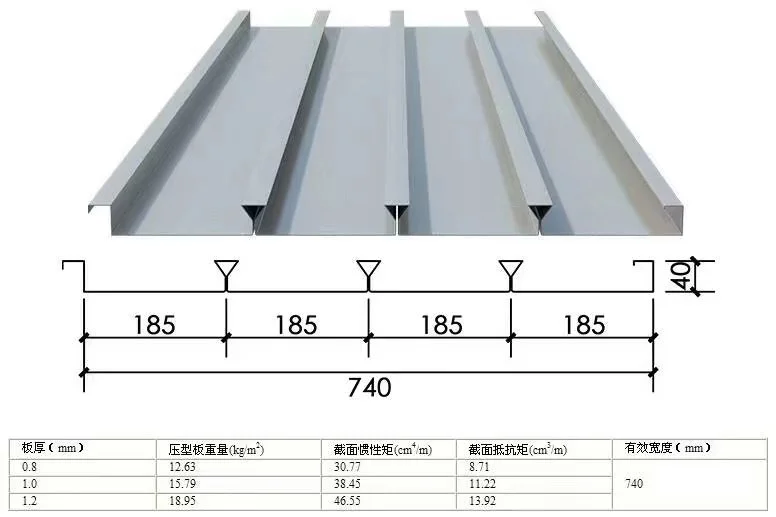

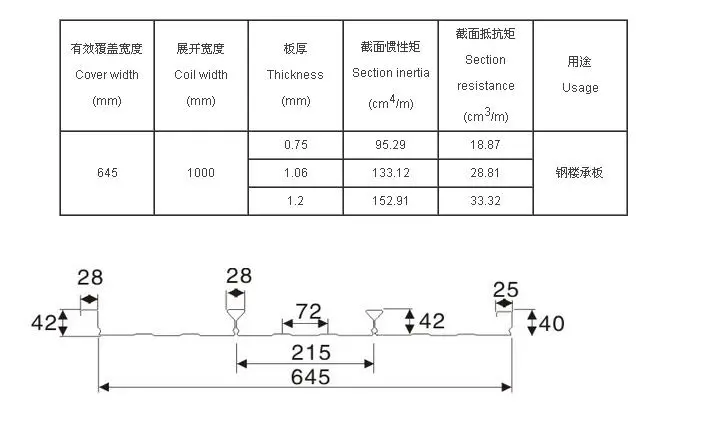

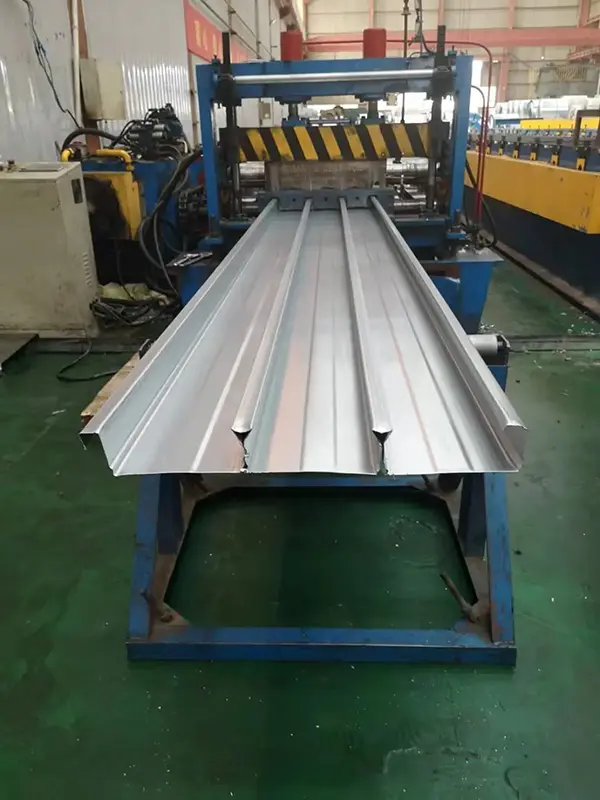

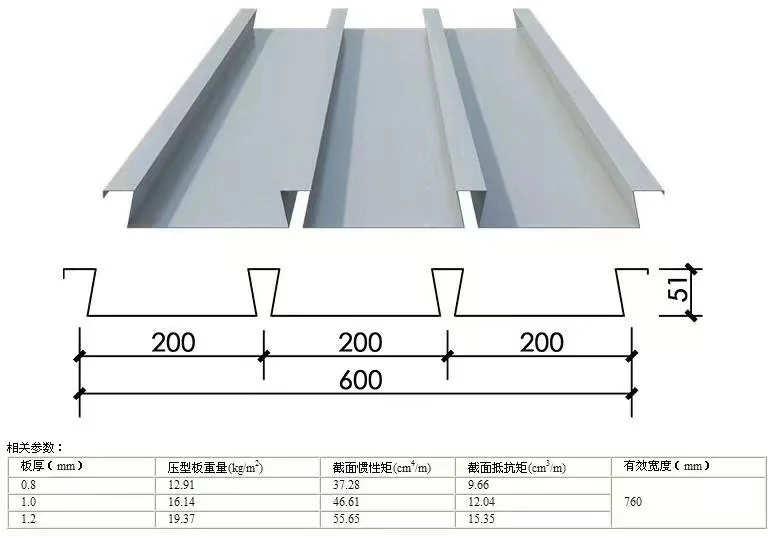

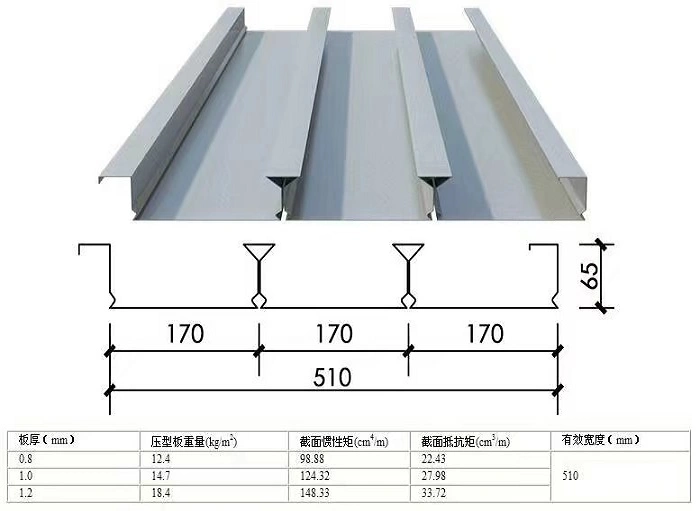

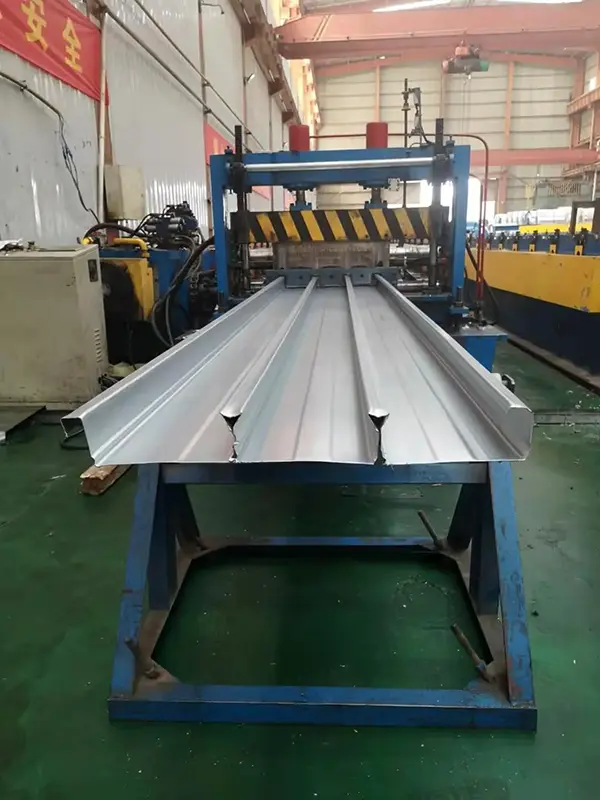

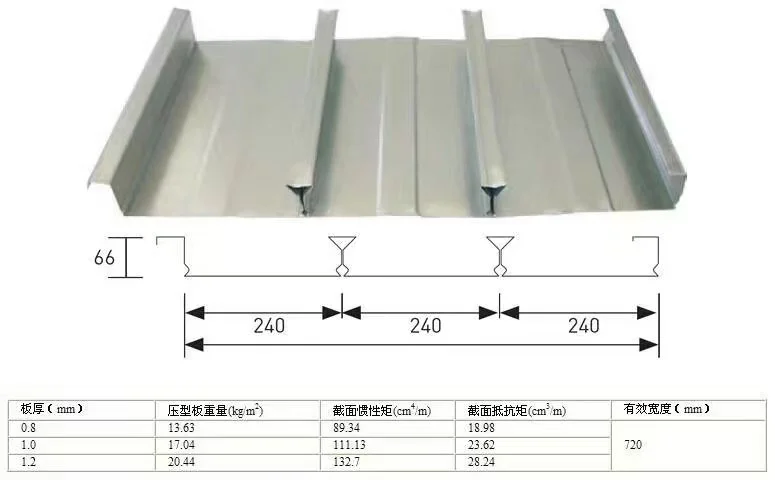

Ang decking ay nabuo mula sa isang steel sheet na nakapirming lapad sa pamamagitan ng isang pinagsama-samang, multi-pass cold-roll forming na proseso. Lumilikha ito ng magkakaugnay na mga patayong gilid sa magkabilang gilid at isang serye ng mga inverted-triangular o trapezoidal ribs na may saradong ilalim. Kunin ang modelong YX65-185-555 bilang halimbawa: ang taas ng rib ay 65 mm, ang lapad ng wave ay 185 mm, at ang epektibong lapad ng coverage ay 555 mm. Para sa modelong YXB48-200-600, ang taas ng tadyang ay 48 mm, ang wave pitch ay 200 mm, at ang epektibong lapad ay 600 mm. Nagtatampok ang isa pang pinahusay na modelo ng taas ng rib na 68 mm, wave pitch na 196 mm, at inverted triangular profile na may lapad na 36 mm at taas na 31 mm.

Batayang Materyal at Proseso ng Paggawa

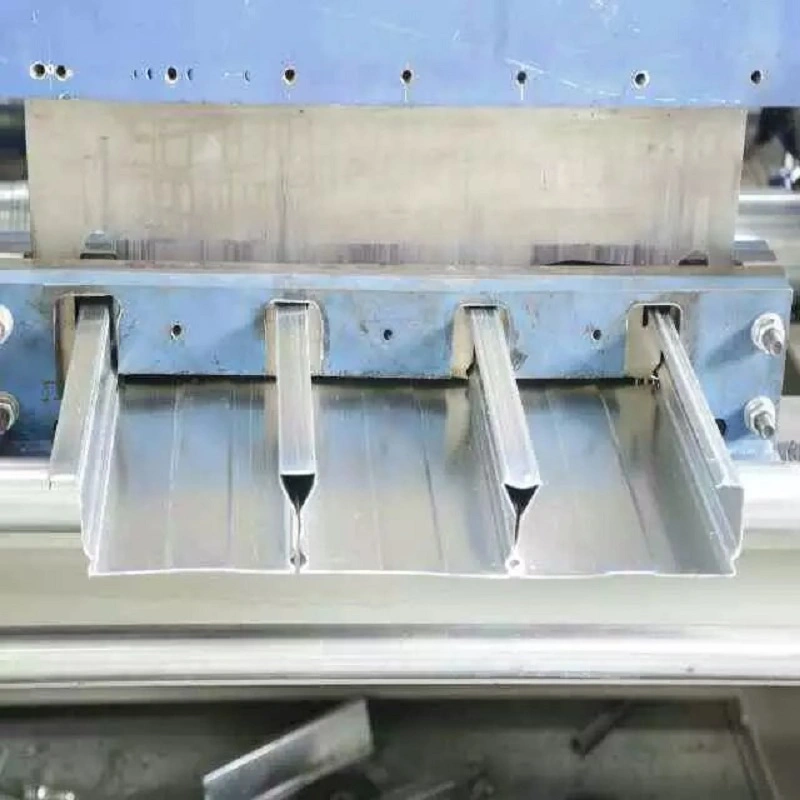

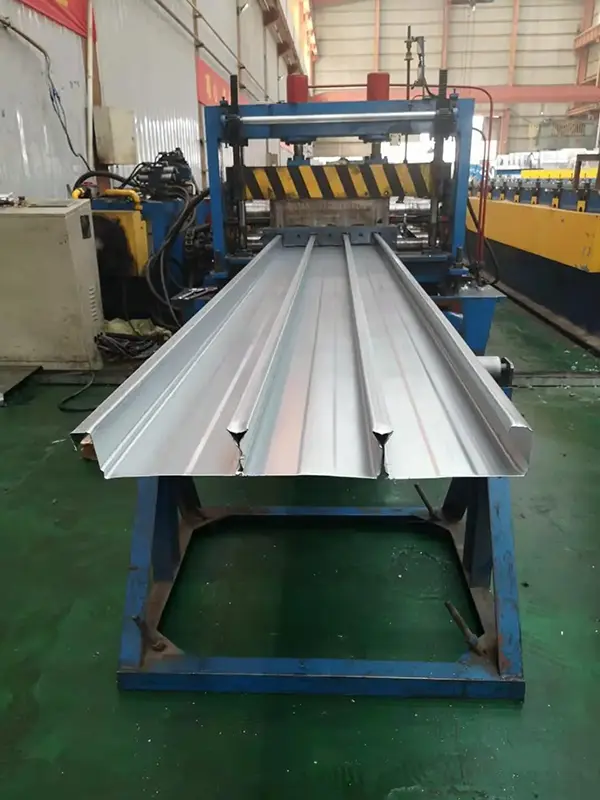

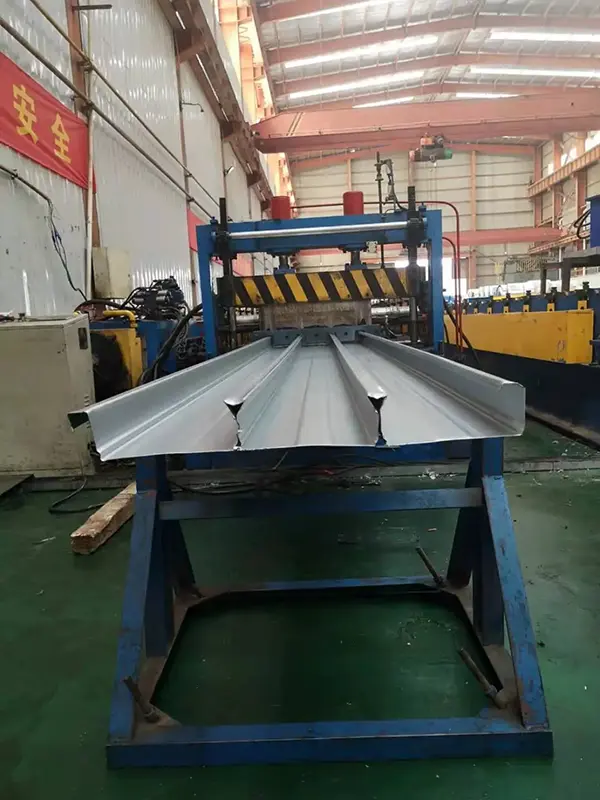

Ang base material ay binubuo ng hot-dip galvanized steel coils na may lapad na humigit-kumulang 1000–1250 mm. Kasama sa mga materyales ang mga grado gaya ng Q235, Q345, o SGC490, na may mga kapal na mula 0.7 mm hanggang 1.5 mm. Ang double-sided galvanizing weight ay karaniwang 80–275 g/m², bagama't maaari itong i-customize hanggang 600 g/m² para sa mga espesyal na pangangailangan. Ang closed-rib profile ay nabuo gamit ang isang espesyal na proseso ng cold-bending at reverse-deformation; ginagamit nito ang elastoplastic deformation at spring-back na katangian ng steel sheet upang awtomatikong isara ang ilalim na pagbubukas. Dahil hindi na kailangang mag-punch ng mga butas sa mga lugar na nagdadala ng pagkarga, ang resistensya ng kaagnasan at pangkalahatang katigasan ng panel ay napanatili. Ang produkto ay sumusunod sa pambansang pamantayan GB/T 12755-2008, "Profiled Steel Sheets for Building."

Pagpapatunay ng Aktwal na Pagganap

1. Composite Action at Load-Bearing Capacity—Panel Ribs na Ganap na Nakapaloob sa Concrete

Ang pangunahing bentahe ng closed-type na floor decking sa open-type na decking ay nakasalalay sa closed-rib na disenyo nito. Matapos ibuhos ang kongkreto, ang mga panel ribs ay ganap na nababalot sa kongkreto, na lumilikha ng epekto ng bono na katulad ng sa reinforcing bar sa cast-in-place na mga slab. Nagbibigay-daan ito sa kani-kanilang lakas ng bakal at kongkretong materyales na ganap na magamit, na nakakamit ng tunay na pinagsama-samang pagkilos. Ang sentroid ng closed-rib decking section ay matatagpuan humigit-kumulang 16 mm mula sa ibaba ng panel. Kapag sinusuri ang structural load-bearing capacity ng composite slab gamit ang plastic theory, ang internal lever arm sa pagitan ng center ng concrete compressive force at ang center ng steel tensile force ay mas malaki, at ang materyal na lakas ay mas ganap na ginagamit; dahil dito, ang closed-rib composite slab ay nag-aalok ng mas mataas na structural load-bearing capacity o mas mataas na factor ng kaligtasan.

2. Paglaban sa Sunog – Walang Kinakailangang Patong na Lumalaban sa Sunog

Napatunayan ng mga pagsubok sa paglaban sa sunog na ang mga closed-rib profiled steel-concrete composite slab ay nagpapakita ng mahusay na pagsipsip ng init at paglaban sa sunog sa ilalim ng karaniwang mga kondisyon ng pagtaas ng temperatura, na nakakatugon sa mga kinakailangan sa rating ng sunog (1.5 oras) para sa Class I na mga floor slab ng gusali. Dahil ang closed-rib na disenyo ay ganap na nakapaloob sa steel sheet sa kongkreto, na pumipigil sa direktang init na pagkakalantad sa bakal, ang mga slab na ito ay karaniwang nakakatugon sa mataas na gusali na mga pamantayan sa kaligtasan ng sunog nang hindi nangangailangan ng karagdagang mga spray coatings na lumalaban sa sunog. Ang katangiang ito ay nakakatipid sa mga gastos sa materyal at iniiwasan ang polusyon sa kapaligiran sa panahon ng pagtatayo.

3. Flat Underside at Madaling Finishing – High Clear Height Utilization

Ang underside ng closed-rib na slab ay flat na may mahigpit na pagkakabit ng mga web, na nagbibigay-daan para sa flexible ceiling finishing batay sa mga pangangailangan sa arkitektura: ang ibabaw ay maaaring spray-painted upang lumikha ng grooved-style ceiling, skim-coated at pininturahan ng water-based coatings para sa makinis na flat ceiling, o direktang sakop ng wall fabric o wallpaper. Pinapadali ng natatanging sistema ng suspensyon na nakabatay sa slot ng slab ang pag-install ng mga suspendido na kisame. Bukod pa rito, ang pinagsama-samang disenyo ng slab ay nagbibigay-daan para sa pinababang kapal ng slab, sa gayon ay tumataas ang malinaw na taas ng kisame ng gusali.

4. Mahusay na Konstruksyon – Natitipid sa Reinforcement Steel

Sa panahon ng konstruksyon, ang paglalagay ng isang pang-ibaba na tensile reinforcement bar sa loob ng bawat rib trough ay nakakatugon sa mga kinakailangan sa structural load-bearing, na nagreresulta sa mas kaunting paggamit ng bakal kumpara sa mga tradisyonal na pamamaraan. Kapag ang mga load sa itaas na antas ay katamtaman, ang closed-rib na slab ay maaaring ganap na palitan ang ilalim na layer ng reinforcement; binabawasan nito ang on-site steel fabrication at labor intensity habang pinapabilis ang bilis ng konstruksiyon. Dahil sa closed-rib na disenyo ng web, ang kongkreto ay maaaring ibuhos nang hindi nangangailangan ng mga end-closure plate. Ang pag-install ay nagsasangkot ng paglalagay ng mga panel ayon sa may bilang na layout ng disenyo at hinang ang mga ito sa mga bakal na beam, pagkatapos kung saan ang mga susunod na hakbang sa pagtatayo ay maaaring magpatuloy kaagad.

Pangkalahatang-ideya ng Mga Pangunahing Detalye

Pangunahing Kalamangan

True Composite Action:Ang disenyo ng closed-rib ay ganap na nakapaloob sa mga tadyang sa kongkreto—na kumikilos tulad ng rebar sa isang cast-in-place na slab—na nagpapagana ng steel-concrete synergy at nagreresulta sa mas mataas na kapasidad sa pagdadala ng pagkarga at mga kadahilanan sa kaligtasan.

Napakahusay na Paglaban sa Sunog:Natutugunan ang Class I building floor slab fire resistance requirement (1.5 h) nang hindi nangangailangan ng sprayed fireproofing coatings, na nag-aalok ng pagtitipid sa gastos at mga benepisyo sa kapaligiran.

Flat Underside at Flexible Finishing:Ang flat, aesthetically pleasing underside ay nagbibigay-daan para sa direktang pag-spray, skim coating, o suspendido na pag-install ng kisame, na nakakatugon sa magkakaibang mga pangangailangan sa aesthetic na arkitektura; binabawasan din nito ang kapal ng slab, sa gayon ay tumataas ang malinaw na taas ng kisame.

Rebar Savings at Mahusay na Konstruksyon:Maaaring i-configure ang tensile reinforcement batay sa rib spacing para palitan ang bottom-layer rebar, na binabawasan ang on-site rebar fabrication at pinabilis ang pag-unlad ng construction.

Corrosion Resistance at Structural Integrity:Ang proseso ng closed-forming ay nag-aalis ng pangangailangan para sa pagsuntok ng mga butas sa mga lugar na nagdadala ng load, na pinapanatili ang integridad ng galvanized layer at nagbibigay ng higit na paglaban sa kaagnasan kumpara sa mga open-rib deck.

Mga aplikasyon

Composite floor system para sa matataas at napakataas na istrukturang bakal.

Malalaking mga pampublikong gusali gaya ng mga istadyum, mga terminal ng paliparan, mga istasyon ng tren, mga bulwagan ng konsiyerto, at mga engrandeng teatro.

Pang-industriya at komersyal na pasilidad kabilang ang mga planta ng kuryente, mga lugar ng paggawa ng mga kagamitan sa kuryente, malalaking supermarket, at mga sentro ng logistik.

Mga proyekto ng istrukturang bakal na may mahigpit na mga kinakailangan tungkol sa mga rating ng paglaban sa sunog at ang aesthetic na pagtatapos ng ilalim ng slab.

Bakit Pumili ng Closed-Profile Floor Decking?

Pumipili ka ba ng solusyon sa sahig para sa isang mataas na gusali o isang proyektong istrukturang bakal na may malaking haba? Nagtatampok ang closed-profile floor decking ng closed-rib na disenyo na nakakamit ng tunay na composite action sa pagitan ng bakal at kongkreto. Napatunayan ng mga pagsubok sa paglaban sa sunog na makakamit nito ang 1.5 oras na rating ng sunog nang hindi nangangailangan ng mga patong na hindi masusunog. Bukod pa rito, pinapadali ng flat underside ang pagtatapos, nababawasan ang kapal ng slab, at pinapaliit ang pagkonsumo ng reinforcement steel. Ang mga pangunahing profile—gaya ng YX65-185-555 at YXB48-200-600—ay napatunayang epektibo sa maraming matataas na gusali, stadium, at paliparan, na nag-aalok ng mataas na kapasidad na nagdadala ng pagkarga, maaasahang panlaban sa sunog, at mahusay na konstruksyon. Nagbibigay ang mga ito ng solusyon sa sahig na nasubok sa oras para sa iyong mga proyekto sa istruktura ng bakal.

Mga Madalas Itanong

1. Paano nakakamit ng closed-profile decking ang pinagsama-samang pagkilos nang walang mga mekanikal na embossment?

Ang mga saradong tadyang mismo ay kumikilos bilang mga mekanikal na susi. Kapag napuno ng kongkreto ang saradong lukab at tumigas, natural na magkakaugnay ang bakal at kongkreto, katulad ng kung paano nagbubuklod ang deformed reinforcement bar sa kongkreto. Ang geometric na interlocking na ito ay sapat para sa pinagsama-samang pagkilos sa karamihan ng mga disenyo.

2. Maaari bang iwanang nakahantad ang ilalim na bahagi nang walang karagdagang pagtatapos?

Oo. Ang patag na ilalim ay madalas na naiwang nakalabas pagkatapos ng pagpipinta. Ang spray painting ay lumilikha ng naka-texture na grooved ceiling effect, habang ang skim coating ay gumagawa ng makinis na ibabaw. Ang pagpili ay depende sa layunin ng arkitektura at ang nais na antas ng pagtatapos.

3. Ano ang maximum na unshored span para sa closed-profile decking?

Ang kakayahan ng unshored span ay depende sa profile, kapal, grado ng bakal, at kapal ng kongkretong slab. Hindi tulad ng open-profile decking, ang closed-profile decking ay kadalasang may iba't ibang katangian ng span dahil sa nakapaloob na geometry nito. Palaging sumangguni sa mga talahanayan ng span ng gumawa at kumpirmahin sa structural engineer.

4. Lagi bang kailangan ang karagdagang bottom reinforcement?

Hindi palagi. Para sa katamtamang pag-load, ang closed-rib decking mismo ay maaaring magbigay ng sapat na tensile capacity, na inaalis ang pangangailangan para sa ilalim na reinforcement bar. Para sa mas mabibigat na load o mas mahabang span, maaaring tukuyin ang isang maliit na bar sa bawat rib trough. Tinutukoy ng disenyo ng istruktura ang eksaktong kinakailangan.

5. Paano nakakaapekto ang galvanized coating sa composite bond?

Ang galvanized coating ay hindi makabuluhang nakapipinsala sa bono sa pagitan ng bakal at kongkreto. Ang pangunahing mekanismo ng bono ay ang mekanikal na pagkakabit mula sa mga saradong tadyang. Pinoprotektahan din ng coating ang bakal mula sa kaagnasan sa panahon ng buhay ng serbisyo, dahil ang kongkretong encasement ay nagbibigay ng alkaline na kapaligiran.
