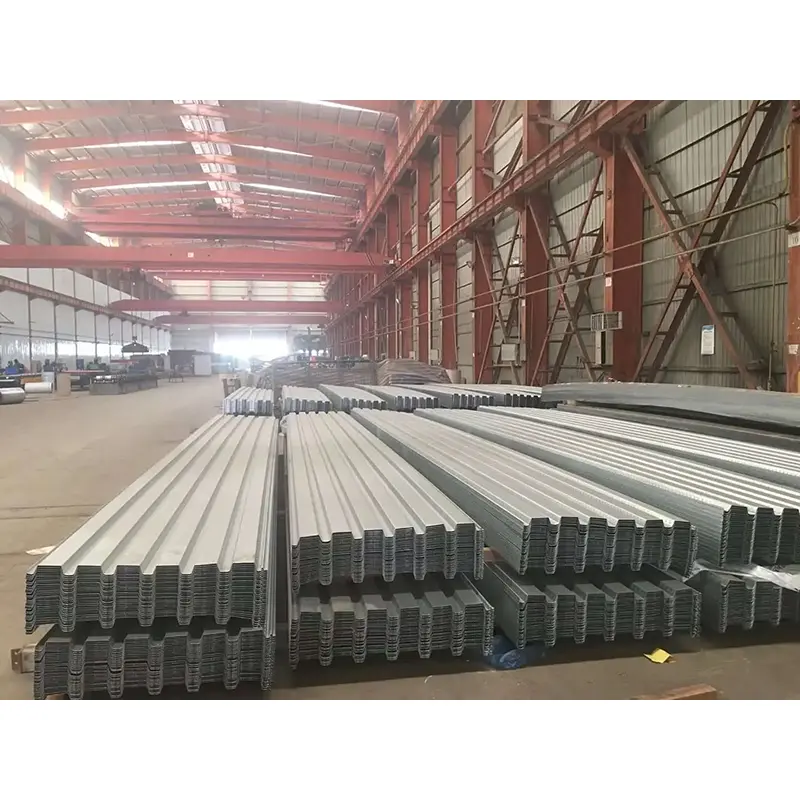

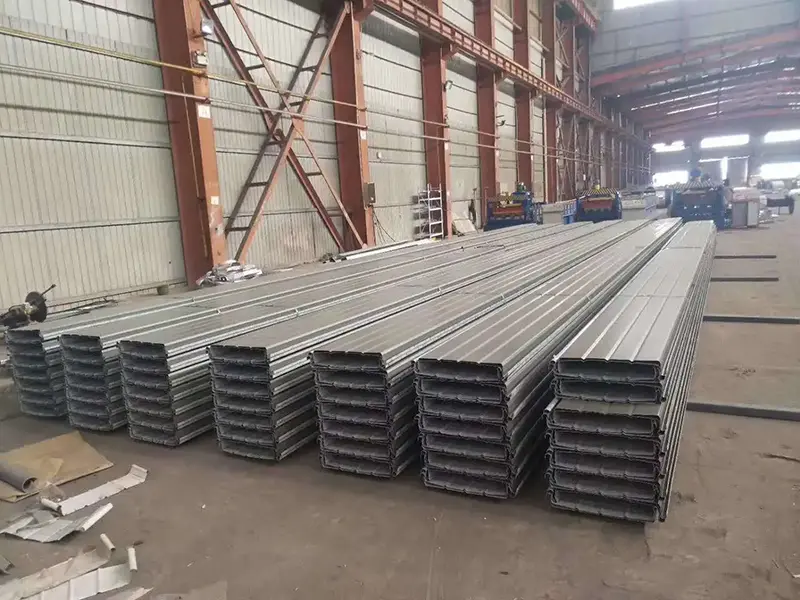

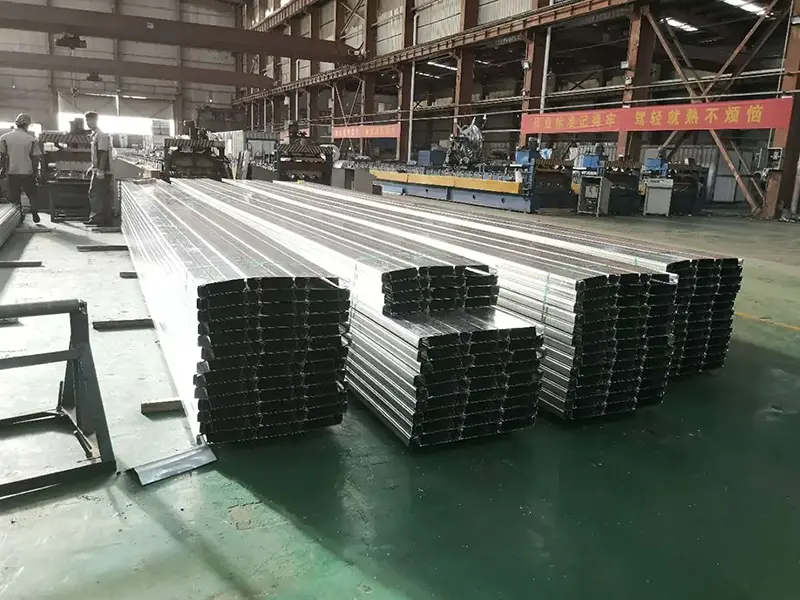

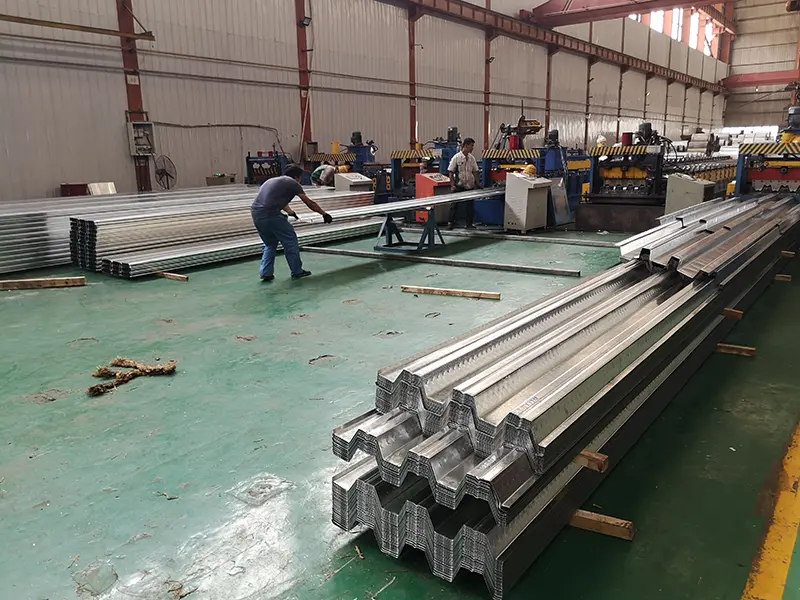

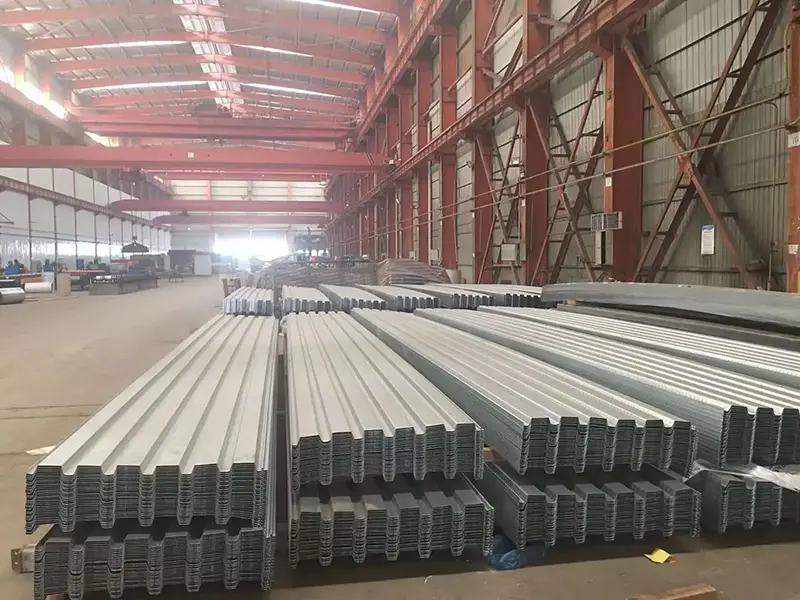

Ang load-bearing floor decking, na kilala rin bilang steel floor decking o profiled steel decking, ay isang cold-rolled construction component na gawa sa galvanized steel sheet. Ang corrugated cross-section nito ay may hugis ng V, U, o trapezoid, depende sa profile.SENBO Building Materialsnagbibigay ng mga panel na ito bilang bahagi ng hanay ng produkto ng steel structure nito, na nag-aalok ng parehong open-profile at closed-profile na opsyon para sa composite floor system.
Sa panahon ng pagtatayo, ang mga panel ay kumikilos bilang permanenteng formwork. Matapos gumaling ang kongkreto, nagsisilbi silang tensile reinforcement sa ilalim ng slab. Ang dual function na ito ay kung bakit ang system ay parehong mahusay sa istruktura at matipid.
Ang open-profile decking, gaya ng YX76-305-915 at YX75-300-880, ay nagtatampok ng mga tadyang na may bukas na tuktok. Pinapadali ng disenyong ito ang paglalagay ng mga reinforcement bar at ruta ng mga linya ng utility sa site. Ang mga closed-profile na modelo, kabilang ang YX60-263-790 at YXB65-185-555, ay gumagamit ng kabaligtaran na diskarte: ang mga tadyang ay ganap na nakapaloob, na gumagawa ng flat underside at mas mahusay na paglaban sa sunog.
Tulad ng para sa mga batayang materyales, ginagamit ang mga hot-dip galvanized steel coil sa mga grado tulad ng DX51D+Z, Q235, at Q345. Maaaring isaayos ang timbang ng zinc coating mula 40 hanggang 600 g/m² upang tumugma sa mga partikular na pangangailangan sa anti-corrosion. Isang 21-stage na roll-forming na proseso ang humuhubog sa mga panel, na may mga haba na naka-customize sa bawat proyekto. Ang mga crew ng pag-install ay karaniwang maaaring sumasakop sa 2,000–3,000 m² bawat araw.
Upang bumuo ng isang pinagsamang sistema ng istruktura, ang mga panel ay hinangin sa steel beam through-deck gamit ang shear studs, habang ang mga katabing panel ay pinagsama-sama ng mga espesyal na clamping tool.
Kunin ang YX75-300-880 open-profile deck bilang isang halimbawa. Sa rib na taas na 75 mm, rib spacing na 300 mm, at epektibong lapad na 880 mm, ang 1.0 mm na kapal na bersyon ay naghahatid ng sandali ng inertia na 135 cm⁴/m. Ang kapasidad ng pagkarga sa yugto ng konstruksiyon ay 3.2 kN/m², at ang pinakamataas na kapasidad ng composite slab ay umaabot sa 8.5 kN/m². Kapag tumaas ang kapal sa 1.2 mm, ang moment of inertia ay tumataas sa 190 cm⁴/m, na nagtutulak sa ultimate capacity sa 12.0 kN/m².
Ang modelong YX51-342-1025 ay nagsasabi ng katulad na kuwento. Ang rate ng paggamit ng materyal nito ay nasa 82%, at ang 1.0 mm na panel ay nagbibigay ng sandali ng pagkawalang-kilos na 63.50 cm⁴/m na may section modulus na 20.13 cm³/m.
Ang lakas ng yield ay maaaring iakma sa isang malawak na hanay, mula 235 MPa hanggang 550 MPa, na may sukdulang lakas ng tensile sa pagitan ng 340 at 700 MPa. Sa ilalim ng dynamic na paglo-load, ang buhay ng pagkapagod ay umabot sa 2 milyong mga cycle, tulad ng tinukoy sa EU EN1993-1-3. Sa salt spray testing, ang mga galvanized panel ay nakatiis ng hanggang 2,000 oras nang hindi lumalabas ang pulang kalawang, na isinasalin sa isang buhay ng serbisyo na higit sa 25 taon sa mga kapaligiran sa baybayin.
Ang 51 mm rib height na seksyon ay sumailalim sa fluid dynamics simulation upang ma-optimize ang hugis nito. Sa isang 120 mm concrete slab, nakakamit nito ang vertical load-bearing capacity na 3.5 kN/m² at nag-aalok ng 42% na mas mataas na flexural rigidity kaysa sa isang maihahambing na 35 mm rib na disenyo. Ang pagtatasa ng may hangganan na elemento ay higit pang nagpapatunay ng koepisyent ng pagkakapareho ng paglilipat ng load na 0.92 para sa 233 mm rib pitch na seksyon, na tumutulong upang maiwasan ang 25% na konsentrasyon ng stress na kadalasang nakikita sa kumbensyonal na decking.
Ang pagganap ng seismic ay hindi rin napapansin. Natutugunan ng mga piling modelo ang mga kinakailangan sa disenyo para sa mga Intensity 8 zone. Isinagawa din ang pagsubok sa sunog: ang mga produktong closed-profile ay nakakatugon sa mga kinakailangan sa rating ng sunog nang hindi nangangailangan ng spray-apply na fireproofing.
Ang talahanayan sa ibaba ay nagbubuod ng mga karaniwang parameter ng produksyon. Available ang pagpapasadya para sa mga partikular na kinakailangan ng proyekto.
| Sukatan ng Pagganap | Parameter/Pagtutukoy | Mga Tala |
|---|---|---|
| Batayang Marka ng Materyal | DX51D+Z, Q235, Q345 | Hot-dip galvanized steel sheet |
| Karaniwang Kapal | 0.7–1.5 mm | Depende sa uri ng profile at mga kinakailangan sa pagkarga |
| Lakas ng ani | 235–550 MPa | Madaling iakma |
| Dalawang-panig na Zinc Coating | 40–600 g/m² | Ang mataas na zinc coating ay nangangailangan ng pagpapasadya |
| Pag-uuri ng Profile | Buksan / Sarado | Tingnan ang mga pangunahing detalye ng modelo sa ibaba |
| Epektibong Lapad | 600–1025 mm | Depende sa uri ng profile |
| Kahusayan sa Pag-install | 2000–3000 m²/araw | Pang-araw-araw na kapasidad ng pag-install |
| Buhay ng Serbisyo sa Disenyo | ≥25 taon | Mga rehiyon sa baybayin |
| Uri ng Profile | Taas ng Tadyang (mm) | Mabisang Lapad (mm) | Rate ng Paggamit ng Materyal | Karaniwang Kapal (mm) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0.8–1.5 |
| YX75-300-880 | 75 | 880 | 70.4% | 0.8–1.5 |
| YX60-263-790 | 60 | 790 | 79% | 0.8–1.2 |
| YX75-200-600 | 75 | 600 | 60% | 0.75–2.3 |
| YX51-233-699 | 51 | 699 | 69.9% | 0.8–1.2 |
1. Dual Functionality.Dalawang layunin ang isang produkto: permanenteng formwork sa panahon ng pagtatayo, at tensile reinforcement kapag nasa serbisyo na ang slab. Ito ay natural na binabawasan ang pangkalahatang pagkonsumo ng bakal.
2. Kahusayan sa Konstruksyon.Maaaring mai-install ang maramihang mga palapag nang sabay-sabay, na may kongkretong ibinuhos sa mga yugto. Ang pang-araw-araw na saklaw ng pag-install na 2,000–3,000 m² ay nagpapanatili ng mabilis na paggalaw ng mga proyekto.
3. Napapatunayang Mechanical Properties.Ang lakas ng yield ay adjustable mula 235 hanggang 550 MPa, at ang composite slab load capacities ay nakumpirma sa pamamagitan ng pagsubok. Ang isang buong hanay ng mga detalye ng modelo ay magagamit para sa pagpili.
4. Paglaban sa Kaagnasan.Sa mga antas ng galvanization na nako-customize mula 40 hanggang 600 g/m² at salt spray resistance hanggang 2,000 oras, ang mga panel ay naghahatid ng buhay ng serbisyo na higit sa 25 taon kahit sa mga baybaying rehiyon.
5. Flexibility ng Profile.Pinapasimple ng mga open-rib profile ang reinforcement placement at utility routing, habang ang mga closed-rib na profile ay nag-aalok ng flat underside at pinahusay na fire resistance. Ang tamang pagpili ay nakasalalay sa mga priyoridad ng proyekto.
Para sa open-profile decking:Gumagana nang maayos ang ganitong uri kapag kailangan ang on-site na reinforcement placement o utility routing sa loob ng ribs. Tandaan na maaaring kailanganin ang mga karagdagang hakbang sa pag-fireproof, depende sa rating ng sunog ng proyekto.
Para sa closed-profile decking:Kung ang flat underside ay nais para sa ceiling attachment, o kung ang layunin ay upang maiwasan ang spray-applied fireproofing, ang mga closed-profile na modelo ay mas angkop.
Para sa mga baybayin o kinakaing unti-unti na kapaligiran:Dapat tukuyin ang isang mas mabigat na zinc coating, hanggang 600 g/m². Available ang mga ulat ng pagsubok sa pag-spray ng asin kapag hiniling upang ma-verify ang pagganap.
Sa panahon ng pag-install:Ang mga shear stud ay dapat na hinangin sa pamamagitan ng deck papunta sa steel beam ayon sa tinukoy na pattern at distansya ng gilid. Ang mga katabing panel ay kailangang i-interlock nang mahigpit gamit ang mga clamping tool, at ang mga pansamantalang suporta ay dapat ma-verify sa panahon ng pagbuhos ng kongkreto upang makontrol ang pagpapalihis.
1.Ang mga high-rise at super-high-rise na istrukturang bakal ay nangangailangan ng maaasahang mga sistema ng sahig at bubong, at akma sa papel na iyon ang load-bearing decking.
2.Ang malalaking gusaling pampubliko, kabilang ang mga istadyum at mga terminal ng paliparan, ay nakikinabang sa kahusayan sa istruktura ng system.
3.Kadalasang ginagamit ng mga bodega ng logistik at industriyal na halaman ang mga panel na ito para sa mga operating platform at sahig.
4.Maaaring samantalahin ng anumang proyektong istruktura ng bakal na may masikip na iskedyul at itinanghal na daloy ng trabaho ang mabilis na pag-install na inaalok ng system na ito.
Ang open-profile decking ay nag-iiwan sa mga tuktok ng ribs na nakalantad, na nagpapasimple sa paglalagay ng reinforcement at pag-install ng utility. Ang saradong profile na decking ay ganap na napapaloob sa mga tadyang, na nagreresulta sa isang patag na ilalim at karaniwang mas mahusay na paglaban sa sunog nang walang spray coating. Ang pagpili ay depende sa istruktura, sunog, at mga pangangailangan sa arkitektura.
Ito ay pangunahing nakasalalay sa pagkakalantad sa kapaligiran. Ang mga panloob na application ay karaniwang gumagamit ng karaniwang coating na 120–275 g/m². Ang mga kapaligiran sa baybayin o lubhang kinakaing unti-unti ay nangangailangan ng mas mabibigat na coatings, hanggang 600 g/m². Makakatulong kami na matukoy ang naaangkop na detalye kapag nalaman na ang mga kondisyon ng proyekto.
Ang mas matataas na tadyang, gaya ng 75 mm, ay nagbibigay ng mas malaking higpit at kapasidad ng pagkarga, na nagbibigay-daan para sa mas mahabang span o mas mabibigat na load. Ang mas mababang tadyang, humigit-kumulang 51 mm, ay gumagana nang maayos para sa mas maiikling haba at mas magaan na karga. Ang pagkalkula ng istruktura ay dapat palaging isagawa upang kumpirmahin ang pinakamainam na profile at kapal.
Depende ito sa profile ng panel, kapal, span, at mga load ng construction. Ang ilang mga configuration ay idinisenyo para sa pag-install na walang shoring hanggang sa ilang mga span. Dapat konsultahin ang mga talahanayan ng span ng tagagawa, at dapat i-verify ng structural engineer ang pagkakasunud-sunod ng konstruksiyon.
Ang mga pangunahing sanggunian ay ang GB 55004-2021 (mandatory code para sa mga composite structure) at ang pambansang pamantayang atlas 05SG522. Para sa pagod at malamig na disenyo, ang EN1993-1-3 ay madalas na binabanggit. Ang mga materyal na sertipiko at mga ulat ng pagsubok ay maaaring ibigay kapag hiniling.
Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang tagagawa ng load-bearing floor decking, composite floor decking, standing seam roofing panels, at iba pang produktong metal na sobre. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
