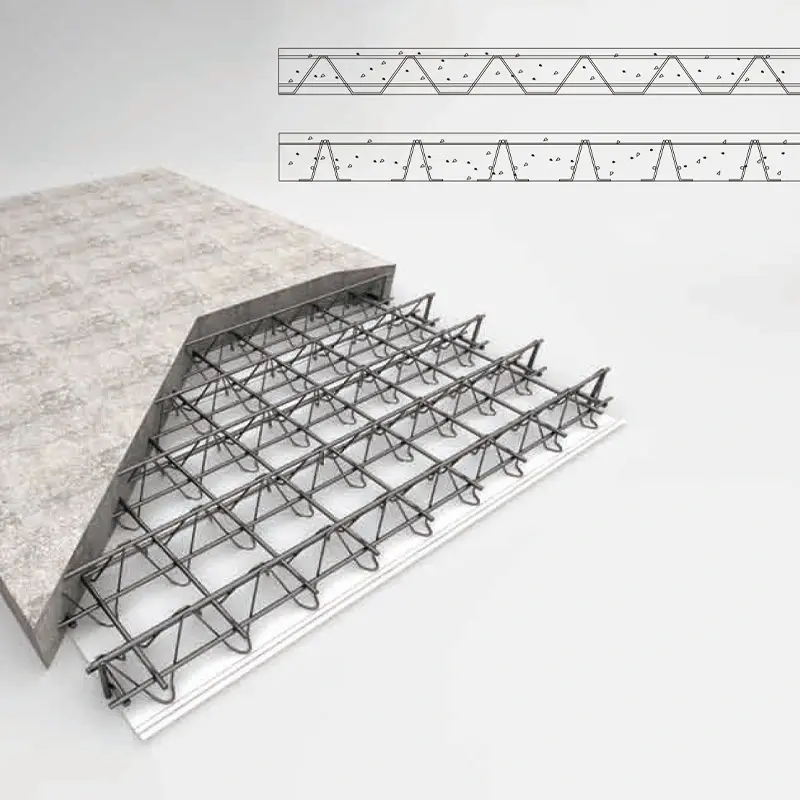

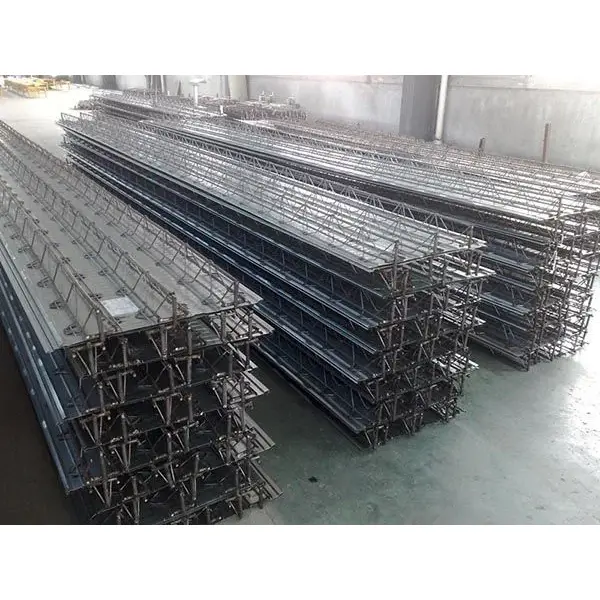

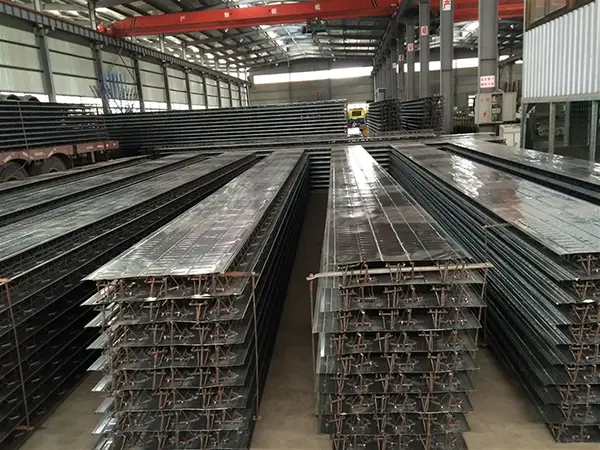

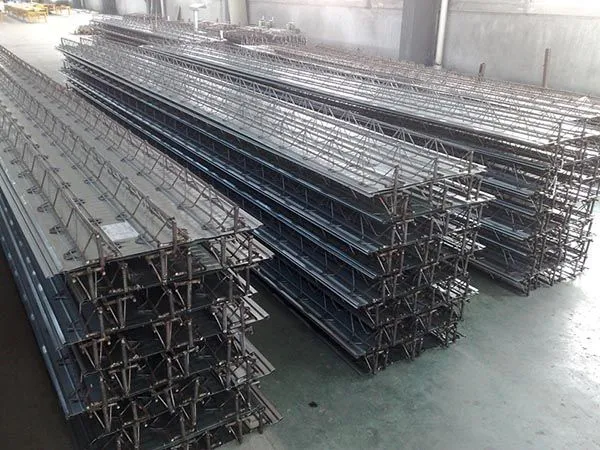

Ang rebar truss floor decking ay isang composite load-bearing panel na nabuo sa pamamagitan ng pagsasama ng isang steel rebar truss na may ilalim na plato sa isang automated na linya ng produksyon. Ang truss mismo ay binubuo ng mga top chord bar, bottom chord bars, at web bars na pinagdugtong sa pamamagitan ng resistance spot welding, na lumilikha ng isang matatag na triangular na istraktura. Ang truss na ito ay hinangin sa ilalim na plato, karaniwang isang 0.5 mm makapal na galvanized steel sheet o isang fiber-cement board.
SENBO Building Materialsnagbibigay ng produktong ito bilang bahagi ng hanay ng sahig na gawa sa bakal nito. Ang decking ay nagsisilbing permanenteng formwork sa panahon ng konstruksiyon at kalaunan ay nakakatulong sa structural performance ng concrete slab.
Ang mga chord bar sa itaas at ibaba ay karaniwang gawa sa HRB400 o CRB550 na bakal, habang ang mga web bar ay karaniwang gumagamit ng HPB300, HRB400, o CPB550 na bakal. Ang mga vertical at horizontal support bar ay karaniwang HPB300 o HRB400.
Kapag ginamit ang galvanized steel sheet bilang pang-ilalim na formwork, ang kapal nito ay 0.5 mm, ang lakas ng yield ay hindi bababa sa 250 N/mm², at ang double-sided galvanizing coating weight ay hindi bababa sa 120 g/m². Ang ilalim na sheet ay may dalawang lapad: Uri A (600 mm) at Uri B (576 mm).
Ang taas ng steel truss ay mula 50 mm hanggang 340 mm, na tumutugma sa mga kapal ng slab mula 80 mm hanggang 370 mm. Ang mga diameter ng chord sa itaas at ibaba ay 6–12 mm, at ang mga diameter ng web bar ay 4–8 mm. Mayroong ilang serye ng produkto, gaya ng TD1–TD7 at HB1–HB8, na ang TD3-90 ay karaniwang ginagamit na modelo.
Inuri ang mga produkto batay sa uri ng bottom formwork. Ang tradisyunal na uri ay gumagamit ng galvanized steel sheet, habang ang permanenteng (non-removable) na uri ay gumagamit ng fine-aggregate concrete o fiber-cement board. Ayon sa national standard atlases 23CG56-1 at 23CG56-2, ang mga permanenteng bottom formwork na produkto ay nag-aalis ng pangangailangan para sa on-site na pag-aalis ng formwork, nagbibigay ng makinis na underside finish, at angkop para sa mahalumigmig o malinis na kapaligiran pati na rin sa mga gusaling walang suspendido na kisame.
Ang isang super-high-rise na proyekto na kasalukuyang ginagawa ay may kabuuang lawak ng sahig na 218,000 m². Ang Tower A ay tumataas ng 39 na palapag (176.1 m) at ang Tower B ay umabot sa 51 na palapag (212.4 m). Gumamit ang proyekto ng 140,800 m² ng truss deck system at 16,100 m² ng edge formwork. Ang mga kapal ng slab ay mula 110 mm hanggang 150 mm, at ang mga trusses ay ginawa gamit ang high-frequency resistance spot welding.
Kung ikukumpara sa tradisyonal na cast-in-place na mga slab, inalis ng paraang ito ang pag-install ng formwork, pag-alis ng formwork, at manual rebar tying. Ang kalidad ng konstruksiyon ay nanatiling matatag at maaasahan sa kabuuan.
Ang Zhongguancun AI Science and Technology Park Exhibition Center ay isang pilot project na "zero-carbon building" sa Beijing. Ang apat na palapag na istraktura ng steel frame ay idinisenyo para sa Seismic Intensity 8. Nagtatampok ito ng maximum span na 3.5 m at maximum na cantilever na haba na 8.25 m.
TD3-90 type floor decking ang ginamit, na may taas na truss na 90 mm at kabuuang kapal ng slab na 120 mm. Ang maximum na hindi suportadong span sa panahon ng konstruksiyon ay 3.0 m. Sa 8.25 m cantilever zone, ang mga pansamantalang double vertical na poste ay inilagay sa kalagitnaan ng span upang makabuo ng pataas na camber na 1.5‰, na tinitiyak ang kaligtasan ng istruktura.
Ang reinforcement ay ganap na nababalot sa kongkreto, na nagbibigay ng paglaban sa sunog na katulad ng tradisyonal na cast-in-place na mga slab. Isinasaad ng mga pagsusuri na ang isang 100 mm makapal na slab (naaayon sa isang 70 mm na mataas na steel truss) ay nakakamit ng 1.68 na oras ng paglaban sa sunog. Ang galvanized steel sheet ay hindi nangangailangan ng karagdagang proteksyon sa sunog.
Kung ikukumpara sa mga composite slab gamit ang profiled steel decking, ang steel truss floor decking ay nag-aalok ng mas mahusay na corrosion resistance. Dahil ang galvanized steel sheet ay hindi nakakatulong sa structural load-bearing sa service phase, ang kalawang ay hindi maaaring makompromiso ang structural integrity.
Tinitiyak ng produksyon ng pabrika ang pare-parehong espasyo ng reinforcement at pare-parehong kapal ng kongkretong takip. Ang on-site rebar tying work ay nababawasan ng 60%–70%. Para sa proyektong basement ng Xiqing Houtai Plot G sa Tianjin, ang paggamit ng teknolohiyang ito ay pinaikli ang panahon ng pagtatayo ng humigit-kumulang 10 araw at nagresulta sa kabuuang pagtitipid sa gastos na 1.972 milyong RMB. Ang komprehensibong gastos sa bawat metro kuwadrado ay higit sa 20% na mas mababa kaysa sa tradisyonal na mga composite slab.
Ang mga sumusunod na parameter ay batay sa pamantayan ng industriya na JG/T 368-2012 at mga pambansang pamantayang atlas. Available ang pagpapasadya.
| Tagapagpahiwatig ng Pagganap | Parameter/Pagtutukoy | Pamantayan / Mga Tala |
|---|---|---|
| Pamantayan ng Tagapagpaganap | JG/T 368-2012 "Steel Truss Floor Decking" | Kasalukuyang pamantayan ng industriya |
| Batayan sa Disenyo | 22G522-1, 23CG56-1/2 | Pambansang pamantayang atlas |
| Truss Rebar Material | Mga chord sa itaas/ibaba: HRB400/CRB550; Mga miyembro ng web: HPB300/HRB400 | |
| Taas ng salo | 50–340 mm | Naaayon sa kapal ng slab na 80–370 mm |
| Top/Bottom Chord Diameter | 6–12 mm | |
| Diameter ng Miyembro ng Web | 4–8 mm | |
| Kapal ng Bottom Plate | Galvanized steel sheet: 0.5 mm; Pinong pinagsama-samang kongkreto: 18–25 mm; Fiber cement board: 12–20 mm | |
| Galvanized na Patong | ≥120 g/m² | Dalawang panig |
| Lapad ng Panel | Uri A: 600 mm; Uri B: 576 mm; Uri C (permanenteng formwork): 1200 mm | |
| Haba ng Panel | 1.0–12.0 m (Max. hanggang 7.2 m) | |
| Weld Shear Capacity | Mga node: bawat Talahanayan 7; Suporta sa ibabang kuwerdas: ≥6 kN; Suporta sa tuktok na chord: ≥13 kN |
1. Tinitiyak ng Factory Prefabrication ang Consistency.Ang truss ay nabuo sa pamamagitan ng automated resistance spot welding, na nagpapanatili ng reinforcement spacing uniform at mga sukat na tumpak. Binabawasan nito ang on-site rebar tiing ng 60%–70% at humahantong sa mas pare-parehong kalidad ng konstruksiyon.
2. Bi-directional Stiffness na Maihahambing sa Cast-in-Place Slabs.Ang sistema ay maaaring idisenyo bilang isang two-way na slab, na nag-aalok ng higpit na katulad ng isang cast-in-place reinforced concrete slab na may two-way na reinforcement. Ang pagganap ng seismic ay karaniwang mas mahusay kaysa sa mga profiled steel composite slab.
3. Paglaban sa Sunog at Kaagnasan Nang Walang Karagdagang Mga Patong.Dahil ang reinforcement ay ganap na nababalot sa kongkreto, ang isang 100 mm na slab ay nakakamit ng fire rating na 1.68 oras nang walang fireproofing. Ang galvanized sheet ay nagsisilbi lamang bilang formwork, kaya ang kaagnasan ay hindi nakakaapekto sa kaligtasan ng istruktura.
4. Makinis na Soffit at Pinababang Kapal ng Slab.Ang ilalim ay patag. Kung ikukumpara sa karaniwang naka-profile na steel decking, ang kabuuang kapal ng slab ay maaaring bawasan ng 30–50 mm habang pinapanatili ang parehong malinaw na taas ng kisame, na tumutulong sa pagbaba ng taas mula sa sahig.
5. Mga Benepisyo sa Gastos at Iskedyul.Inalis ang formwork, pinapaliit ang shoring, at nagiging posible ang multi-story na sabay-sabay na konstruksyon. Ang ilalim na sheet ay nakakamit ng 96% surface area utilization na may 0.5 mm lamang na kapal ng bakal, na binabawasan ang pagkonsumo ng materyal.
Para sa two-way na disenyo ng slab:Ang rebar truss decking ay maaaring idisenyo bilang isang two-way na slab sa pamamagitan ng pagdaragdag ng karagdagang reinforcement sa nakahalang direksyon. Kumpirmahin sa structural engineer na ang layout ng panel at mga kondisyon ng suporta ay tumutugma sa mga pagpapalagay sa disenyo.
Para sa permanenteng bottom formwork application:Pumili ng fine-aggregate concrete o fiber-cement board kapag kailangan ang makinis na underside na walang nakasuspinde na kisame. I-verify na ang kapaligiran ay angkop para sa napiling bottom formwork na materyal.
Para sa mahabang cantilevers:Maaaring kailanganin ang mga pansamantalang suporta, tulad ng ipinakita sa proyekto ng Zhongguancun kung saan ginamit ang mga dobleng poste upang mag-udyok ng pataas na kamber. Kalkulahin ang mga kinakailangan sa pagpapalihis at kamber batay sa aktwal na haba ng cantilever at mga pagkarga ng konstruksiyon.
Sa panahon ng pag-install:Tiyakin ang kalidad ng hinang sa lahat ng mga node at suporta. Sundin ang tinukoy na weld spacing at electrode pressure. Para sa mga galvanized sheet, iwasan ang sobrang init na maaaring makapinsala sa coating. Protektahan ang mga panel mula sa kahalumigmigan kung naka-imbak sa site nang matagal.
1.Mga sistema sa sahig at bubong para sa matataas at napakataas na istrukturang bakal.
2.Mahaba ang haba at malalaking cantilever na mga istraktura ng sahig.
3.Mga operating platform at sahig sa mga pang-industriya na halaman at mga bodega ng logistik.
4.Mga gusaling nangangailangan ng moisture resistance, corrosion resistance, o malinis na silid na kapaligiran, kung saan inirerekomenda ang permanenteng ilalim na formwork.
Ang profileed steel sheet composite slab ay umaasa sa steel deck bilang parehong formwork at tensile reinforcement. Gumagamit ang rebar truss decking ng hiwalay na steel truss para sa structural reinforcement, kaya ang ilalim na sheet ay nagsisilbi lamang bilang formwork. Nangangahulugan ito na ang ilalim na sheet ay maaaring maging mas manipis (0.5 mm) at ang kaagnasan ay hindi nakakaapekto sa kapasidad ng istruktura. Ang slab underside ay mas patag din.
Ang permanenteng ilalim na formwork (fine-aggregate concrete o fiber-cement board) ay nag-aalis ng pangangailangan na tanggalin ang formwork pagkatapos ng pag-curing ng kongkreto. Nagbibigay ito ng makinis at malinis na ilalim na maaaring iwanang nakahantad nang walang nasuspinde na kisame. Ito ay lalong kapaki-pakinabang sa mahalumigmig, malinis, o arkitektura na mga aplikasyon.
Oo. Sa pamamagitan ng pagdaragdag ng transverse reinforcement at pagdidisenyo ng mga suporta ng panel nang naaayon, makakamit ng system ang two-way na gawi ng slab na katulad ng isang cast-in-place na slab. Dapat isaalang-alang ng disenyo ang mga sukat ng panel at oryentasyon ng salo.
Ang mga kinakailangan sa suporta ay nakasalalay sa taas ng salo, kapal ng slab, at span. Para sa karaniwang mga span hanggang sa humigit-kumulang 3 m, walang pansamantalang suporta ang maaaring kailanganin. Para sa mas mahabang span o cantilevers, pansamantalang post o props ang ginagamit. Ang mga talahanayan ng span ng gumawa at ang mga kalkulasyon ng structural engineer ay dapat matukoy ang eksaktong pagsasaayos.
Ang pangunahing pamantayan sa industriya ay JG/T 368-2012 "Steel Truss Floor Decking." Kasama sa mga sanggunian sa disenyo ang pambansang pamantayang atlase 22G522-1 at 23CG56-1/2. Ang pagsusuri sa materyal at hinang ay sumusunod sa mga kinakailangan sa mga dokumentong ito.
