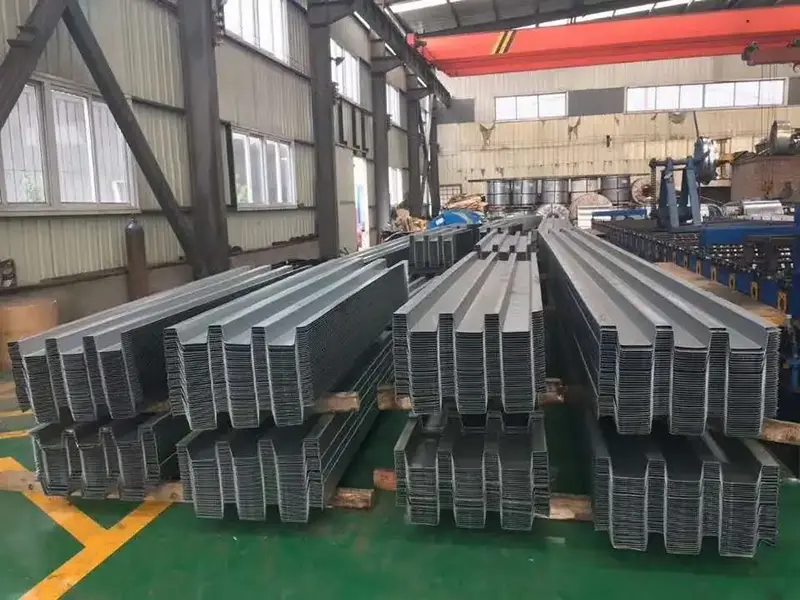

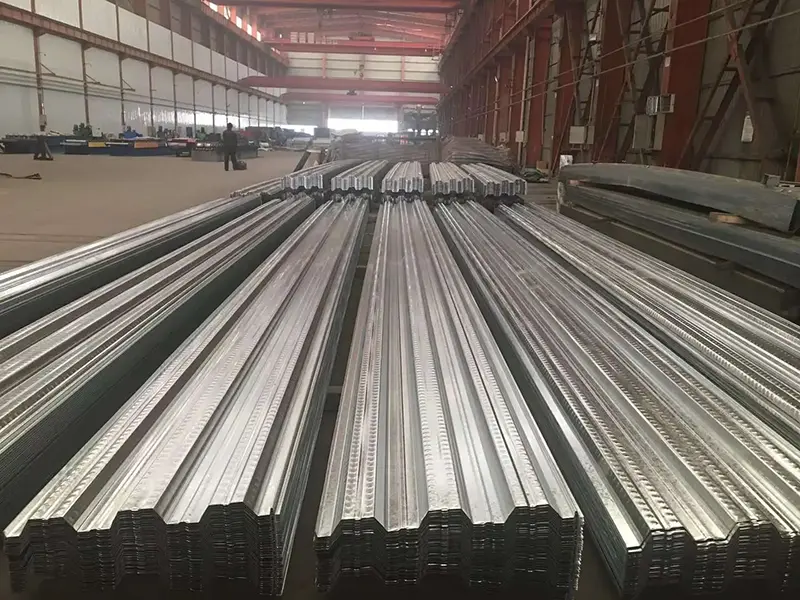

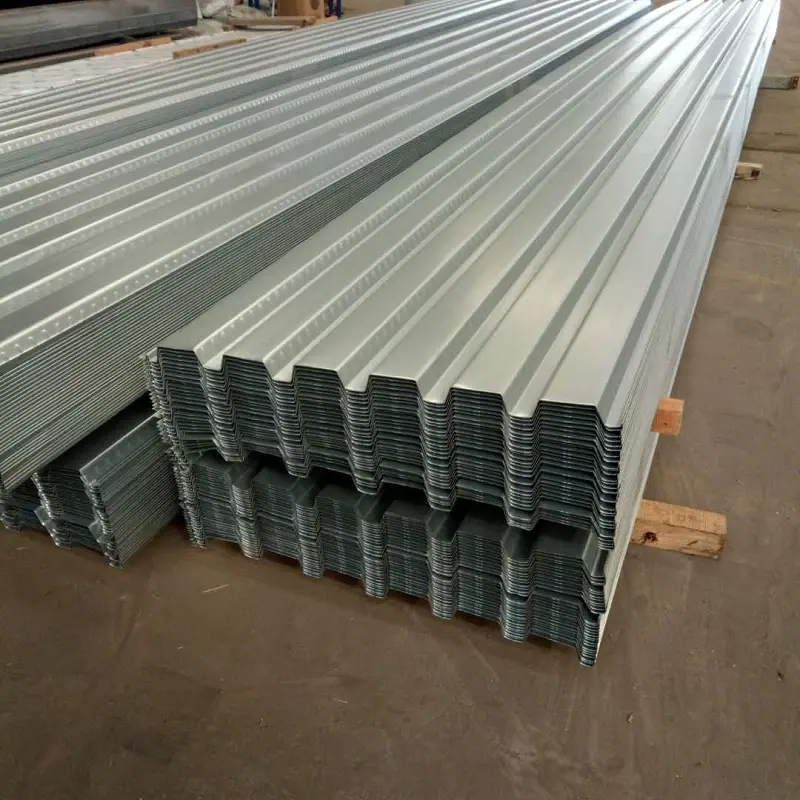

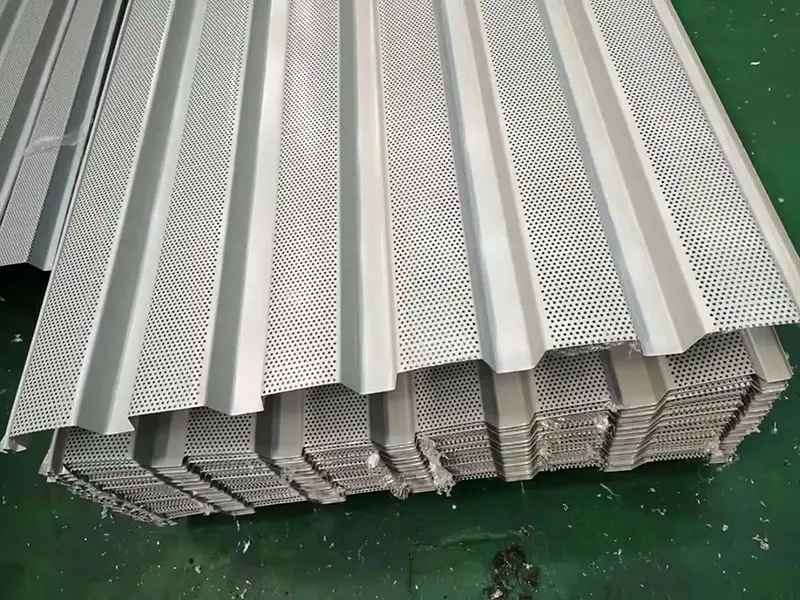

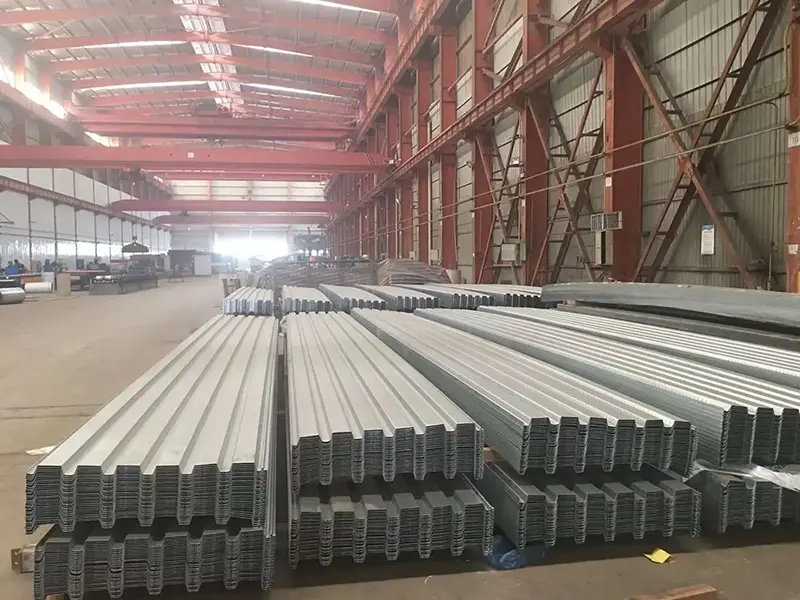

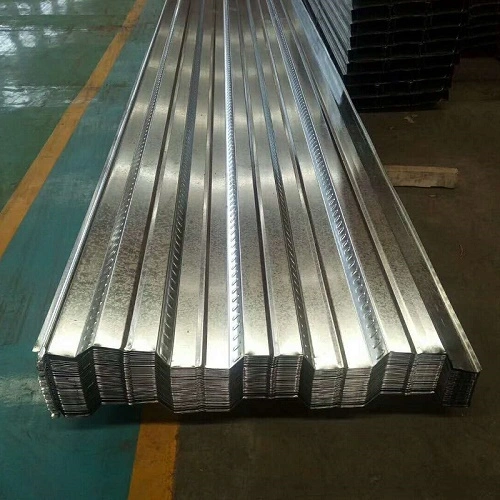

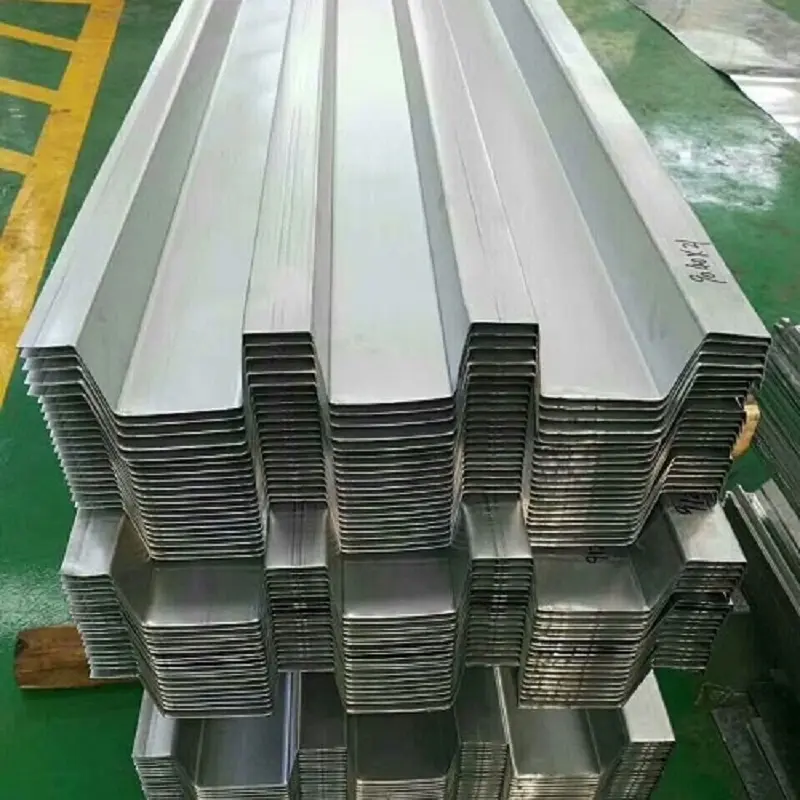

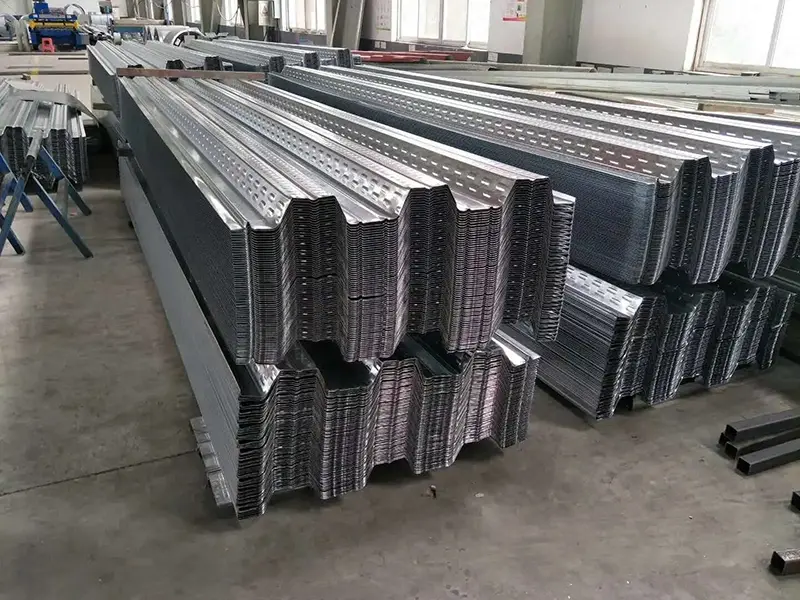

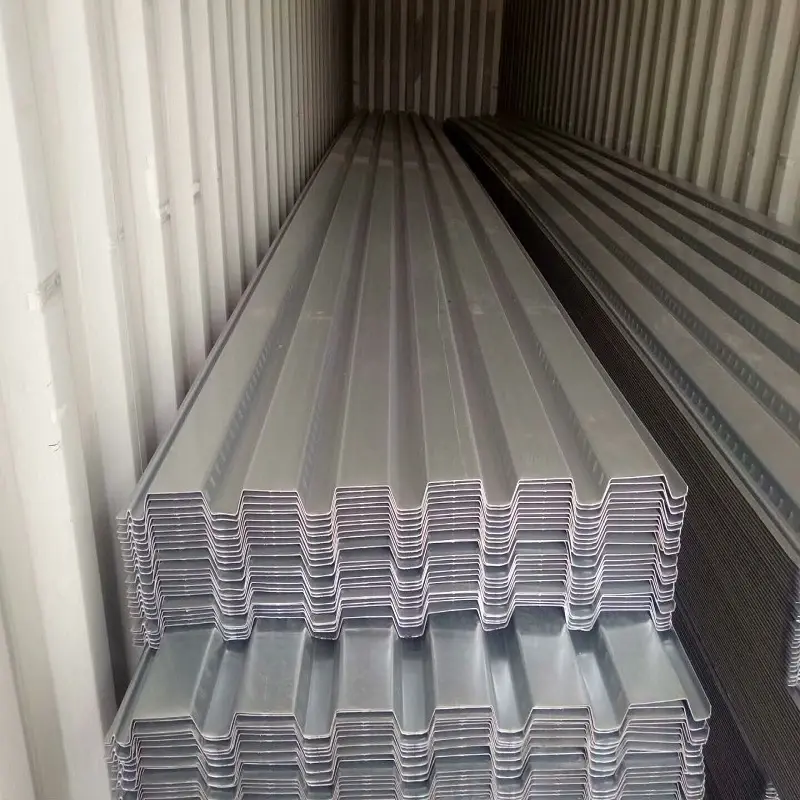

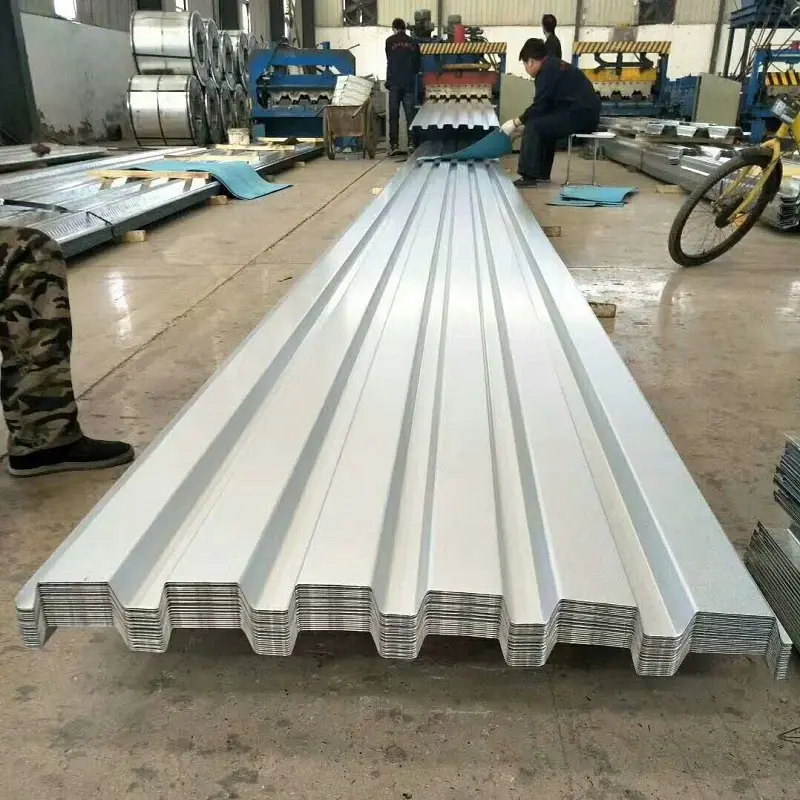

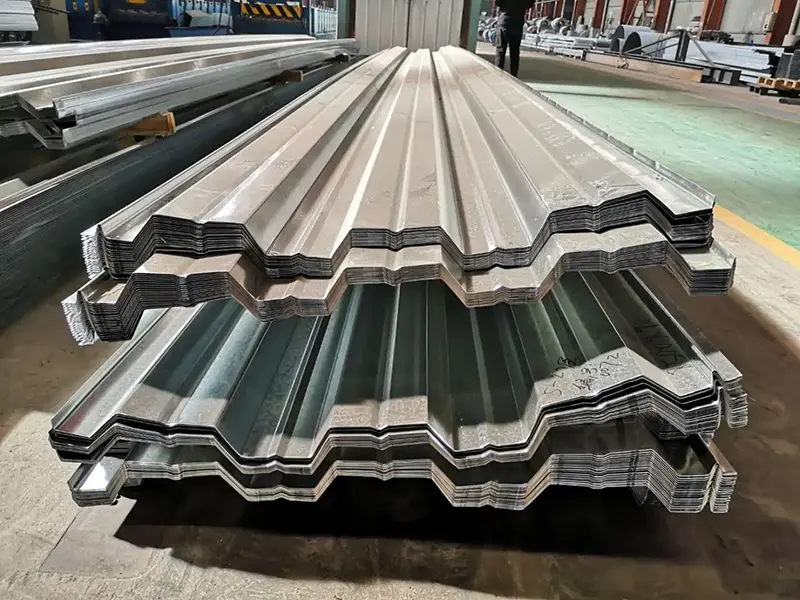

Ang Open-Rib Floor Decking ay isang cold-formed corrugated panel na ginawa mula sa hot-dip galvanized o Al-Zn coated steel sheet. Nagtatampok ito ng bukas na V, U, o trapezoidal na cross-section, na ang tuktok ng rib channel ay naiwang bukas. Pinapadali ng disenyong ito ang paglalagay ng mga reinforcement bar, ruta ng mga linya ng utility, at pagbuhos ng kongkreto sa lugar.
SEBNO Building Materialsnagbibigay ng open-profile na floor decking bilang bahagi ng hanay ng produkto ng steel structure nito. Ang mga panel ay nagsisilbing permanenteng formwork sa panahon ng konstruksiyon at kalaunan ay gumagana nang pinagsama sa kongkretong slab bilang tensile reinforcement.
Ang base material ay de-kalidad na carbon structural steel o low-alloy steel mula sa mga pangunahing domestic producer tulad ng Shougang, Angang, Hangang, Tanggang, Baosteel, at WISCO. Karaniwang umaabot ang bigat ng coating mula 60 hanggang 275 g/m², na may maximum na 600 g/m² na available para sa mga demanding environment.
Kasama sa mga karaniwang lakas ng ani ang 250 MPa, 280 MPa, 320 MPa, at 350 MPa, at maaaring umabot ng hanggang 550 MPa. Ang ibabaw ay maaaring i-embossed upang mapabuti ang bono sa kongkreto, na tumutulong sa pagtatatag ng maaasahang pinagsama-samang pagkilos sa pagitan ng steel deck at ng slab.
Sa panahon ng pagtatayo, ang decking ay inilalagay sa ibabaw ng mga steel beam at sinigurado sa mga dulo na may full-penetration spot welds. Ang mga intermediate na koneksyon ay gumagamit ng mga shear stud na hinangin sa kubyerta papunta sa steel beam. Ang mga katabing panel ay pinagsama sa mga espesyal na tool sa pag-clamping na nakakabit sa mga embossed na mga punto ng koneksyon.
Sinusuportahan ng decking ang self-weight ng wet concrete at construction load sa yugto ng pagtatayo. Matapos tumigas ang kongkreto, kumikilos ito kasama ng slab bilang isang composite system, na gumagana bilang tensile reinforcement sa structural calculations.
Ang open-profile floor decking series ay sumasaklaw sa malawak na hanay ng mga profile. Inililista ng talahanayan sa ibaba ang mga parameter na kinatawan para sa ilang pangunahing modelo.
| Uri ng Profile | Nakabukang Lapad (mm) | Mabisang Lapad (mm) | Karaniwang Kapal (mm) | Sandali ng Inertia (cm⁴/m) | Modulus ng Seksyon (cm³/m) | Rate ng Paggamit ng Materyal |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8–1.5 | 106.6–214.1 | 24.46–52.41 | 91.5% |
| YX60-263-790 | — | 790 | 0.8–1.2 | 60.60–83.11 | 41.26–57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0.8–1.2 | Kumonsulta sa Manufacturer | Kumonsulta sa Manufacturer | 82% |
| YX51-250-750 | 1000 | 750 | 0.6–1.2 | — | Tinatayang 17.9 (0.8mm) | 75% |
| YX130-300-600 | 1000 | 600 | 0.8–1.2 | 241.49–441.34 | 36.31–63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0.8–1.5 | Kumonsulta sa Manufacturer | Kumonsulta sa Manufacturer | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0.8–2.3 | 91.62–142.01 | 23.46–38.98 | 69% |
Sa panahon ng pagbuhos ng kongkreto, dapat suportahan ng decking ang mga load ng konstruksiyon gamit ang sarili nitong lakas at tigas. Para sa modelong YX60-263-790 na gawa sa Q345 steel na may kapal na 1.2 mm, ang maximum na unshored span para sa three-span na tuloy-tuloy na 120 mm na kapal ng composite slab ay 2.65 m. Ang 0.8 mm na kapal na YX51-250-750 na modelo ay may naaangkop na hanay ng span na 2.5–3.0 m.
Ang kakayahang ito na walang pampang ay nagbibigay-daan sa sabay-sabay na pag-install sa maraming palapag, na nagbibigay-daan sa itinanghal na pagbuhos ng kongkreto at isang mas mabilis na pangkalahatang pagkakasunud-sunod ng konstruksiyon.
Kapag ang steel decking at kongkreto ay kumikilos nang magkakasama sa pamamagitan ng mga embossment at shear studs, ang kapasidad ng pagdadala ng load ay tumataas nang malaki. Halimbawa, ang configuration na gumagamit ng YX60-263-790 (1.0 mm ang kapal) na may Q235 steel beam at 100 mm ang kapal na C30 concrete slab ay may flexural capacity na 21.71 kN·m. Kung Q345 steel ang gagamitin sa halip, ang kapasidad ay tataas sa 29.77 kN·m. Maaaring kalkulahin ang mga halaga ng kapasidad para sa iba pang mga kongkretong grado, kapal ng slab, at mga grado ng bakal gamit ang mga parameter na ito.
Maraming mga pamamaraan ang nangangailangan ng pansin sa panahon ng pag-install. Ang mga dulo ng decking ay dapat na konektado sa mga steel beam na may full-penetration spot welds. Ang mga intermediate na koneksyon ay gumagamit ng through-deck stud welding. Ang mga katabing sheet ay nakakabit sa mga embossed na punto gamit ang mga espesyal na crimping pliers. Sa mga hubog na lugar, inirerekomenda ang pagputol ng plasma upang panatilihing makinis ang mga gilid at mapanatili ang galvanized coating.
Ang orihinal na disenyo ay tumutukoy sa isang weld spacing na 305 mm, ngunit ito ay maaaring bawasan sa panahon ng konstruksiyon upang maiwasan ang pagpapapangit sa ilalim ng trapiko sa paa o pagbuhos ng kongkreto. Dapat ding i-install ang negatibong moment reinforcement sa mga cantilever na seksyon ayon sa mga detalye ng disenyo upang maiwasan ang pag-crack.
1. Permanenteng Formwork.Pinapalitan ng decking ang tradisyunal na timber formwork, kaya hindi na kailangan ng pag-install, pagtatalop, o pag-shoring. Pinapabilis nito ang iskedyul ng konstruksiyon.
2. Magaan na may Mataas na Lakas.Ang pagkonsumo ng bakal ay humigit-kumulang 9–10 kg/m² para sa 0.8 mm makapal na mga sheet, na may pinakamainam na span na 2.5–3.5 m. Ang decking ay gumagana din bilang tensile reinforcement sa composite floor system.
3. Efficient Sequential Construction.Ang mga panel ay maaaring ilagay sa maraming palapag nang sabay-sabay, at ang kongkreto ay maaaring ibuhos sa mga yugto. Ito ay makabuluhang nagpapaikli sa pangkalahatang timeline ng proyekto.
4. Maginhawang Utility Routing.Ang open-rib profile ay nagbibigay-daan sa direktang pag-install ng mga conduit at mga kable nang walang pangalawang slotting o channeling.
5. Corrosion Resistance at Recyclability.Ang galvanized coating ay nagbibigay ng pag-iwas sa kalawang sa parehong yugto ng konstruksiyon at serbisyo. Ang materyal na bakal ay ganap na nare-recycle sa pagtatapos ng buhay ng serbisyo nito.
Para sa mga kinakailangan sa span at load:Piliin ang profile at kapal batay sa mga unshored span table at composite slab load kalkulasyon. Ang mas mabibigat na load o mas mahabang span ay maaaring mangailangan ng mas makapal na panel o mas mataas na grado ng bakal.
Para sa pagruruta ng utility:Ang mga bukas na tadyang ay nagpapadali sa pagpapatakbo ng mga conduit at mga kable, ngunit ang layout ay dapat na iugnay sa reinforcement placement upang maiwasan ang mga salungatan.
Para sa mga hubog o hindi regular na lugar:Mas pinipili ang pagputol ng plasma kaysa sa paggugupit upang mapanatili ang kalidad ng gilid at integridad ng galvanized coating.
Sa panahon ng hinang:Sundin ang tinukoy na weld spacing para sa spot welds at shear studs. Ang mas siksik na espasyo ay maaaring pansamantalang gamitin upang maiwasan ang pagpapapangit sa panahon ng pagtatayo, ngunit ang disenyo ng istruktura ay dapat igalang para sa mga huling koneksyon.
1.Composite floor system para sa mga multi-story at high-rise steel structures.
2.Mga istruktura sa sahig para sa mga pang-industriyang halaman at mga bodega ng logistik.
3.Malaking-span flooring projects, kabilang ang mga commercial complex at parking structure.
4.Mga proyektong istruktura ng bakal na nangangailangan ng mabilis na konstruksyon at mga yugto ng daloy ng trabaho.
Ang closed-profile decking ay karaniwang nag-aalok ng mas mahusay na paglaban sa sunog dahil ang mga tadyang ay ganap na nakapaloob at ang kongkreto ay pumapalibot sa bakal nang mas ganap. Ang open-profile decking ay maaaring mangailangan ng karagdagang mga hakbang sa pag-fireproof, depende sa rating ng sunog ng proyekto. Dapat suriin ang pagsubok sa sunog para sa bawat uri ng profile.
Oo, maraming open-profile na modelo ang idinisenyo para sa unshored installation sa loob ng tinukoy na span limit. Halimbawa, ang YX60-263-790 na may 1.2 mm Q345 na bakal ay maaaring umabot ng hanggang 2.65 m na walang baybayin para sa isang three-span na tuluy-tuloy na 120 mm na slab. Palaging sumangguni sa mga talahanayan ng span ng gumawa at mga kalkulasyon ng istruktura ng proyekto.
Ang parehong mga coatings ay nagbibigay ng proteksyon sa kaagnasan, ngunit ang Al-Zn coating ay karaniwang nag-aalok ng mas mahusay na pagtutol sa mataas na temperatura at ilang mga kinakaing unti-unti na kapaligiran. Ang pagpili ay depende sa kapaligiran ng proyekto at mga kinakailangan sa buhay ng serbisyo. Ang Al-Zn coating ay kadalasang tinutukoy para sa coastal o industrial settings.
Ang mga bukas na tadyang ay nagbibigay ng espasyo para sa pagpapatakbo ng mga conduit at mga wire pagkatapos magaling ang kongkreto. Tinatanggal nito ang pangangailangan para sa pagputol ng mga channel sa slab. Gayunpaman, ang layout ng utility ay dapat na pinlano bago ang pagbuhos ng kongkreto upang maiwasan ang pagkagambala sa mga reinforcement bar.
Ang pangunahing pamantayan ay GB/T 12755-2008 para sa mga profiled steel sheet. Ang disenyo ng istruktura ay karaniwang sumusunod sa GB 55004-2021 at ang pambansang pamantayang atlas na 05SG522. Ang mga sertipiko ng materyal at mga ulat ng pagsubok sa pagkarga ay maaaring ibigay kapag hiniling.

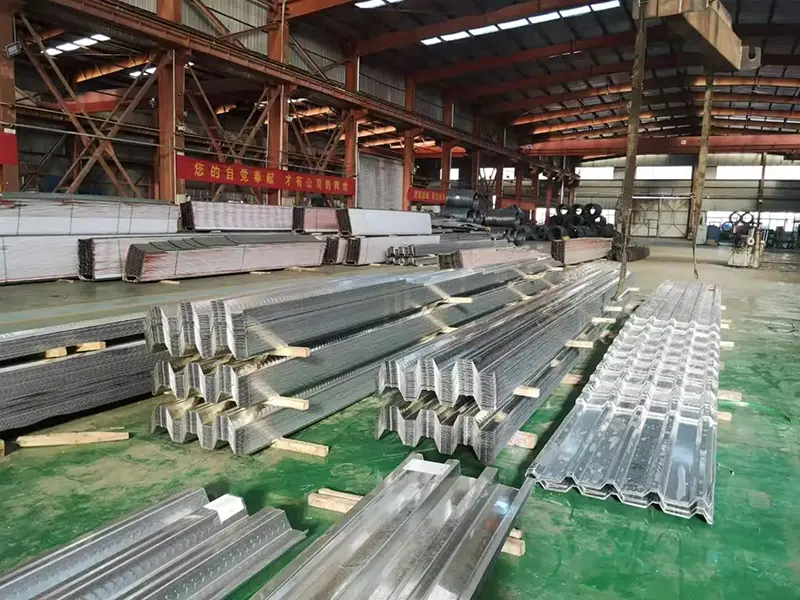

Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang tagagawa ng open-profile floor decking, load-bearing floor decking, composite floor decking, at iba pang produktong metal envelope. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
