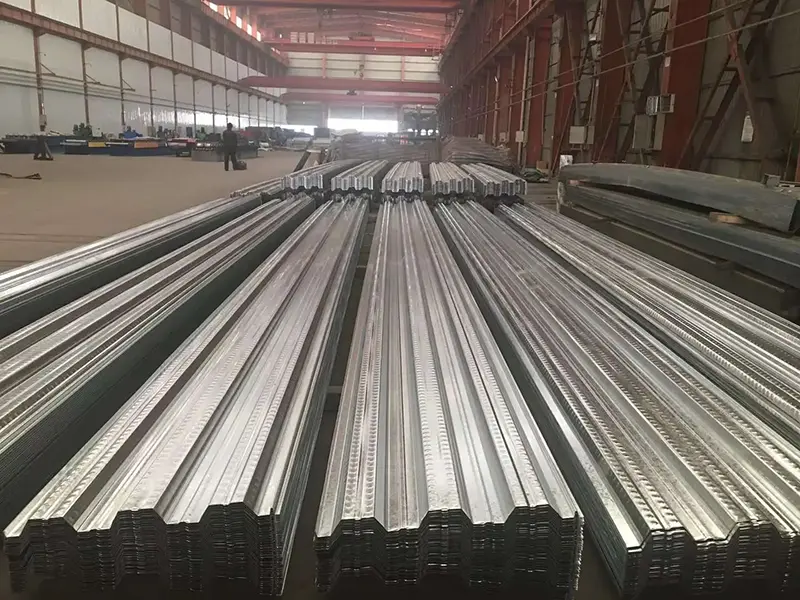

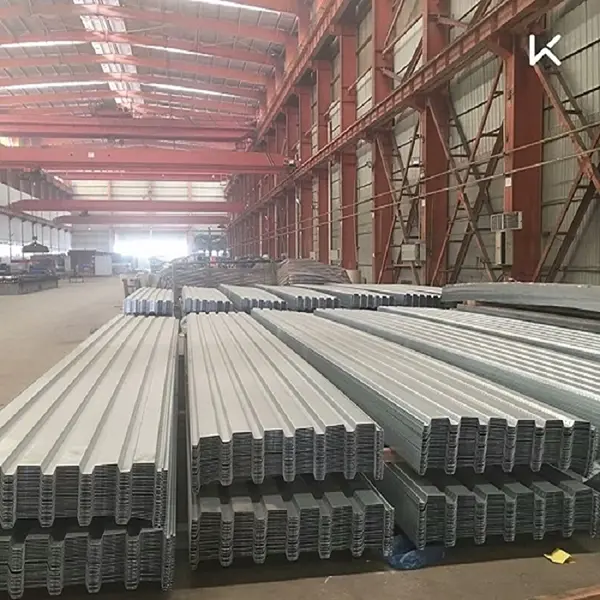

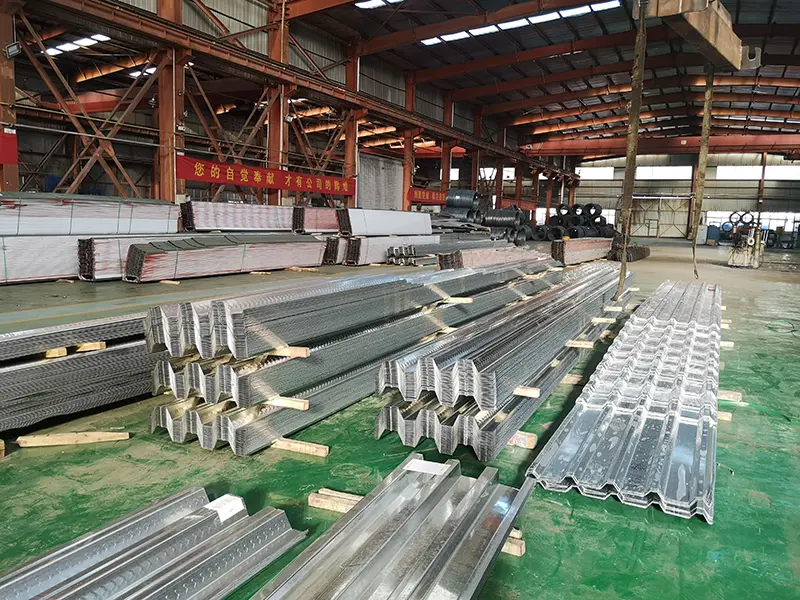

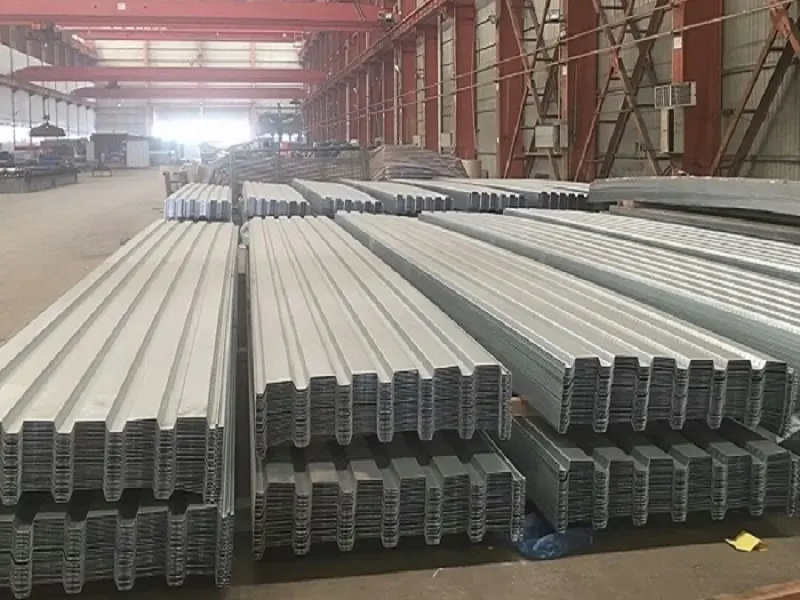

SENBO Building Materialsnagbibigay ng composite floor decking bilang bahagi ng hanay ng produkto ng istrukturang bakal nito. Ang mga profiled steel sheet na ito ay nagsisilbing permanenteng formwork sa panahon ng konstruksiyon at bilang tensile reinforcement sa panahon ng service phase, na nagtatrabaho kasama ng kongkreto upang bumuo ng pinagsamang sistema ng sahig.
Ang mga composite floor slab, na kilala rin bilang floor decking, ay isang modernong flooring system na nilikha sa pamamagitan ng paglalagay ng profiled steel sheeting nang direkta sa mga steel beam at pagkonekta sa kanila sa pamamagitan ng through-deck stud welding. Lumilikha ito ng isang sistema na gumaganap bilang isang pinagsamang yunit para sa pagkarga at pagpapapangit.
Ang teknikal na prinsipyo ay umaasa sa mga natatanging tungkuling ginagampanan ng bakal at kongkreto sa panahon ng mga yugto ng konstruksiyon at serbisyo.
Yugto ng Konstruksyon:Ang profiled steel sheeting ay nagsisilbing permanenteng formwork, na sumusuporta sa self-weight ng wet concrete at construction live load. Nagbibigay ito ng solid working platform at pinapadali ang sequential, multi-story casting operations.
Yugto ng Serbisyo:Ang profiled steel sheeting ay nagsisilbing tensile reinforcement sa ilalim ng slab, na gumagana kasabay ng kongkreto upang suportahan ang mga service load. Binabawasan nito ang kinakailangang dami ng maginoo na rebar at kongkreto.
Batay sa cross-sectional profile ng steel sheeting, ang mga composite floor slab ay ikinategorya sa tatlong uri: open-rib, closed-rib, at re-entrant (o constricted-rib) na mga profile.

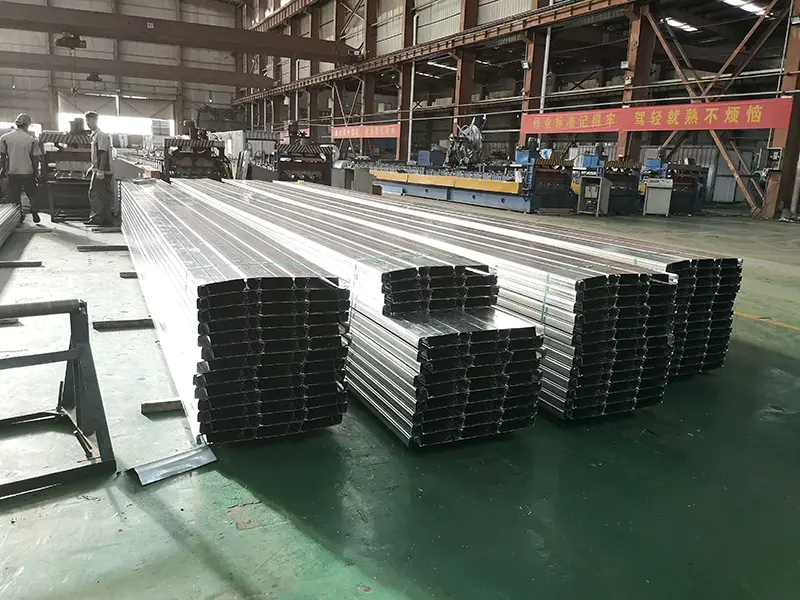

Para sa mga produktong closed-profile, tulad ng mga modelong YXB48-200-600 at YXB65-185-555, ganap na nilalagay ng closed-rib na disenyo ang mga tadyang sa kongkreto. Ito ay gumagana tulad ng mga reinforcement bar sa cast-in-place na mga slab, na nag-maximize sa kani-kanilang mga katangian ng istruktura ng parehong bakal at kongkreto habang nag-aalok ng mahusay na paglaban sa sunog.
Ang pagtatayo ng composite floor slabs ay dapat matugunan ang mga sumusunod na pangunahing kinakailangan alinsunod sa mga pambansang pamantayan at mga code ng industriya.
| Tagapagpahiwatig ng Pagganap | Mga Parameter/Mga Pagtutukoy | Mga Tala / Pamantayang Batayan |
|---|---|---|
| Batayang Materyal | Q235, Q345, atbp. | Hot-dip galvanized steel coil |
| Karaniwang Kapal | 0.7–1.5 mm | Depende sa uri ng profile at mga kinakailangan sa pagkarga |
| Galvanized na Patong | ≥120 g/m² (magkabilang panig) | Nakakatugon sa mga kinakailangan laban sa kalawang para sa buhay ng serbisyo |
| Mga Halimbawa ng Profile | YXB48-200-600, YXB65-185-555, atbp. | Pangunahing uri ng closed-profile |
| Epektibong Lapad | 600–762 mm | Depende sa uri ng profile |
| Lakas ng ani | 235–345 MPa | Q235/Q345 na materyal |
| Rib/Groove Lapad | ≥50 mm | Kinakailangan para sa pagbuhos ng kongkreto |
| Kabuuang Kapal ng Slab | ≥90 mm | Konkretong takip sa itaas ng profiled steel sheet ≥50 mm |
| Mga Naaangkop na Pamantayan | GB 55004-2021; 05SG522 | Mandatory code para sa composite structures; pambansang pamantayang atlas |
Ang mga composite na slab sa sahig ay umaayon sa mabilis na mga kinakailangan sa pagtatayo ng mga pangunahing istrukturang bakal. Kapag nailagay na, ang mga profiled steel sheet ay nagsisilbing agarang gumaganang mga platform, na nagpapagana ng mga sequential construction workflow na nagbibigay-daan para sa sabay-sabay na pag-install sa maraming palapag at staged concrete na pagbuhos. Sa mga application ng super-high-rise na gusali, sinusuportahan ng katangiang ito ang epektibong kontrol sa pangkalahatang iskedyul ng konstruksiyon.
Sinubukan ng National Center for Quality Supervision and Inspection of Fixed Fire Extinguishing System at Fire-Resistant Components, ang closed-profile composite floor deck ay nakakatugon sa mga kinakailangan sa paglaban sa sunog nang hindi nangangailangan ng fireproofing spray sa ilang partikular na configuration. Ayon sa Technical Code for Fire Protection of Steel Structures (GB 51249-2017), kung ang composite floor deck ay nakakatugon sa mga kinakailangan sa pag-verify ng paglaban sa sunog sa pamamagitan ng pagsasaalang-alang sa epekto ng lamad, walang karagdagang mga hakbang sa proteksyon ng sunog ang kinakailangan. Ang epekto ng lamad sa ilalim ng malalaking deformation ay nagpapahintulot sa deck na gamitin ang likas nitong potensyal na paglaban sa sunog.
Tinitiyak ng closed-rib na disenyo na ang steel deck ribs ay ganap na nababalot sa kongkreto, katulad ng reinforcing bar sa isang cast-in-place na slab. Pina-maximize nito ang kani-kanilang mga katangian ng parehong bakal at kongkreto sa loob ng isang structural reinforcement system. Kinukumpirma ng eksperimental na pagsubok na ang mga closed-profile na floor deck ay nagtataglay ng napakahusay na load-bearing capacity at shear resistance kumpara sa mga open-profile system.
Gumagamit ang composite floor deck ng profiled steel sheeting bilang permanenteng formwork, na inaalis ang mga proseso ng pag-install, paghuhubad, at shoring na nauugnay sa tradisyonal na timber formwork. Sa yugto ng serbisyo, ito ay gumaganap bilang pang-ibaba na tensile reinforcement, na binabawasan ang kabuuang dami ng rebar na kinakailangan. Ang mga embossment sa ibabaw ng kubyerta ay lumikha ng isang matibay na pagkakaugnay sa kongkreto, at ang pagsasama ng mga stiffening ribs ay nagsisiguro na ang system ay naghahatid ng mataas na kapasidad na nagdadala ng pagkarga.
1. Permanenteng Formwork nang walang Paghuhubad.Pinapalitan ng profileed steel sheeting ang tradisyunal na formwork, inaalis ang pag-install, pagtatalop, at mga hakbang sa shoring. Pinaikli nito ang mga iskedyul ng konstruksiyon at binabawasan ang mga gastos sa paggawa.
2. Dual Structural Function.Ang sheeting ay nagsisilbing formwork sa panahon ng konstruksiyon at bilang tensile reinforcement sa panahon ng service phase, na binabawasan ang pagkonsumo ng rebar at kongkreto.
3. Paglaban sa Sunog ng mga Closed-Profile Deck.Maaaring matugunan ng nasubok na closed-profile na composite na mga floor deck ang mga kinakailangan sa rating ng paglaban sa sunog nang walang fireproofing spray, na binabawasan ang mga gastos sa proyekto.
4. Mahusay na Sequential Workflow.Sinusuportahan ng system ang sabay-sabay na pag-install at staged concrete na pagbuhos sa maraming palapag. Kapag na-install, ang decking ay nagsisilbing isang gumaganang platform para sa mga susunod na gawain tulad ng pag-install sa kisame at pagruruta ng utility.
5. Pagganap ng Seismic.Ang floor decking ay konektado sa pangunahin at pangalawang steel beam sa pamamagitan ng shear studs, na bumubuo ng pinagsamang structural system na may pinahusay na seismic resistance.
Para sa pagpili ng profile:Inirerekomenda ang mga closed-rib na profile para sa mga proyektong nangangailangan ng mas mataas na paglaban sa sunog at pinagsama-samang pagkilos nang walang karagdagang fireproofing. Maaaring gamitin ang mga open-rib profile kung saan mas gusto ang mas simpleng pag-install o mas magaan na timbang, ngunit dapat na magkahiwalay na ma-verify ang paglaban sa sunog at kapasidad ng pagkarga.
Para sa kapal ng slab at reinforcement:Ang kabuuang kapal ng slab ay dapat na hindi bababa sa 90 mm, na may isang kongkretong takip na hindi bababa sa 50 mm sa itaas ng profiled steel sheet. Ang halaga ng karagdagang reinforcement ay depende sa span, load, at mga kinakailangan sa rating ng sunog.
Para sa tibay ng galvanized coating:Ang karaniwang galvanized coating weight ay hindi bababa sa 120 g/m² sa magkabilang panig. Para sa lubhang kinakaing unti-unti na kapaligiran, maaaring kailanganin ang mas mabigat na patong o karagdagang proteksyon.
Sa panahon ng pag-install:Tiyakin ang wastong shear stud welding sa pamamagitan ng deck papunta sa steel beam. Sundin ang tinukoy na stud spacing at edge distance. I-verify na ang deck ay sapat na suportado sa panahon ng pagbuhos ng kongkreto upang maiwasan ang labis na pagpapalihis.
1.Mga sistema sa sahig at bubong para sa matataas at napakataas na istrukturang bakal.
2.Malalaking mga pampublikong gusali gaya ng mga stadium, exhibition center, at airport terminal.
3.Sahig para sa mga pang-industriya at komersyal na gusali, kabilang ang mga pang-industriya na halaman, mga bodega ng logistik, at mga istruktura ng paradahan.
4.Mga proyektong istruktura ng bakal na nangangailangan ng mabilis na konstruksyon at mga yugto, sunud-sunod na daloy ng trabaho.
Ang mga open-rib na profile ay may nakalabas na trapezoidal ribs na hindi ganap na naka-embed sa kongkreto, habang ang closed-rib profiles ay may mga ribs na ganap na nakapaloob. Ang mga closed-rib na profile ay karaniwang nagbibigay ng mas mahusay na pinagsama-samang pagkilos at paglaban sa sunog dahil ang mga tadyang ay kumikilos tulad ng mga reinforcement bar at ang kongkreto ay ganap na bumabalot sa bakal.
Hindi palagi. Maaaring matugunan ng mga closed-profile na composite floor deck ang mga kinakailangan sa paglaban sa sunog nang walang fireproofing spray kung natutugunan ng mga ito ang mga kundisyon sa GB 51249-2017, gaya ng pag-account para sa epekto ng lamad. Gayunpaman, ang mga open-rib na profile o deck na may mas manipis na mga slab ay maaaring mangailangan ng karagdagang proteksyon sa sunog. Inirerekomenda ang pagtatasa ng fire engineering.
Ang decking ay konektado sa mga steel beam gamit ang through-deck stud welding. Ang mga shear stud ay hinangin sa pamamagitan ng deck papunta sa beam flange, na lumilikha ng isang pinagsama-samang koneksyon. Ang stud diameter, spacing, at embedment ay dapat sumunod sa disenyo ng proyekto at mga nauugnay na pamantayan.
Ang kinakailangang kapal ay depende sa uri ng profile, span, kapal ng kongkreto, at mga pagkarga ng disenyo. Para sa karaniwang mga sahig ng opisina o tirahan, karaniwan ang kapal na 0.8–1.2 mm, ngunit maaaring mangailangan ng 1.2–1.5 mm ang mas mahabang span o mas mabibigat na load. Dapat isagawa ang mga istrukturang kalkulasyon upang matukoy ang naaangkop na kapal.
Ang karaniwang galvanized coating ay nagbibigay ng magandang corrosion resistance para sa karamihan ng mga panloob na aplikasyon. Para sa mga panlabas na kapaligiran o lubhang kinakaing unti-unti, maaaring tukuyin ang isang mas mabigat na galvanized coating o karagdagang mga hakbang sa proteksyon. Kumonsulta sa mga detalye ng proyekto para sa mga kinakailangan sa tibay.
Ang Tianjin SENBO Building Materials Technology Co., Ltd. ay isang tagagawa ng composite floor decking, Al-Mg-Mn arched roofing panels, standing seam roofing panels, at iba pang produktong metal envelope. Ang aming production base ay matatagpuan sa Jinghai Economic Development Zone, Tianjin, China, na nilagyan ng mga automated na linya ng produksyon at apat na yugto ng proseso ng inspeksyon sa kalidad. Para sa higit pang impormasyon tungkol sa aming pabrika, mga sertipikasyon, mga kakayahan sa pagsubok, at mga sanggunian sa proyekto, mangyaring bisitahin ang amingTungkol sa Aminpahina omakipag-ugnayan sa aming pangkat ng engineering.
